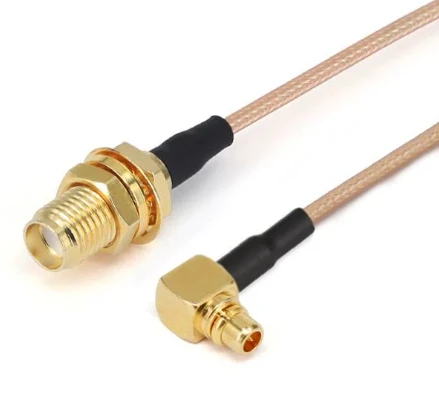

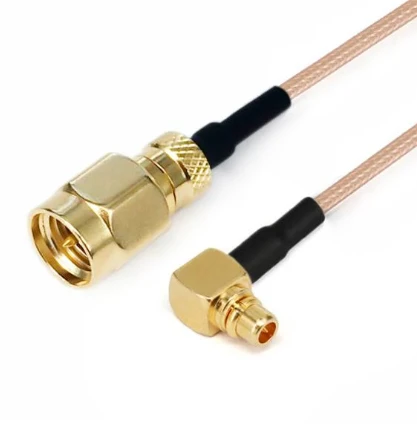

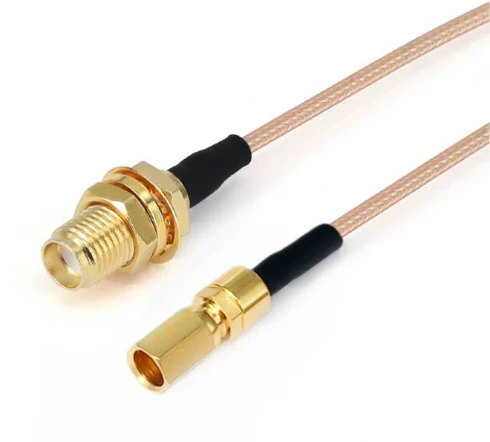

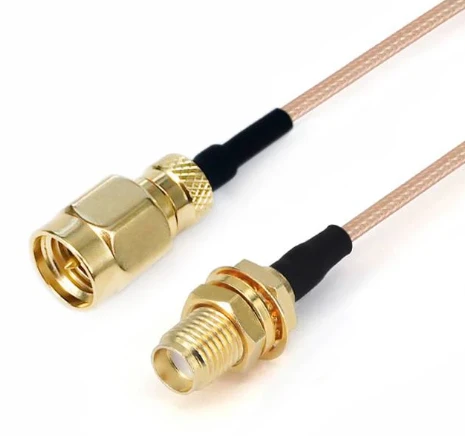

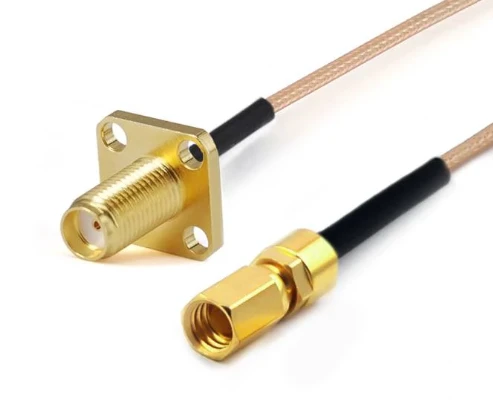

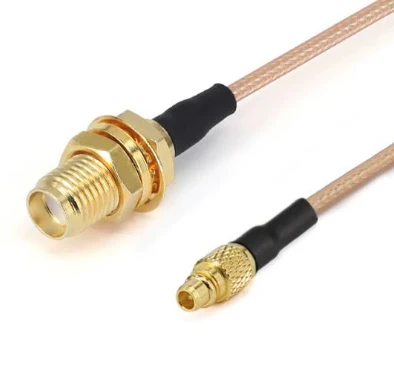

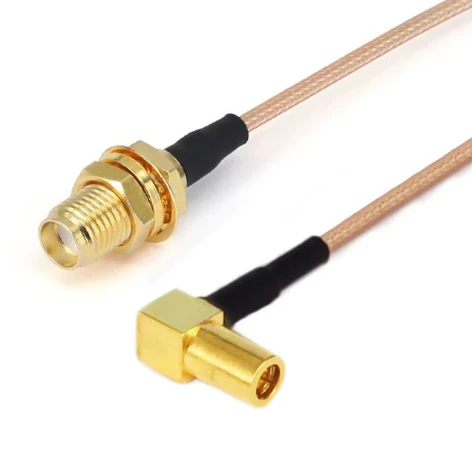

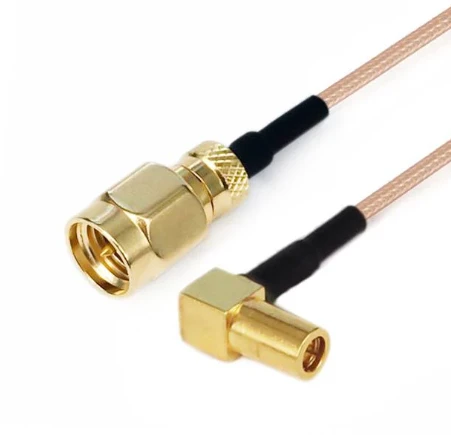

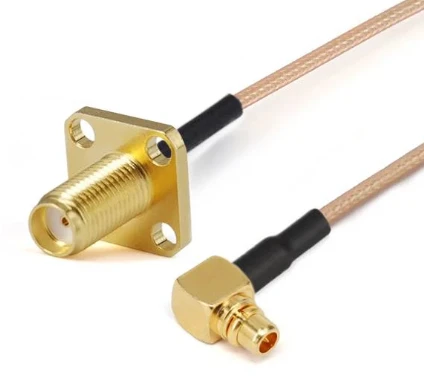

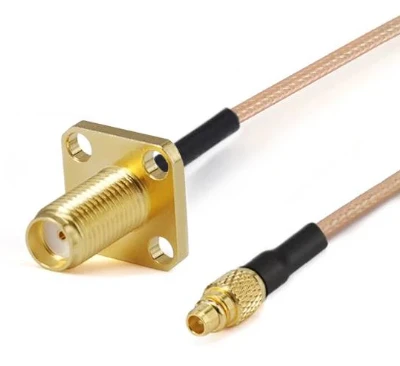

RG Series Cable Assemblies

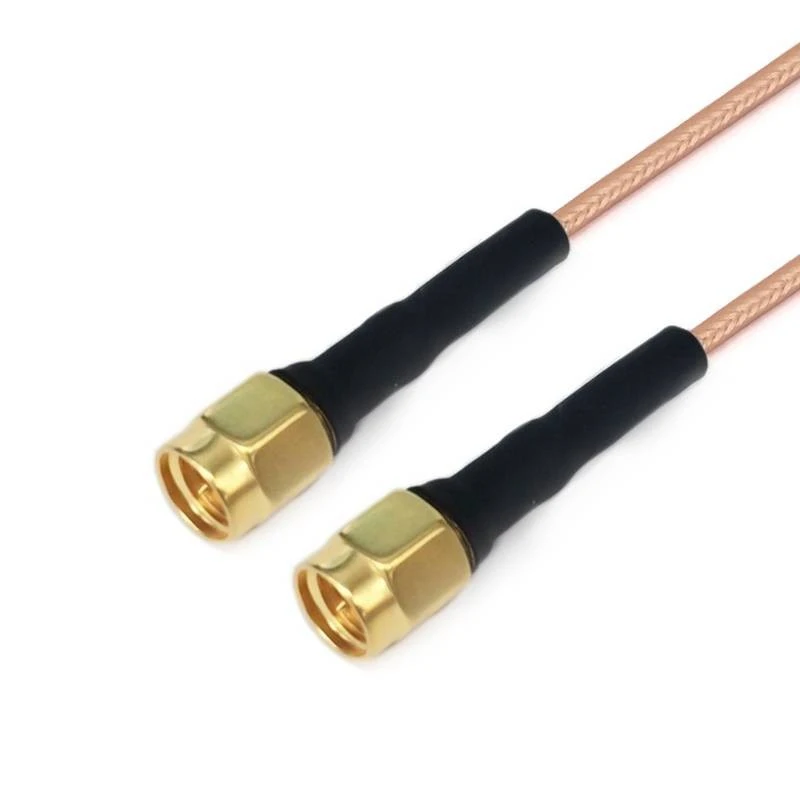

gar3-smmsmm-xxx-1

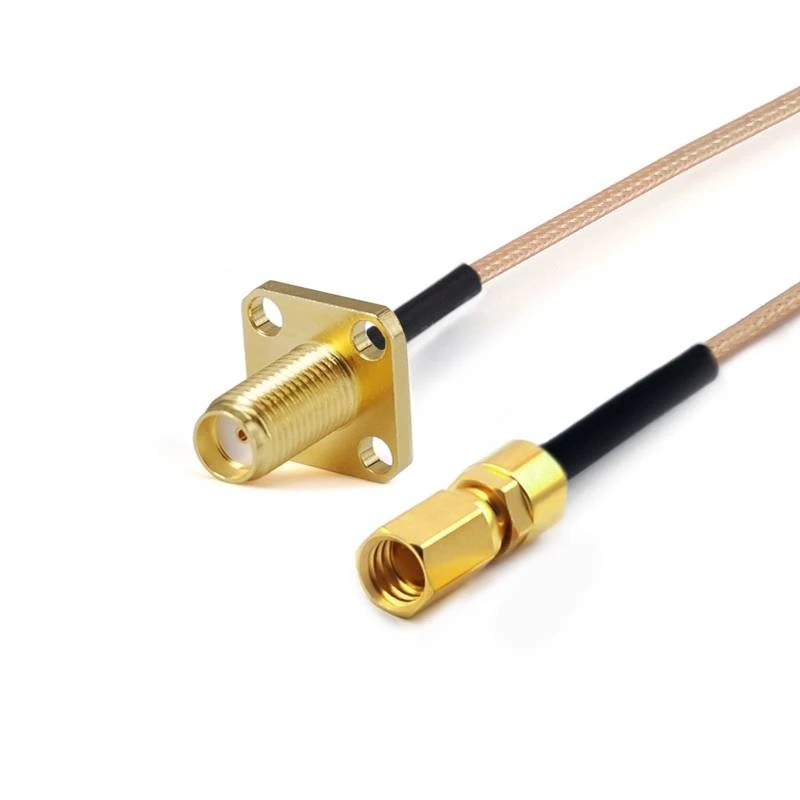

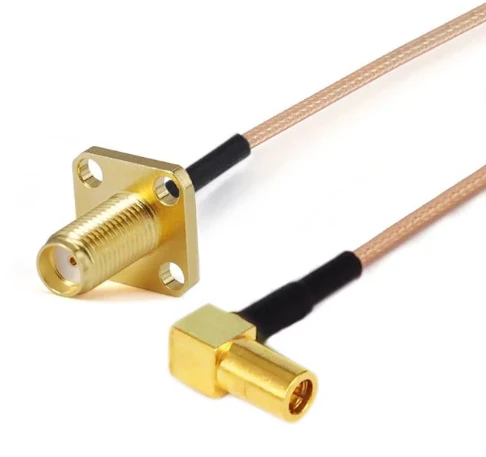

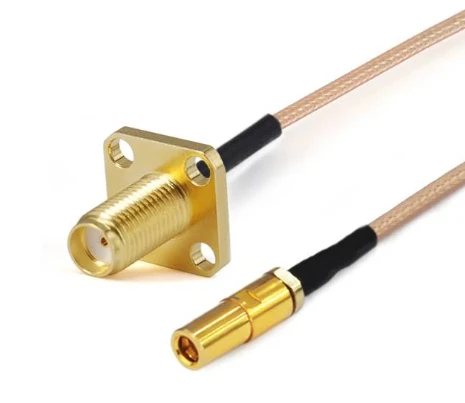

gar8-smffssmcf-xxx-1

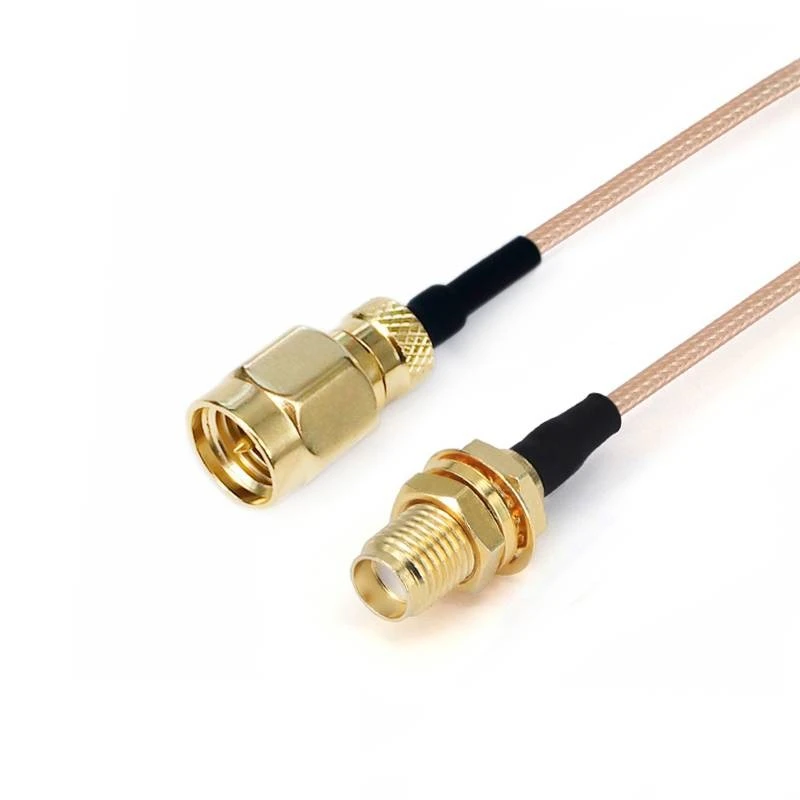

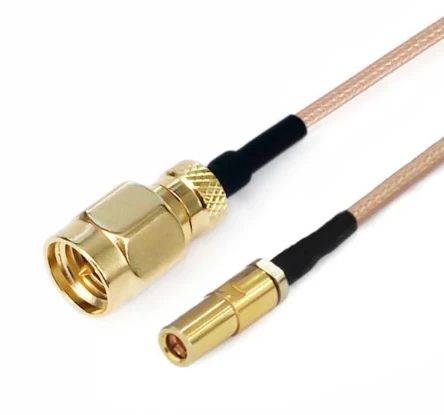

gar8-smmsmyf-xxx-1

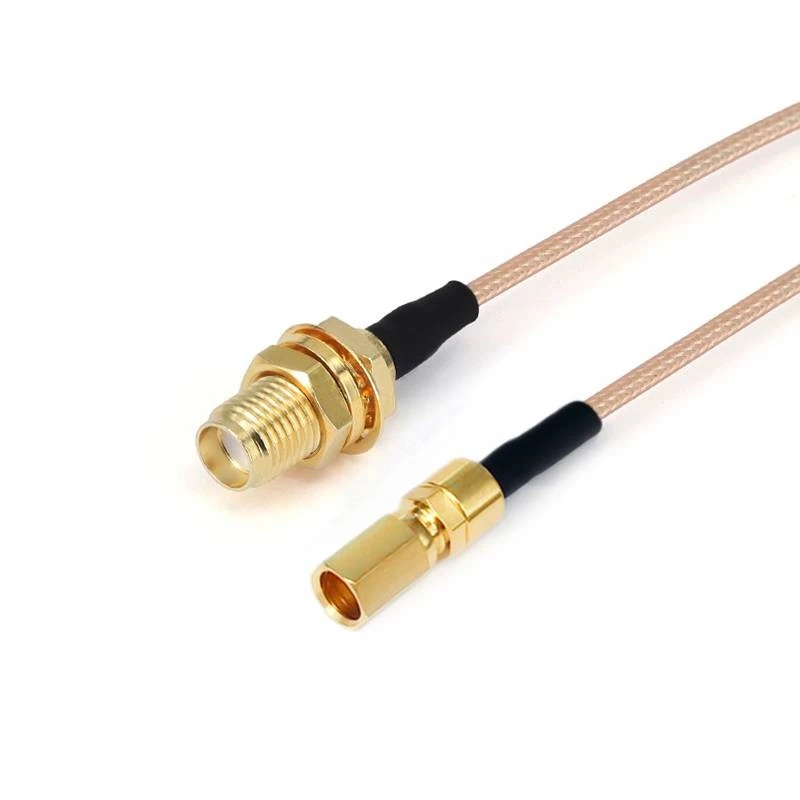

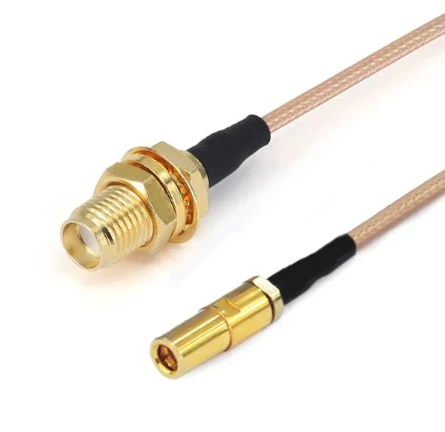

gar8-smyfssmcf-xxx-1

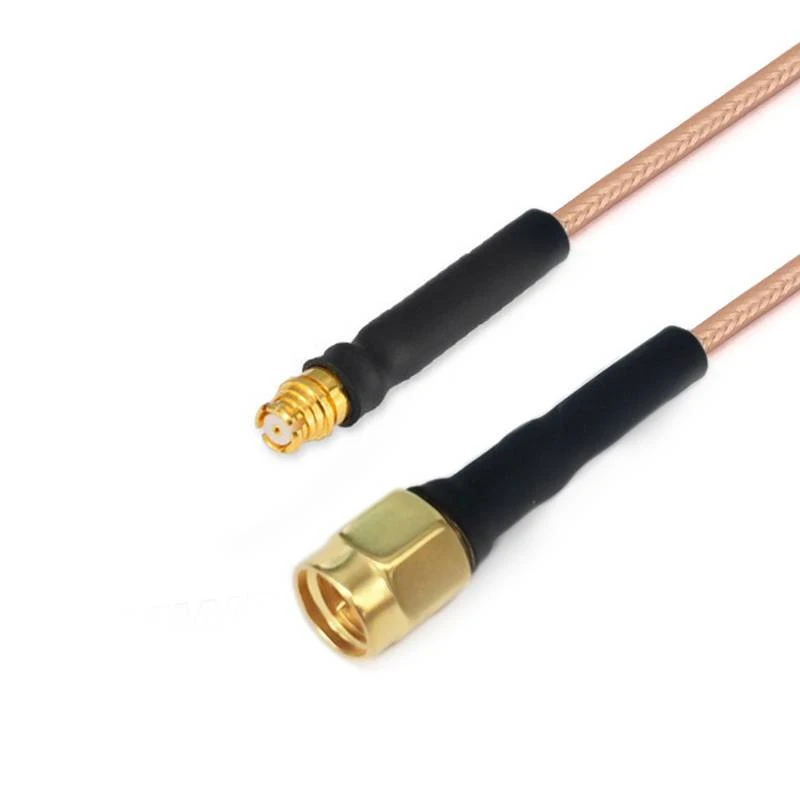

Conjunts de cables de la sèrie RG

Els conjunts de cables de baixa freqüència de la sèrie RG (DC -3 GHz) són un tipus de components de cable amb escenaris específics de rendiment i aplicació . La seva cobertura de freqüència inclou clarament la banda DC a 3GHz, complint els diversos requisits de transmissió de senyal dins d'aquesta rang de freqüència .

Enviar la consulta

Descripció

Introducció del producte

Els conjunts de cables de baixa freqüència de la sèrie RG (DC -3 GHz) són un tipus de components de cable amb escenaris específics de rendiment i aplicació . La seva cobertura de freqüència inclou clarament la banda DC a 3GHz, que compleix els diversos requisits de transmissió de senyal dins d'aquesta rang de freqüència . Common RGE Caps de la sèrie RG inclouen models com ara RG178, RG174, RG316 i RG 223.

Els cables de freqüència RG de RG de flexirf presenten una excel·lent immunitat d’interferències electromagnètiques i una bona flexibilitat . són lleugeres i posseeixen propietats com ara resistència a la temperatura alta, resistència a la humitat i resistència a la corrosió .

Característiques de l'estructura del producte

Els conductors interiors dels cables de baixa freqüència de la sèrie RG estan fabricats en acer revestit de coure recoberts (SCCs) . Aquest material no només garanteix una excel·lent conductivitat i flexibilitat elèctrica, sinó que també millora el rendiment de la transmissió del senyal i la resistència a la corrosió a través del procés de placa de plata .

Dielèctric:El politetrafluoroetilè sòlid extruït (PTFE) . PTFE posseeix excel·lents propietats d’aïllament elèctric, estabilitat química i resistència a alta temperatura, que pot aïllar eficaçment el conductor de l’entorn extern i reduir les fuites de senyal i la interferència .

Escut:Construïda amb coure platejat de plata (SPC) trenat . Aquesta capa de blindatge bloqueja efectivament la interferència electromagnètica externa de la penetració de l'interior del cable mentre impedeix que la fuga de senyal interna, assegurant la transmissió de senyal estable i intacta .

Aplicació del producte

Camp d’electrònica industrial:

S’aplica als equips d’automatització industrial, com ara la transmissió de senyal d’alta freqüència en sensors, sistemes de control industrial i dispositius de control, satisfer les necessitats de control d’alta precisió i adquisició de dades en entorns industrials .

Camp de comunicació:

S'utilitza per a proves de producció de dispositius de comunicació (com ara telèfons mòbils, mòduls wifi, mòduls GPS, així com la connexió de senyal entre antenes i mòduls . Assegura la transmissió de senyal estable a la banda de freqüència DC -3 GHz per a equips de comunicació sense cires .

Notes importants

1. Per a conjunts de cables de longitud personalitzada, no us oblideu de deixar la informació de longitud a la pàgina de compra;
2. Tots els conjunts de cable poden proporcionar-se parells o grups igualats en fase; Si necessiteu que els cables siguin coincidents, envieu -nos un correu electrònic: sales@flexirf.com

Dades d’especificació del producte

Configuració

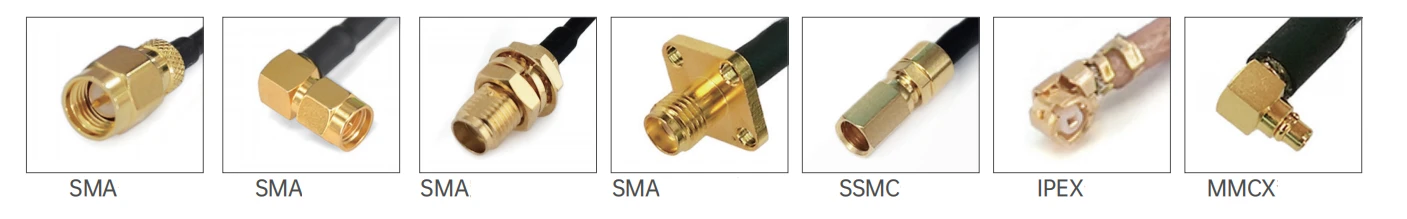

Connector 1 Tipus	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Connector 1 Impedància	50 ohms
Connector 1 Polaritat	Estàndard
Connector 2 Tipus	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Impedància del connector 2	50 ohms
Connector 2 Polaritat	Estàndard
Mètode de muntatge del connector	Res
Estil del cos del connector	Angle recte i dret
Informació dels materials
Contacte central	Llautó daurat, xapat d'or de coure de beril·li
Contacte exterior	Llautó daurat, xapat d'or de coure de beril·li, acer inoxidable passat
Cos	Llautó daurat, or de coure de beril·li, acer inoxidable passivat
Dielèctric	PTFE
Dades mediambientals
Rang de temperatura	-40 grau a +165 grau
2011/65/UE (ROHS)	Complicant

Tipus de producte

Assemblees de cable de la sèrie FRR3/RG316 RG (3GHz)
	Estructura del diàmetre del material (mm)
	1	Conductor interior	Acer de coure amb plafó platejat	7x0.17±0.05
	2	Aïllant	PTFE	1.56±0.05
	3	Blindatge interior	Filferro de coure platejat	1.95±0.05
	4	jaqueta	Fep	2.56±0.13

Atenuació, potència (condició de prova al nivell del mar de 20 graus)
Freqüència (GHz)	0.1	0.4	0.9	1.5	2.5
Atenuació (db/m)	0.27	0.54	0.82	1.06	1.39
Potència (W)	340	170	113	88	68

Propietats elèctriques i mecàniques

Freqüència (GHz)

Impedància (ω)

Taxa de transmissió

Capacitança

Blindatge

Temperatura de funcionament

distància

Radi mínim de flexió

Tensió de funcionament

70%

94pf/m

>70db

-65 grau ~ +200 grau

15mm

1200V

Cuadre	Sku	Connector 1	Connector 2	Lliure	Pèrdua de retorn/VSWR

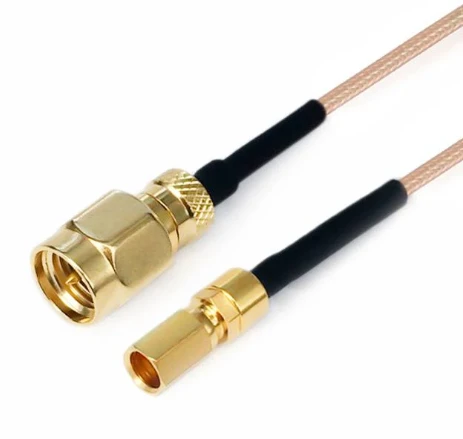

	Frr 3- smmgpf-xxx	SMA masculí	GPO femella	Dc -3 ghz	1.25

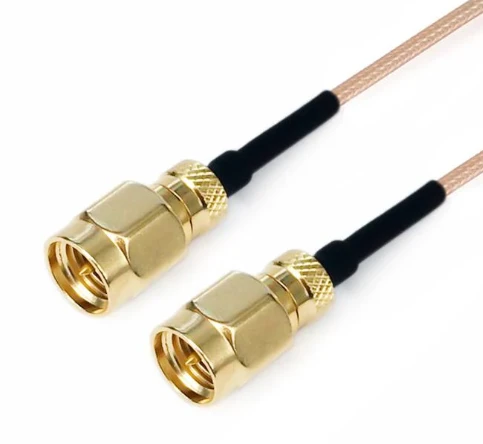

	Frr 3- smmsmm-xxx	SMA masculí	SMA masculí	Dc -3 ghz	1.25

Assemblees de cable de la sèrie FRR8/RG178 RG (3GHz)
	Estructura del diàmetre del material (mm)
	1	Conductor interior	Acer de coure amb plafó platejat	7x0.102±0.05
	2	Aïllant	PTFE	0.86±0.05
	3	Blindatge interior	Filferro de coure platejat	1.30±0.05
	4	jaqueta	Fep	1.86±0.13

Atenuació, potència (condició de prova al nivell del mar de 20 graus)
Freqüència (GHz)	0.1	0.4	1	2	3
Atenuació (db/m)	0.45	0.92	1.45	2.0	2.6
Potència (W)	340	170	113	88	68
