Cables de prova de propòsit general
Els cables de prova de propòsit general són productes de cable utilitzats àmpliament en camps com ara proves electròniques, amb múltiples característiques per complir diversos requisits d’ús . en termes de connectors, aquest cable ofereix diversos tipus de connectors, inclosos 1 . 85mm, 2 . 4mm, 2,92mm, SMA, G3PO i GPPO. Tots els connectors tenen una impedància de 50 ohms i una polaritat estàndard.
Descripció
Cables de prova de propòsit general

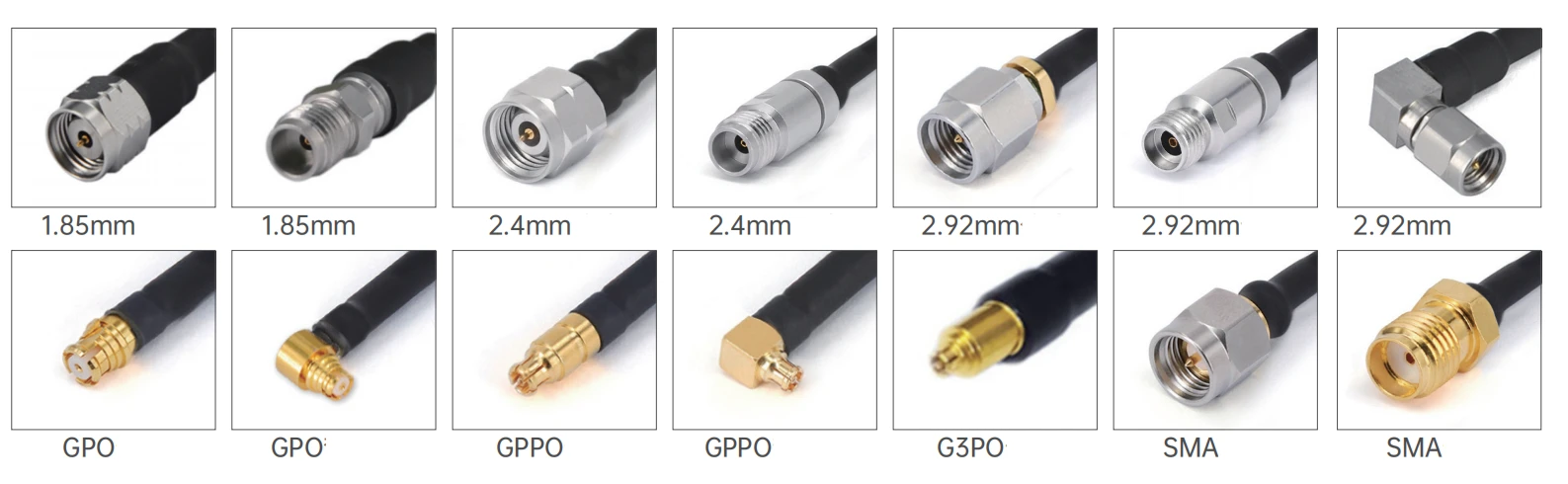

Els cables de prova de propòsit general són productes de cable utilitzats àmpliament en camps com ara proves electròniques, amb múltiples característiques per complir diversos requisits d’ús . en termes de connectors, aquest cable ofereix diversos tipus de connectors, inclosos 1 . 85mm, 2 . 4mm, 2 . 92mm, sma, g3 GPPO. Tots els connectors tenen una impedància de 50 ohms i una polaritat estàndard. A més, els connectors tenen diversos mètodes d’instal·lació, inclosos els tipus d’angle recte i dret, que es poden adaptar de manera flexible a diferents interfícies de dispositiu.
Introducció del producte
En termes de selecció de materials, el contacte central, el contacte extern i el cos principal estan fabricats amb materials com ara llautó amb or, coure de beril·li xapat amb or o acer inoxidable passivat, que tenen una bona conductivitat elèctrica i resistència a la corrosió Acer de coure, la capa d’aïllament és PTFE sòlida, la capa de blindatge està composta per una cinta de coure i un fil de coure platejats, i la beina està feta de material FEP . No només els senyals que interfereixen efectivament els senyals, sinó que també tenen certa resistència mecànica i resistència ambiental .
Aplicació del producte
Durant la investigació, el desenvolupament, la producció i les proves d’estacions base de comunicació, telèfons mòbils, equips de comunicació per satèl·lit, etc ., es requereixen cables de prova general - propòsit per connectar diversos instruments de prova a dispositius de comunicació per assegurar la transmissió de senyal estable Aquest tipus de cable s’utilitza per connectar generadors de senyal, analitzadors d’espectre i altres equips per provar amb precisió el rendiment de radiofreqüència de les estacions base, garantint que les estacions base puguin proporcionar serveis de comunicació estables i eficients .
Notes importants
1. Per a conjunts de cables de longitud personalitzada, no us oblideu de deixar la informació de longitud a la pàgina de compra;
2. Tots els conjunts de cable poden proporcionar-se parells o grups igualats en fase; Si necessiteu que els cables siguin coincidents, envieu -nos un correu electrònic: sales@flexirf.com
Dades d’especificació del producte
|
Configuració |
|
|
Connector 1 Tipus |
1,85 mm/2,4mm/2,92mm/SMA/G3PO/GPPO/N |
|
Connector 1 Impedància |
50 ohms |
|
Connector 1 Polaritat |
Estàndard |
|
Connector 2 Tipus |
1,85 mm/2,4mm/2,92mm/SMA/G3PO/GPPO/N |
|
Impedància del connector 2 |
50 ohms |
|
Connector 2 Polaritat |
Estàndard |
|
Mètode de muntatge del connector |
Res |
|
Estil del cos del connector |
Angle recte i dret |
|
Informació dels materials |
|
|
Contacte central |
Llautó daurat, xapat d'or de coure de beril·li |
|
Contacte exterior |
Llautó daurat, xapat d'or de coure de beril·li, acer inoxidable passat |
|
Cos |
Llautó daurat, or de coure de beril·li, acer inoxidable passivat |
|
Dielèctric |
PEI/PTFE |
|
Dades mediambientals |
|
|
Rang de temperatura |
-40 grau a +165 grau |
|
2011/65/UE (ROHS) |
Complicant |
|
Especificacions del cable |
|
|
Conductor central |
Copperweld platejat de plata |
|
Dielèctric |
PTFE sòlid |
|
Dos blindatge |
Banda i filferro de coure amb plata |
|
Jaqueta |
Fep |
|
Capacitança (PF/M) |
95.1 |
|
Velocitat de propagació (%) |
70 |
|
Efectivitat blindant |
<-100dB @ 1GHz |
|
Gestió de potència |
10watt @ 18GHz al nivell del mar, VSWR1.0 |
Tipus de producte
| GAF71/RG405SS 405 Sèrie Muntatge de cable flexible | ||||
 |
Estructura del diàmetre del material (mm) |
|||
|
1 |
Conductor interior |
Acer de coure amb plafó platejat |
0.51±0.05 |
|
|
2 |
Aïllant |
PTFE sòlid |
1.63±0.05 |
|
|
3 |
Blindatge interior |
Banda de coure platejat de plata |
1.80±0.05 |
|
|
4 |
Blindatge exterior |
Trena de filferro de coure platejat |
2.18±0.05 |
|
|
5 |
jaqueta |
Fep |
2.54±0.1 |
|
| Atenuació, potència (condició de prova al nivell del mar de 20 graus) | |||||||
|
Freqüència (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atenuació (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Atenuació (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Models comuns i indicadors tècnics
|
|||||
|
Cuadre |
Sku |
Connector 1 |
Connector 2 |
Lliure |
Pèrdua de retorn/VSWR |
 |

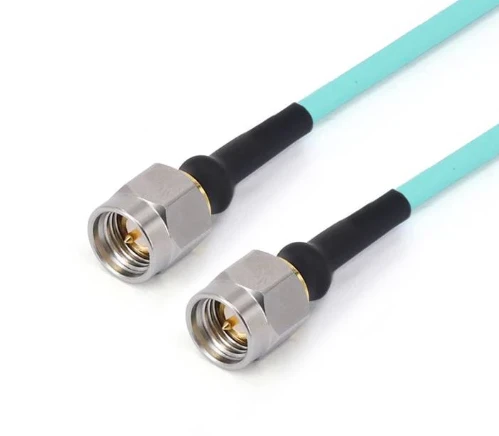

Frf 71- smmsmm-xxx |
SMA masculí |
SMA masculí |
Dc -26.5 ghz |
1.30 |
 |

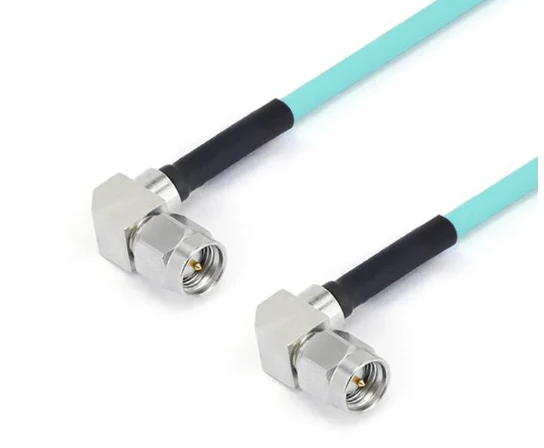

Frf 71- smwmsmwm-xxx -18 g |
Sma masculí amb angle recte |
Sma masculí amb angle recte |
Dc -18 ghz |
1.30 |
 |

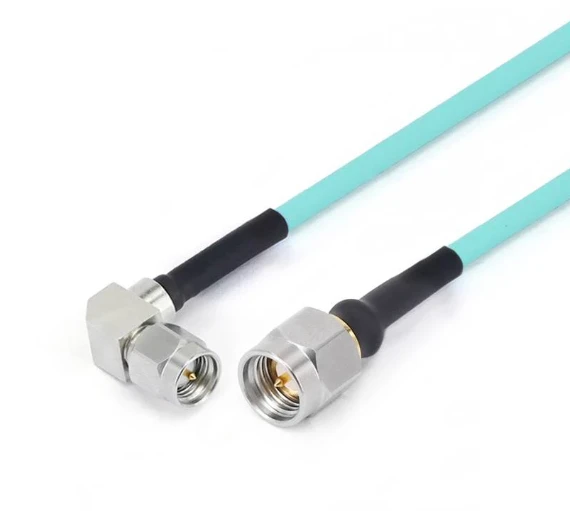

Frf 71- smmsmwm-xxx -18 g |
SMA masculí |
Sma masculí amb angle recte |
Dc -18 ghz |
1.30 |
 |
Frf 71- smmgpf-xxx |
SMA masculí |
GPO (SMP) Dona |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
SMA masculí |
GPO (SMP) femella amb angle recte |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA Dona |
GPO (SMP) Dona |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smffgpf-xxx |
Femella SMA amb una brida de 4 forats |
GPO (SMP) Dona |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smmgppf-xxx |
SMA masculí |
GPPO (mini-SMP) femenina |
Dc -26.5 ghz |
14dB |
 |
Frf 71- smmgppwf-xxx |
SMA masculí |
Gppo femella amb angle recte |
Dc -26.5 ghz |
14dB |
 |
Frf 71- smwmgppf-xxx -18 g |
Sma masculí amb angle recte |
GPPO (mini-SMP) femenina |
Dc -18 ghz |
15dB |
 |
Frf 71- smwmgppwf-xxx -18 g |
Sma masculí amb angle recte |
Gppo femella amb angle recte |
Dc -18 ghz |
15dB |
 |
Frf 71- smfgppf-xxx |
SMA Dona |
GPPO (mini-SMP) femenina |
Dc -26.5 ghz |
14dB |
 |
Frf 71- smffgppf-xxx |
Femella SMA amb una brida de 4 forats |
GPPO (mini-SMP) femenina |
Dc -26.5 ghz |
14dB |
 |
Frf 71-292 m292m-xxx |
2,92 mm masculí |
2,92 mm masculí |
Dc -40 ghz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm masculí |
GPO (SMP) Dona |
Dc -40 ghz |
14dB |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm masculí |
GPO (SMP) femella amb angle recte |
Dc -40 ghz |
12dB |
 |
Frf 71-292 fgpf-xxx |
Femella de 2,92 mm |
GPO (SMP) Dona |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffgpf-xxx |
Femella de 2,92 mm amb brida de 4 forats |
GPO (SMP) Dona |
Dc -40 ghz |
14dB |
 |
Frf 71-292 mgppf-xxx |
2,92 mm masculí |
GPPO (mini-SMP) femenina |
Dc -40 ghz |
14dB |
 |
Frf 71-292 fgppf-xxx |
Femella de 2,92 mm |
GPPO (mini-SMP) femenina |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffgppf-xxx |
Femella de 2,92 mm amb brida de 4 forats |
GPPO (mini-SMP) femenina |
Dc -40 ghz |
14dB |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm masculí |
GPPO (mini-SMP) femella amb angle recte |
Dc -40 ghz |
12dB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm masculí |
G3PO (SMPS) femenina |
Dc -40 ghz |
14dB |
 |
Frf 71-292 fg3pf-xxx |
Femella de 2,92 mm |
G3PO (SMPS) femenina |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffg3pf-xxx |
Femella de 2,92 mm amb brida de 4 forats |
G3PO (SMPS) femenina |
Dc -40 ghz |
14dB |
 |
Frf 71-24 m24m-xxx |
2,4 mm masculí |
2,4 mm masculí |
Dc -50 ghz |
14dB |
 |
Frf 71-24 fgpf-xxx |
2,4 mm femella |
GPO (SMP) Dona |
Dc -40 ghz |
12dB |
 |
Frf 71-24 ffgpf -100 |
Femella de 2,4 mm amb una brida de 4 forats |
GPO (SMP) Dona |
Dc -40 ghz |
12dB |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm masculí |
GPO (SMP) femella amb angle recte |
Dc -40 ghz |
10 dB |
 |
Frf 71-24 mgppf-xxx |
2,4 mm masculí |
GPPO (mini-SMP) femenina |
Dc -40 ghz |
12dB |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm masculí |
GPPO (mini-SMP) femella amb angle recte |
Dc -40 ghz |
10 dB |
 |
Frf 71-24 fgppf-xxx |
2,4 mm femella |
GPPO (mini-SMP) femenina |
Dc -40 ghz |
12dB |
 |
Frf 71-24 ffgppf-xxx |
Femella de 2,4 mm amb una brida de 4 forats |
GPPO (mini-SMP) femenina |
Dc -40 ghz |
12dB |
 |
Frf 71-185 mg3pf-xxx |
Home de 1,85 mm |
G3PO (SMPS) femenina |
Dc - 67 ghz |
10 dB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm femella |
G3PO (SMPS) femenina |
Dc - 67 ghz |
10 dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm amb una brida de 4 forats |
G3PO (SMPS) femenina |
Dc - 67 ghz |
10 dB |
|
GAF72/RG402SSSS 402 Sèrie Muntatge flexible |
||||||
|
Estructura del diàmetre del material (mm) |
||||||
 |
1 |
Conductor interior |
Acer de coure amb plafó platejat |
0.92±0.05 |
||
|
2 |
Aïllant |
PTFE sòlid |
2.97±0.05 |
|||
|
3 |
Blindatge interior |
Banda de coure platejat de plata |
3.25±0.05 |
|||
|
4 |
Blindatge exterior |
Trena de filferro de coure platejat |
3.58±0.1 |
|||
|
5 |
jaqueta |
Fep |
4.12±0.13 |
|||
| Atenuació, potència (condició de prova al nivell del mar de 20 graus) | |||||||
|
Freqüència (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atenuació (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Atenuació (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|

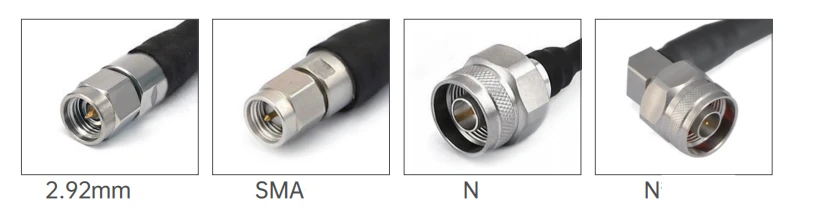

Models comuns i indicadors tècnics
|
|||||
|
Cuadre |
Sku |
Connector 1 |
Connector 2 |
Lliure |
Pèrdua de retorn/VSWR |
|
|
Frf 72- smmsmm-xxx |
SMA masculí |
SMA masculí |
Dc -26.5 ghz |
1.30 |
|
|

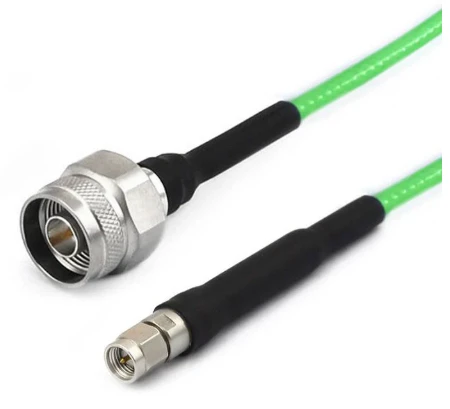

Frf 72- nmsmm-xxx |
N masculí |
SMA masculí |
Dc -18 ghz |
1.25 |
|
|

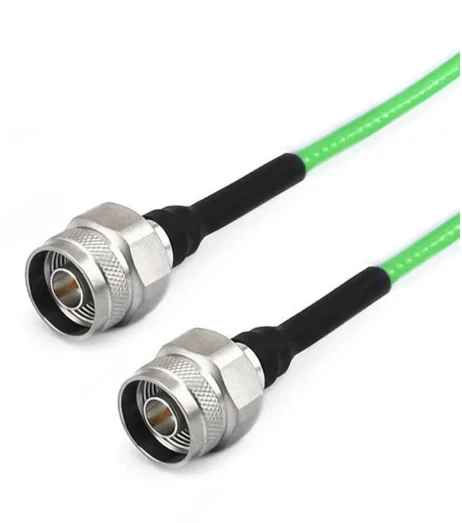

Frf 72- nmnm-xxx |
N masculí |
N masculí |
Dc -18 ghz |
1.25 |
