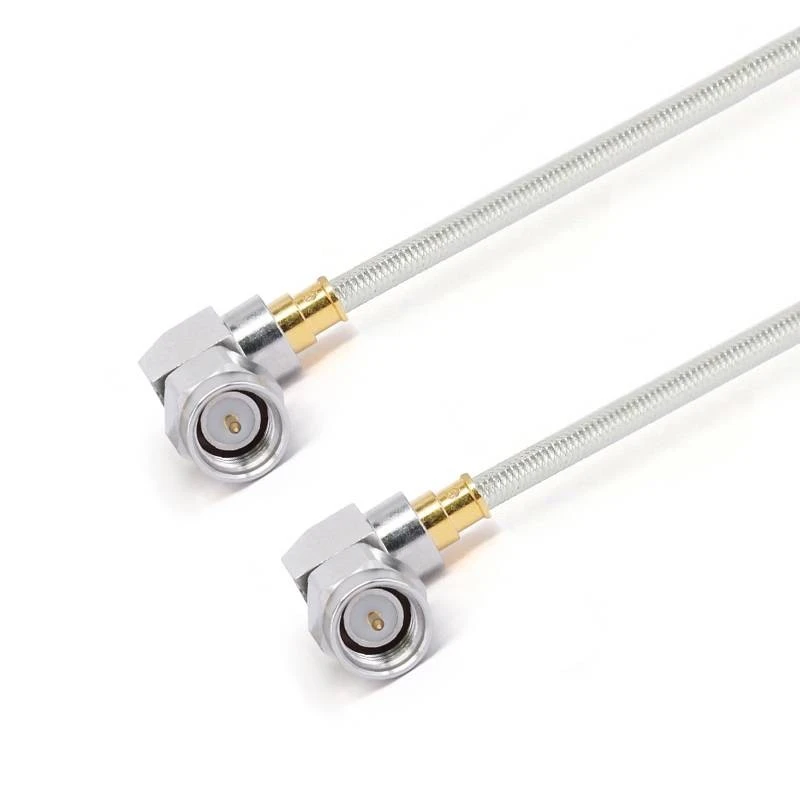

ga711-smwmsmwm-xxx-18g-3

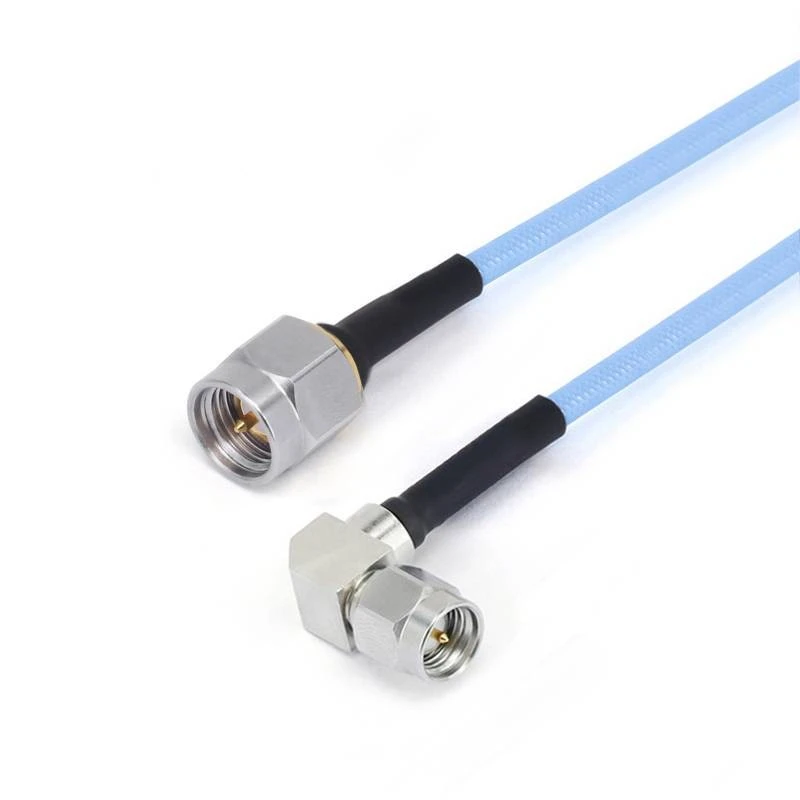

ga712-smmsmwm-xxx-18g-1
ga712-smwmgppf-xxx-18g-1 (1)
ga712-smwmgppf-xxx-18g-1

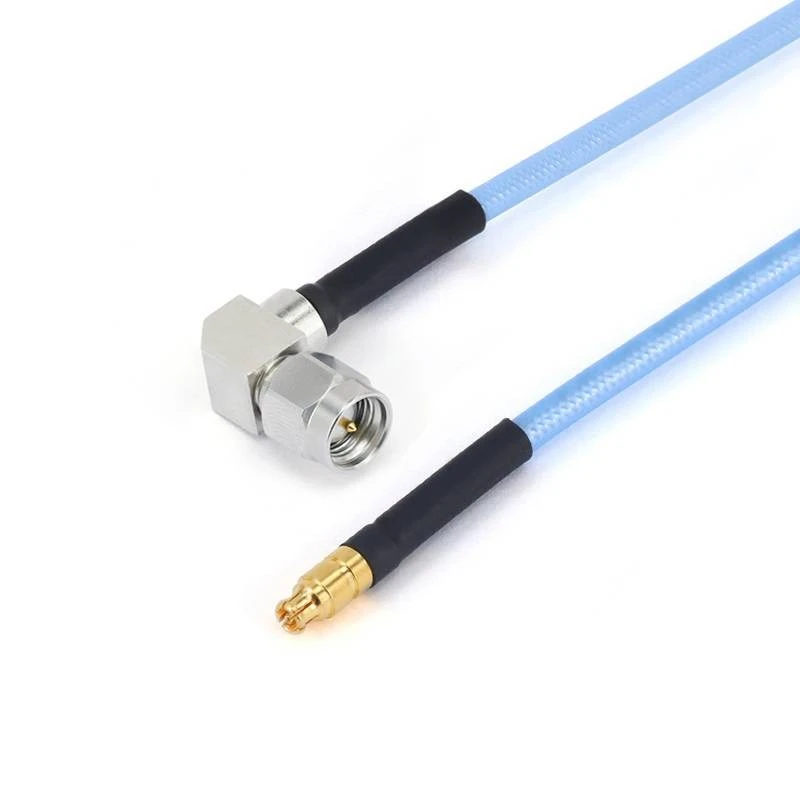

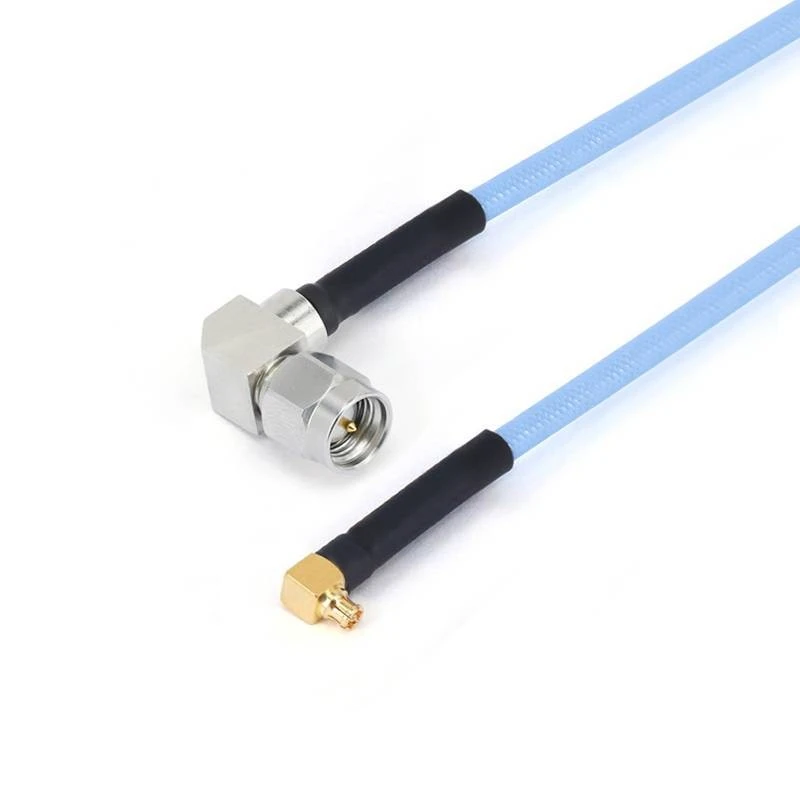

ga712-smwmgppwf-xxx-18g-1

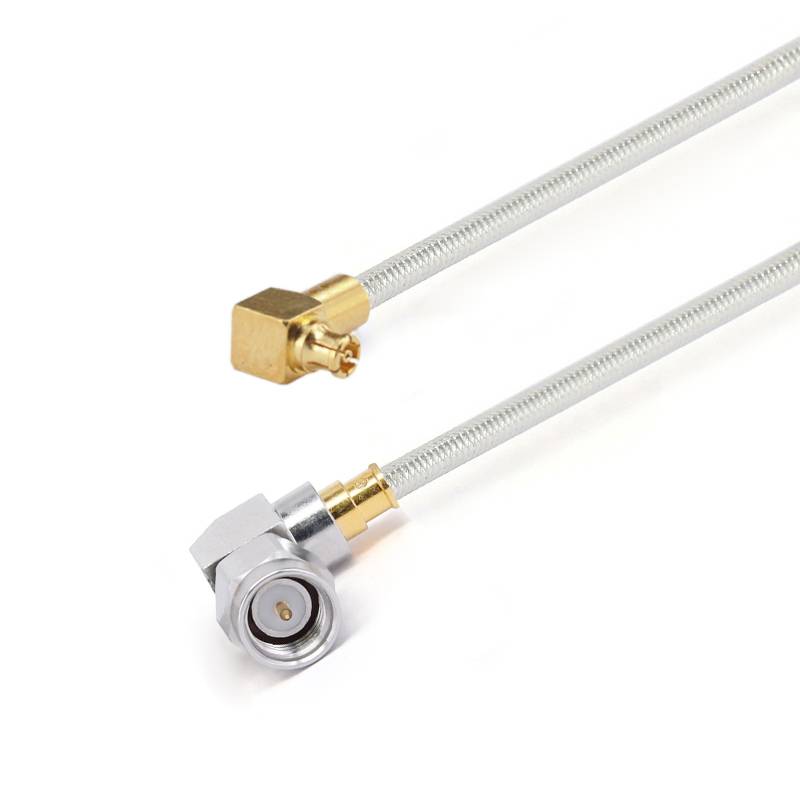

Conjunts de cables formables a mà

Els conjunts de cables formables a mà són un coaxi semi-flexible és un conjunt de cables coaxials semi-flexibles d’alt rendiment que té un paper crucial en diversos camps. Aquest producte està elaborat per un equip professional. Amb el seu excel·lent disseny i rendiment fiable, satisfà les necessitats de nombroses indústries. Hi ha diverses especificacions de cable disponibles, com ara 047 ", 086" i 141 ".

Enviar la consulta

Descripció

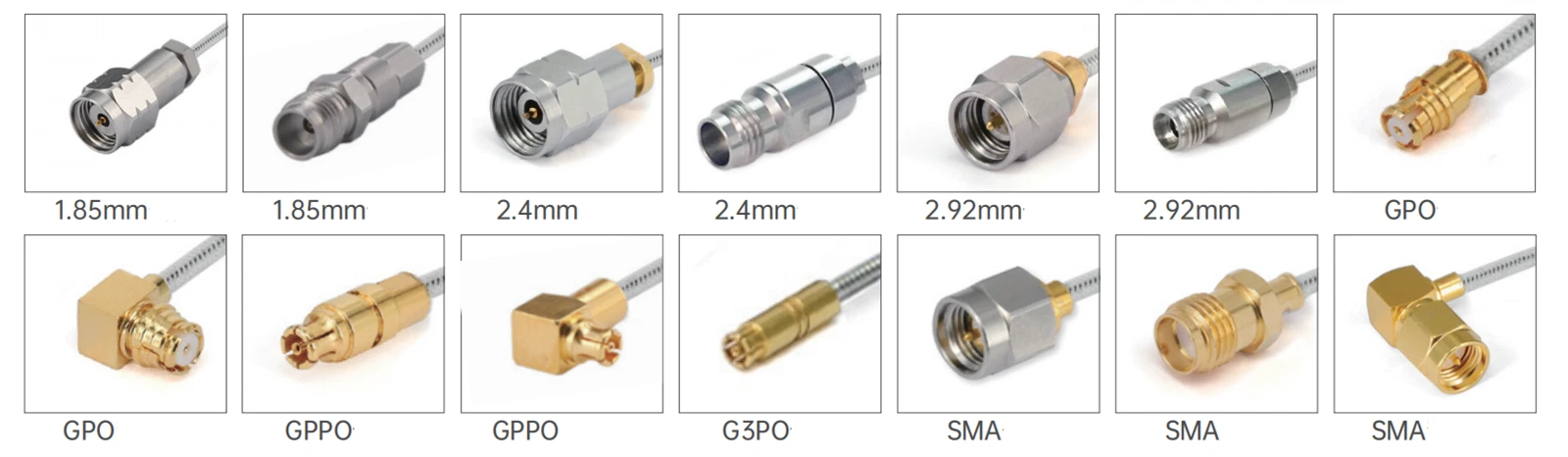

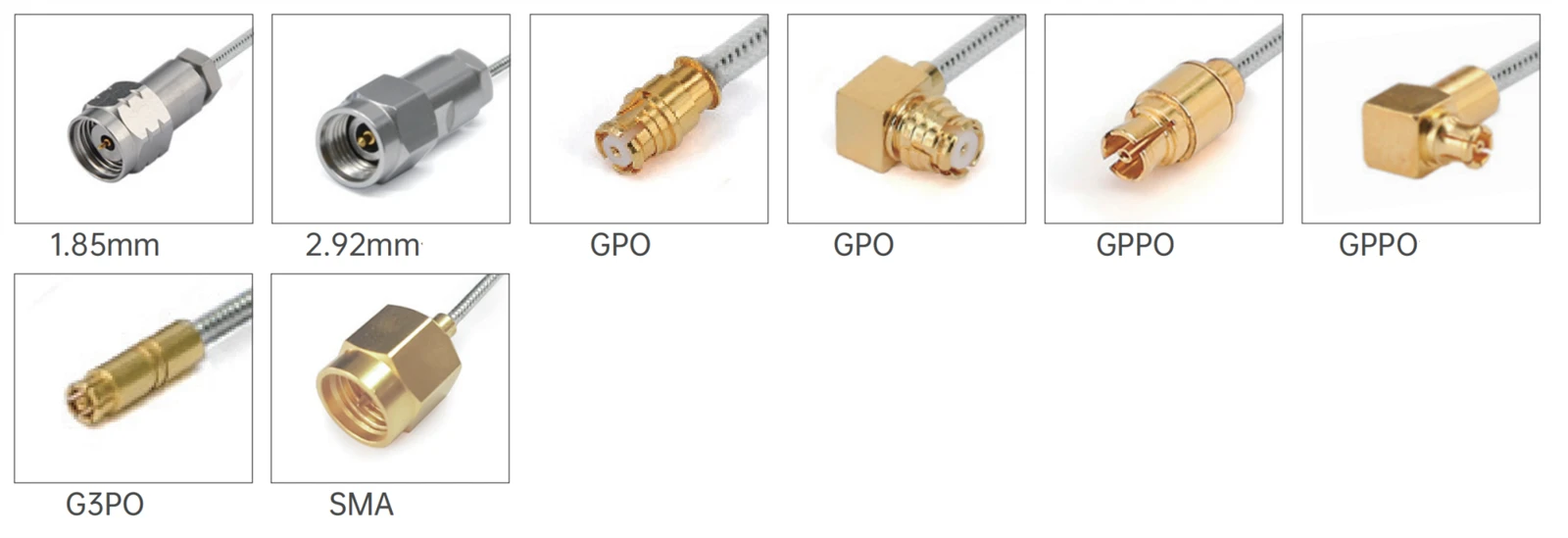

A més, el producte ofereix múltiples opcions en termes de tipus de connector, impedància, polaritat, mètodes de muntatge, contacte i materials d’habitatge. Els tipus de connector inclouen 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO, GPPO, MMXP, etc .; La impedància és de 50 ohms i la polaritat és estàndard. Hi ha diversos mètodes de muntatge i els contactes i les carcasses estan de materials com ara llautó xapat amb or, coure de beril·li xapat amb or i acer inoxidable passivat per garantir una bona conductivitat elèctrica i resistència a la corrosió.

Introducció del producte

Hi ha sèries com el FR7 0 1 & FR7 0 2/GUT -047- Form {{2 0}} 47 "Sèrie i la sèrie FR711 & FR712/GUT -085- Form 086" Sèrie. Els productes de diferents sèries varien en dimensions estructurals i rendiment elèctric. Per exemple, el diàmetre interior del conductor del FR701 i FR702/GUT -047- Forma 047 "La sèrie és 0,29 ± 0,0127mm, mentre que la de la sèrie FR711 & FR712/GUT -085- de la sèrie 086" és de 0,51 ± 0,01277mm. Es proporcionen dades d’atenuació i potència corresponents per a diferents freqüències. També hi ha diversos models comuns i indicadors tècnics disponibles per complir els requisits de diferents escenaris d'aplicacions.

En termes de rendiment elèctric, el conductor del centre és acer amb coure amb plata, combinat amb un aïllant PTFE sòlid i un conductor exterior de fil de coure en estany. Disposa de baixa capacitança (95,1pf/m), alta velocitat de propagació (70%) i excel·lent efectivitat de blindatge (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

Aplicació del producte

A causa de les seves característiques de ser doblegables i de tenir un excel·lent rendiment elèctric, s'utilitza àmpliament en camps com la comunicació, els dispositius electrònics i la prova i la mesura. En escenaris com ara la detecció del lloc de les xarxes de comunicació i la resolució de problemes d’equips industrials, s’utilitzen cables semi -flexibles com a cables de connexió temporal. Són fàcils de transportar i operar. Poden establir ràpidament enllaços de prova entre diferents dispositius, permetent una finalització eficient del treball de detecció.

Notes importants

1. Per a conjunts de cables de longitud personalitzada, no us oblideu de deixar la informació de la vostra durada a la pàgina de compra;
2. Tots els conjunts de cables poden ser proporcionats amb parells o grups igualats en fase; Si necessiteu que els cables siguin coincidents, envieu -nos un correu electrònic: sales@flexirf.com

Dades d’especificació del producte

Configuració
Connector 1 Tipus	1,85 mm/2,4mm/2,92mm/sma/g3po/gppo
Connector 1 Impedància	50 ohms
Connector 1 Polaritat	Estàndard
Connector 2 Tipus	1,85 mm/2,4mm/2,92mm/SMA/G3PO/GPPO/
Impedància del connector 2	50 ohms
Connector 2 Polaritat	Estàndard
Mètode de muntatge del connector	Res
Estil del cos del connector	Angle recte i dret
Informació dels materials
Contacte central	Llautó daurat, xapat de coure de beril·li
Contacte exterior	Llautó daurat, xapat d'or de coure de beril·li, acer inoxidable passat
Cos	Llautó daurat, or de coure de beril·li, acer inoxidable passivat
Dielèctric	PEI/PTFE
Dades mediambientals
Rang de temperatura	-40 grau a +165 grau
2011/65/UE (ROHS)	Complicant
Especificacions del cable
Conductor central	Copperweld platejat de plata
Dielèctric	PTFE sòlid
Jaqueta	Cap o fep
Capacitança (PF/M)	95.1
Velocitat de propagació (%)	70
Efectivitat de blindatge	<-100dB @ 1GHz
Gestió de potència	10watt @ 18GHz at sea level,VSWR1.0

Tipus de producte

FR701 i FR702/GUT -047- Formulari 047 "Assemblea de cable de la sèrie
	Estructura del diàmetre del material (mm)
	1	Conductor interior	Acer de coure amb plafó platejat	0.29±0.0127
	2	Aïllant	PTFE sòlid	0.94±0.0254
	3	Director exterior	Filferro de coure en estany	1.19±0.05
	4	Jaqueta	Fep	1.6±0.13

Atenuació, potència (condició de prova al nivell del mar de 20 graus)
Freqüència (GHz)	0.5	1	5	10	20
Atenuació (db/m)	0.787	1.112	2.585	3.734	5.443
Potència (W)	67.4	47.4	20.7	14.4	9.9

Models comuns i indicadors tècnics
Cuadre	Sku	Connector 1	Connector 2	Frequència	Pèrdua de retorn/VSWR
	Fr 701-292 ff1g3pf-xxx	Femella de 2,92 mm amb brida de 2 forats	G3PO (SMPS) femenina	Dc -40 ghz	12db
	Fr 701-292 mg3pf-xxx	2,92 mm masculí	G3PO (SMPS) femenina	Dc -40 ghz	12db
	Fr 701-292 fg3pf-xxx	Femella de 2,92 mm	G3PO (SMPS) femenina	Dc -40 ghz	12db
	Fr 701-185 mg3pf-xxx	Home de 1,85 mm	G3PO (SMPS) femenina	Dc -67 ghz	10 dB
	Fr 701-185 fg3pf-xxx	1,85 mm femella	G3PO (SMPS) femenina	Dc -67 ghz	10 dB

FR711 i FR712/GUT -085- Formulari 086 "Assemblea de cable de la sèrie
	Estructura del diàmetre del material (mm)
	1	Conductor interior	Stee de coure amb plafó de plata	0.51±0.0127
	2	Aïllant	PTFE sòlid	1.69±0.0254
	3	Director exterior	Filferro de coure en estany	2.2±0.05
	4	Jaqueta	Fep	2.54

Atenuació, potència (condició de prova al nivell del mar de 20 graus)
Freqüència (GHz)	0.4	1	5	10	18
Atenuació (db/m)	0.43	0.70	1.72	2.49	3.46
Potència (W)	253	157	69	47	33

Models comuns i indicadors tècnics

FR712/GUT -085- forma-FEP (amb jaqueta FEP)
Cuadre	Sku	Connector 1	Connector 2	Frequència	Pèrdua de retorn/VSWR
	Fr 712- smmsmm-xxx	SMA masculí	SMA masculí	Dc -26. 5GHz	1.35
	Fr 12- smmsmwm-xxx -18 g	SMA masculí	SMA Mascle amb angle recte	Dc -18 ghz	1.35
	Fr 712- smwmsmwm-xxx -18 g	SMA Mascle amb angle recte	SMA Mascle amb angle recte	Dc -18 ghz	1.40
	Fr 712- smmgpf-xxx	SMA masculí	GPO (SMP) Dona	Dc -26. 5GHz	1.35
	Fr 712- smmgpwf-xxx	SMA masculí	GPO (SMP) femella amb angle recte	Dc -26. 5GHz	1.40
	Fr 712- smmgppf-xxx	SMA masculí	GPPO (mini-SMP) femenina	Dc -26. 5GHz	1.35
	Fr 712- smmgppwf-xxx	SMA masculí	GPPO (mini-SMP) femella amb angle recte	Dc -26. 5GHz	1.40
	Fr 712- smwmgppf-xxx -18 g	SMA Mascle amb angle recte	GPPO (mini-SMP) femenina	Dc -18 ghz	15dB
	Fr 712- smwmgppwf-xxx -18 g	SMA Mascle amb angle recte	GPPO (mini-SMP) femella amb angle recte	Dc -18 ghz	15dB
	Fr 712- smfgpf-xxx	SMA Dona	GPO (SMP) Dona	Dc -18 ghz	1.35
	Fr 712- smffgpf-xxx	Femella SMA amb una brida de 4 forats	GPO (SMP) Dona	Dc -18 ghz	1.35
	Fr 712- smfgppf-xxx	SMA Dona	GPPO (mini-SMP) femenina	Dc -26. 5GHz	1.40
	Fr 712- smffgppf-xxx	Femella SMA amb una brida de 4 forats	GPPO (mini-SMP) femenina	Dc -26. 5GHz	1.40
	Fr 712-292 m292m-xxx	2,92 mm masculí	2,92 mm masculí	Dc - 40 ghz	1.44
	Fr 712-292 mgpf-xxx	2,92 mm masculí	GPO (SMP) Dona	Dc - 40 ghz	10 dB
	Fr 712-292 mgpwf-xxx	2,92 mm masculí	GPO (SMP) femella amb angle recte	Dc - 40 ghz	10 dB
	Fr 712-292 fgpf-xxx	Femella de 2,92 mm	GPO (SMP) Dona	Dc - 40 ghz	10 dB
	Fr 712-292 ffgpf-xxx	Femella de 2,92 mm amb brida de 4 forats	GPO (SMP) Dona	Dc - 40 ghz	10 dB
	Fr 712-292 mgppf-xxx	2,92 mm masculí	GPPO (mini-SMP) femenina	Dc - 40 ghz	14dB
	Fr 712-292 mgppwf-xxx	2,92 mm masculí	GPPO (mini-SMP) femella amb angle recte	Dc - 40 ghz	14dB
	Fr 712-292 fgppf-xxx	Femella de 2,92 mm	GPPO (mini-SMP) femenina	Dc - 40 ghz	14dB
	Fr 712-292 ffgppf-xxx	Femella de 2,92 mm amb brida de 4 forats	GPPO (mini-SMP) femenina	Dc - 40 ghz	14dB
	Fr 712-292 mg3pf-xxx	2,92 mm masculí	G3PO (SMPS) femenina	Dc - 40 ghz	12db
	Fr 712-292 fg3pf-xxx	Femella de 2,92 mm	G3PO (SMPS) femenina	Dc - 40 ghz	12db
	Fr 712-292 ffg3pf-xxx	Femella de 2,92 mm amb brida de 4 forats	G3PO (SMPS) femenina	Dc - 40 ghz	12db
	Fr 712-185 mg3pf-xxx	Home de 1,85 mm	G3PO (SMPS) femenina	Dc - 67 ghz	10 dB
	Fr 712-185 fg3pf-xxx	1,85 mm femella	G3PO (SMPS) femenina	Dc - 67 ghz	10 dB
	Fr 712-185 ffg3pf-xxx	1,85 mm femella amb brida de 4 forats	G3PO (SMPS) femenina	Dc - 67 ghz	10 dB

FR711/GUT -085- forma (sense jaqueta fep)
Cuadre	Sku	Connector 1	Connector 2	Frequència	Pèrdua de retorn/VSWR
	Fr 711- smmsmm-xxx	SMA masculí	SMA masculí	Dc -26. 5GHz	1.35
	Fr 11- smmsmwm-xxx -18 g	SMA masculí	SMA Mascle amb angle recte	Dc -18 ghz	1.35
	Fr 711- smwmsmwm-xxx -18 g	SMA Mascle amb angle recte	SMA Mascle amb angle recte	Dc -18 ghz	1.40
	Fr 711- smwmgppwf-xxx -18 g	SMA Mascle amb angle recte	GPPO (mini-SMP) femella amb angle recte	Dc -18 ghz	1.40
	Fr 711-292 mmmpxm-xxx	2,92 mm masculí	MMPX masculí	Dc -40 ghz	14dB
	R 711-292 mmmpxf-xxx	2,92 mm masculí	Femella MMPX	Dc -40 ghz	14dB
	Fr 711-24 mmmpxm-xxx	2,4 mm masculí	MMPX masculí	Dc -50 ghz	12db
	Fr 711-24 mmmpxf-xxx	2,4 mm masculí	Femella MMPX	Dc -50 ghz	12db
	Fr 711-185 mmmpxm-xxx	Home de 1,85 mm	MMPX masculí	Dc -67 ghz	10 dB
	Fr 711-185 mmmpxf-xxx	Home de 1,85 mm	Femella MMPX	Dc -67 ghz	10 dB
	Fr 711-185 mg3pf-xxx	Home de 1,85 mm	G3PO (SMPs) Femella	Dc -67 ghz	10 dB
	Fr 711-185 fg3pf-xxx	1,85 mm femella	G3PO (SMPs) Femella	Dc -67 ghz	10 dB
	Fr 711-185 ffg3pf-xxx	1,85 mm femella amb brida de 4 forats	G3PO (SMPs) Femella	Dc -67 ghz	10 dB
