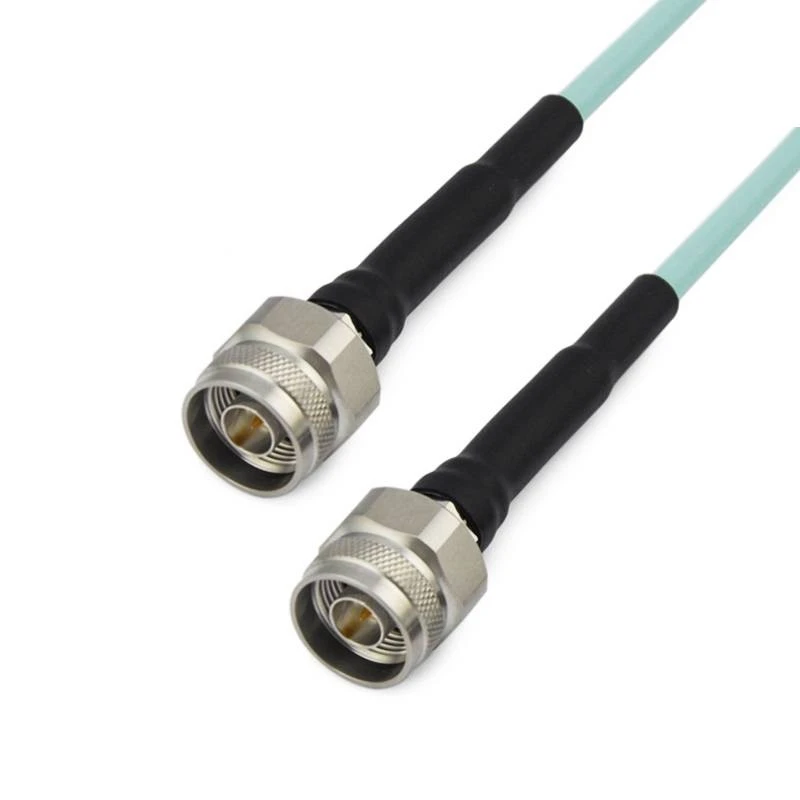

gaa3-nmnm-xxx-1

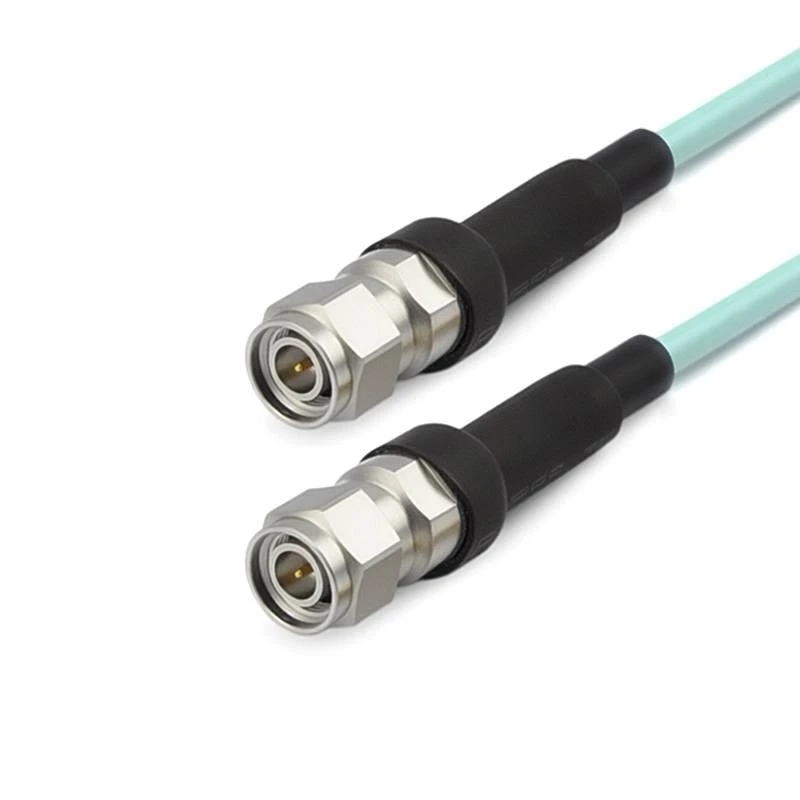

gaa3-tncmtncm-xxx-1

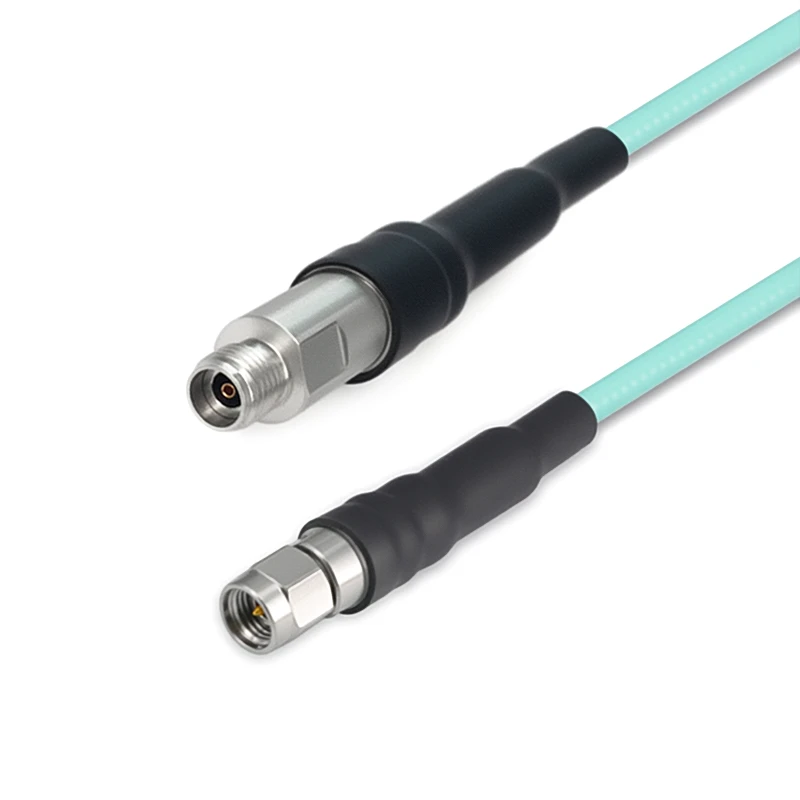

gau1-292m292f-xxx-1

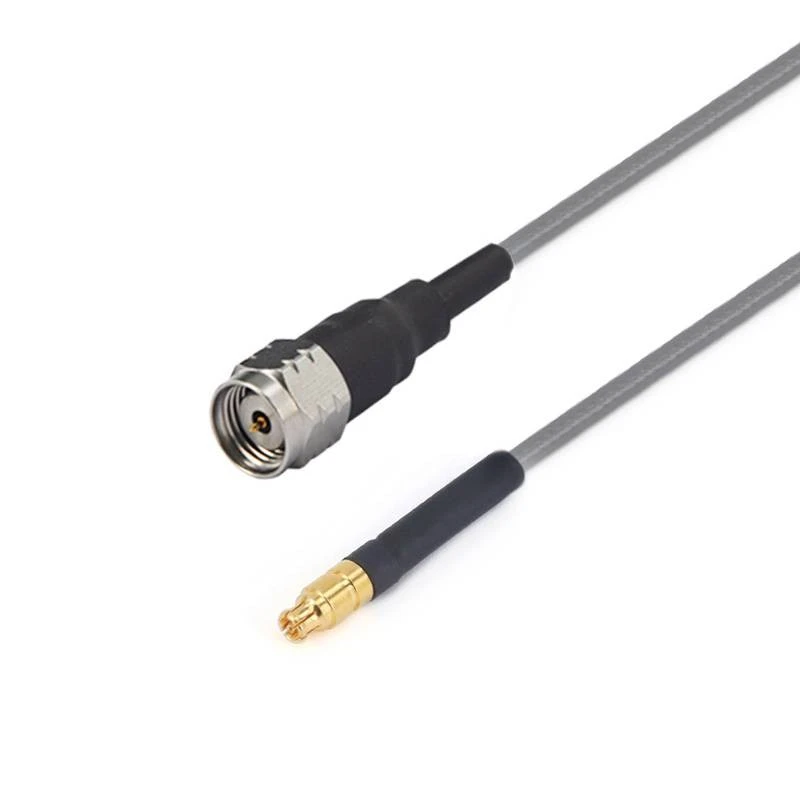

gau2-185mgppf-xxx-7

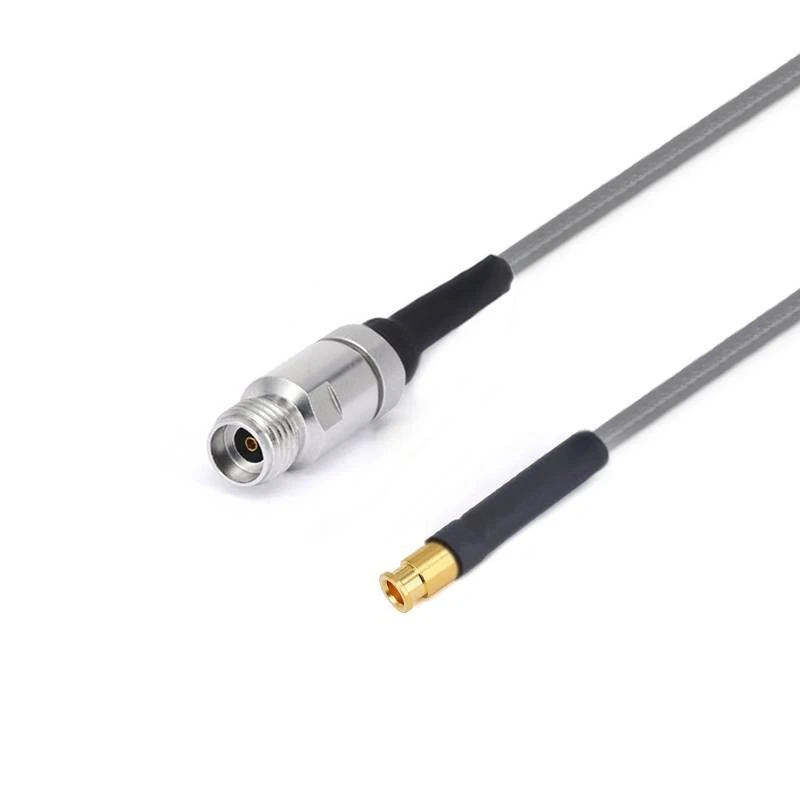

gau2-292fmmpxf--1

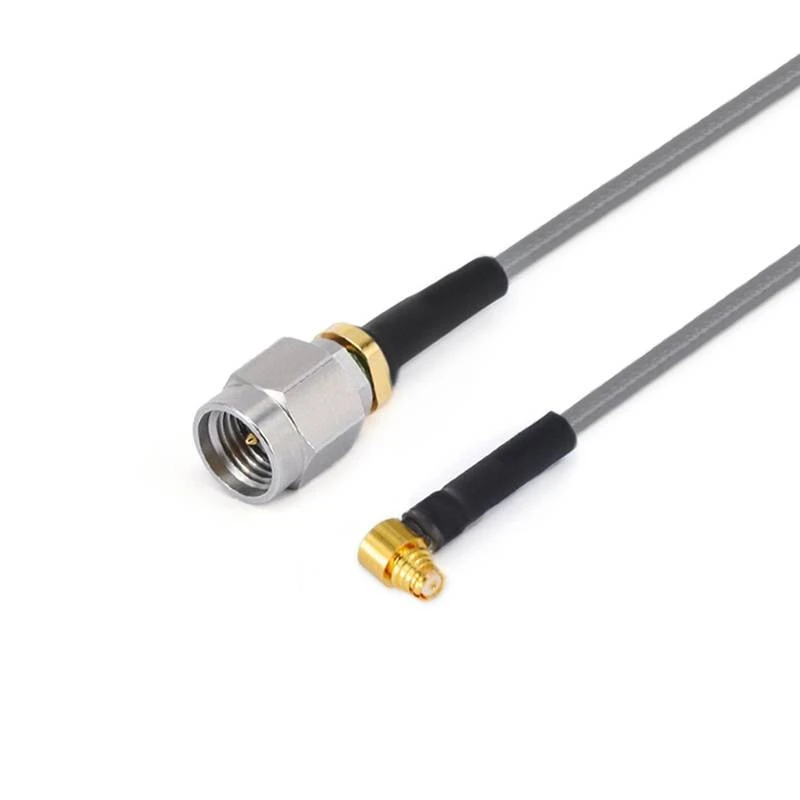

gau2-292mgpwf-xxx-1

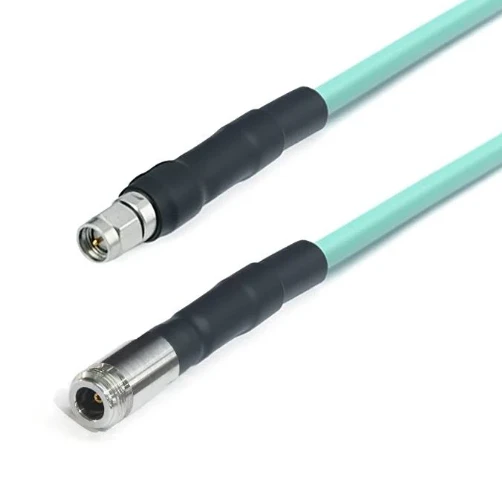

Sèrie estable en fase de baixa pèrdua

En els camps de tall d’avui, com la comunicació, les proves electròniques i la mesura, l’estabilitat de la transmissió del senyal i les característiques de pèrdua baixa s’han convertit en factors bàsics que determinen el rendiment dels sistemes i els requisits rellevants són cada cop més estrictes.

Enviar la consulta

Descripció

Introducció del producte

En els camps de tall d’avui en dia com la comunicació, les proves electròniques i la mesura, l’estabilitat de la transmissió del senyal i les característiques de pèrdua baixa s’han convertit en factors bàsics que determinen el rendiment dels sistemes i els requisits rellevants són cada cop més estrictes. Els conjunts de cables estables de baixa amplitud de pèrdua - i - - destaquen amb el seu rendiment extraordinari, jugant un paper crucial en nombrosos escenaris d'aplicacions i posant un fonament sòlid per aconseguir una transmissió de senyal precisa i eficaç.

Característiques de l'estructura del producte

Excel·lents característiques de pèrdues baixes:

Presenten un baix rendiment de pèrdues de baix nivell en diferents condicions de freqüència. Prenent com a exemple el model FRU1\/GT147A (40GHz), fins i tot en un entorn d’alta freqüència de fins a 40GHz, la seva atenuació és de només 2,85 dB per metre.

Estabilitat de fase excel·lent:

Tenen característiques de fase altament estables. Per exemple, quan el FRU1\/GT147A funciona a una freqüència de 10GHz, la seva estabilitat de fase mecànica pot arribar a 10 GLA\/3 graus; Quan la freqüència és de 18 GHz, pot arribar a 18 GHz\/5 graus. Aquesta fase estable pot suprimir eficaçment les fluctuacions de fase durant la transmissió del senyal, evitant en gran mesura la distorsió i la interferència del senyal causades per fases inestables. Per als sistemes de comunicació i els equips de prova amb requisits extremadament elevats per a la precisió de la fase, aquesta característica és la clau per garantir el funcionament estable i el rendiment elevat dels sistemes.

Cobertura de freqüència àmplia:

Els productes tenen un ampli rang de cobertura de freqüència, des del corrent directe (DC) fins als 110 GHz. Diferents models de conjunts de cables es poden adaptar amb precisió a diferents intervals de freqüència per complir els requisits d'aplicació diversos.

Aplicació del producte

A les proves de cambra anecoica de microones, connecten equips i dispositius de prova a prova, i les seves característiques de transmissió de senyal estables asseguren la precisió i la fiabilitat dels resultats de les proves. Com a components de connexió clau en instruments com els analitzadors de xarxa i els analitzadors d’espectre, garanteixen la mesura precisa dels senyals febles per part dels instruments, proporcionant un fort suport per a la investigació i el desenvolupament de productes electrònics i la inspecció de qualitat.

Notes importants

1. Per a conjunts de cables de longitud personalitzada, no us oblideu de deixar la informació de la vostra durada a la pàgina de compra;
2. Tots els conjunts de cables poden ser proporcionats amb parells o grups igualats en fase; Si necessiteu que els cables siguin coincidents, envieu -nos un correu electrònic: sales@flexirf.com

Dades d’especificació del producte

Configuració

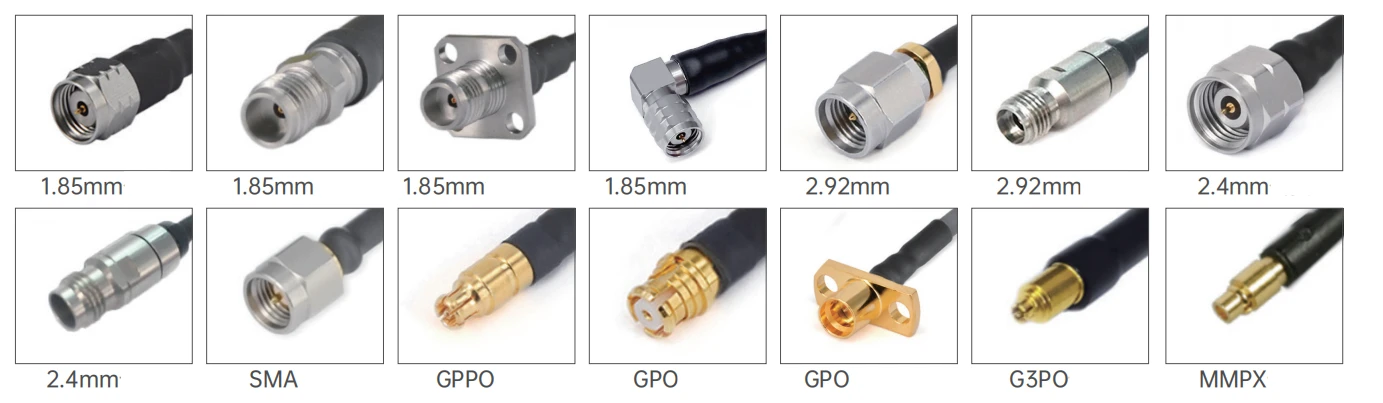

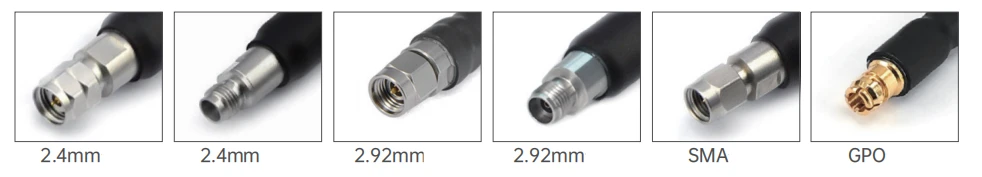

Connector 1 Tipus	1,85 mm\/2,4mm\/2,92mm\/SMA\/G3PO\/GPPO\/N\/TNC
Connector 1 Impedància	50 ohms
Connector 1 Polaritat	Estàndard
Connector 2 Tipus	1,85 mm\/2,4mm\/2,92mm\/SMA\/G3PO\/GPPO\/N\/TNC
Impedància del connector 2	50 ohms
Connector 2 Polaritat	Estàndard
Mètode de muntatge del connector	Res
Estil del cos del connector	Angle recte i dret
Informació dels materials
Contacte central	Llautó daurat, xapat d'or de coure de beril·li
Contacte exterior	Llautó daurat, xapat d'or de coure de beril·li, acer inoxidable passat
Cos	Llautó daurat, or de coure de beril·li, acer inoxidable passivat
Dielèctric	PEI\/PTFE
Dades mediambientals
Rang de temperatura	-40 grau a +165 grau
2011\/65\/UE (ROHS)	Complicant

Tipus de producte

Fru1\/GT147A Muntatge de cable estable de baixa pèrdua (40GHz)
	Estructura del diàmetre del material (mm)
	1	Conductor interior	Acer de coure amb plafó platejat	0.91±0.05
	2	Aïllant	PTFE sòlid	2.69±0.05
	3	Blindatge interior	Banda de coure platejat de plata	2.86±0.05
	4	Blindatge exterior	Trena de filferro de coure platejat	3.28±0.05
	5	jaqueta	Fep	3.73±0.13

Atenuació, potència (condició de prova al nivell del mar de 20 graus)
Freqüència (GHz)	1	10	18	26.5	40
Atenuació (db\/m)	0.39	1.31	1.81	2.23	2.85
Potència (W)	380	120	90	75	65

Propietats elèctriques i mecàniques
Frecuència (GHz)	Impedància (Ω)	Taxa de transmissió	Capacitança	Blindatge	Temperatura de funcionament distància	Radi mínim de flexió	Mecànic Estabilitat de la fase
40	50	77%	86 pf\/m	>100 dB	-65 grau ~ +165 grau	6.35mm	10GHz\/3 graus 18GHz\/5 graus
Models comuns i indicadors tècnics

Cuadre	Sku	Connector 1	Connector 2	Lliure	Pèrdua de retorn\/VSWR

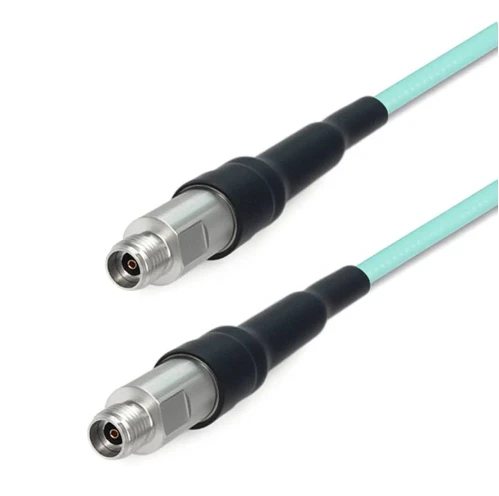

	Fru 1-292 f292f-xxx	Femella de 2,92 mm	Femella de 2,92 mm	Dc -40 ghz	1.44
	Fru 1-292 m292m-xxx	2,92 mm masculí	2,92 mm masculí	Dc -40 ghz	1.44
	Fru 1-292 m292f-xxx	2,92 mm masculí	Femella de 2,92 mm	Dc -40 ghz	1.44

Fru2\/GT3506 Muntatge de cable estable de baixa pèrdua (65GHz)
	Estructura del diàmetre del material (mm)
	1	Conductor interior	Acer de coure amb plafó platejat	0.51±0.05
	2	Aïllant	PTFE sòlid	1.38±0.05
	3	Blindatge interior	Banda de coure platejat de plata	1.58±0.05
	4	Blindatge exterior	Trena de filferro de coure platejat	1.90±0.05
	5	jaqueta	Fep	2.20±0.13

Atenuació, potència (condició de prova al nivell del mar de 20 graus)
Freqüència (GHz)	1	3	6	10	12	16	18	26.5	40	67
Atenuació (db\/m)	63.7	111.9	160.4	209.87	231.1	269.5	287.1	354	444	593.2
Potència (W)	55	32	22	17	15	13	12	10	8	6

Propietats elèctriques i mecàniques
Freqüència (GHz	Impedància (ω)	Taxa de transmissió	Capacitança	Blindatge	Temperatura de funcionament distància	Radi mínim de flexió	Resistència dielèctrica
67GHz	50Ω	82%	94pf\/m	>90db	-55 grau ~ +125 grau	11mm	800V@dc
Models comuns i indicadors tècnics

Cuadre	Sku	Connector 1	Connector 2	Lliure	Pèrdua de retorn\/VSWR
	Fru 2- smmsmm-xxx	SMA masculí	SMA masculí	Dc -26. 5GHz	1.30
	Fru 2- smmgpf-xxx	SMA masculí	GPO (SMP) Dona	Dc -26. 5GHz	1.35
	Fru 2- smmgpwf-xxx	SMA masculí	GPO (SMP) femella amb angle recte	Dc -26. 5GHz	12dB
	Fru 2- smmgppf-xxx	SMA masculí	GPPO (mini-SMP) femenina	Dc -26. 5GHz	13dB
	Fru 2- smmgppwf-xxx	SMA masculí	GPPO (mini-SMP) femella amb angle recte	Dc -26. 5GHz	12dB
	Fru 2- smffgpf-xxx	Femella SMA amb una brida de 4 forats	GPO (SMP) Dona	Dc -18 ghz	1.30
	Fru 2- smffgppf-xxx	Femella SMA amb una brida de 4 forats	GPPO (mini-SMP) femenina	Dc -18 ghz	16db
	Fru 2-292 m292m-xxx	2,92 mm masculí	2,92 mm masculí	Dc -40 ghz	1.35
	Fru 2-292 mgpf-xxx	2,92 mm masculí	GPO (SMP) Dona	Dc -40 ghz	14dB
	Fru 2-292 mgpwf-xxx	2,92 mm masculí	GPO (SMP) femella amb angle recte	Dc -40 ghz	12dB
	Fru 2-292 mmmpxm-xxx	2,92 mm masculí	MMPX masculí	Dc -40 ghz	14dB
	Fru 2-292 mmmpxf-xxx	2,92 mm masculí	Femella MMPX	Dc -40 ghz	14dB
	Fru 2-292 mg3pf-xxx	2,92 mm masculí	G3PO (SMPS) femenina	Dc -40 ghz	14dB
	Fru 2-292 mgppwf-xxx	2,92 mm masculí	GPPO (mini-SMP) femella amb angle recte	Dc -40 ghz	12dB
	Fru 2-292 m24m-xxx	2,92 mm masculí	2,4 mm masculí	Dc -40 ghz	1.35
	Fru 2-292 mgppf-xxx	2,92 mm masculí	GPPO (mini-SMP) femenina	Dc -40 ghz	14dB
	Fru 2-292 fg3pf-xxx	Femella de 2,92 mm	G3PO (SMPS) femenina	Dc -40 ghz	14dB
	Fru 2-292 ffg3pf-xxx	Femella de 2,92 mm amb brida de 4 forats	G3PO (SMPS) femenina	Dc -40 ghz	14dB
	Fru 2-292 fmmpxm-xxx	Femella de 2,92 mm	MMPX masculí	Dc -40 ghz	14dB
	Fru 2-292 ffmmpxm-xxx	Femella de 2,92 mm amb brida de 4 forats	MMPX masculí	Dc -40 ghz	14dB
	Fru 2-292 ffgpf-xxx	Femella de 2,92 mm amb brida de 4 forats	GPO (SMP) Dona	Dc -40 ghz	14dB
	Fru 2-24 m24m-xxx	2,4 mm masculí	2,4 mm masculí	Dc -50 ghz	1.44
	Fru 2-24 mgpf-xxx	2,4 mm masculí	GPO (SMP) Dona	Dc -40 ghz	14dB
	Fru 2-24 mgpwf-xxx	2,4 mm masculí	GPO (SMP) femella amb angle recte	Dc -40 ghz	12dB
	Fru 2-24 mmmpxm-xxx	2,4 mm masculí	MMPX masculí	Dc -50 ghz	10 dB
	Fru 2-24 mmmpxm-xxx	2,4 mm masculí	MMPX masculí	Dc -50 ghz	10 dB
	Fru 2-24 mgppf-xxx	2,4 mm masculí	GPPO (mini-SMP) femenina	Dc -50 ghz	10 dB
	Fru 2-24 mgppwf-xxx	2,4 mm masculí	GPPO (mini-SMP) femella amb angle recte	Dc -50 ghz	10 dB
	Fru 2-24 ffgpf-xxx	Femella de 2,4 mm amb una brida de 4 forats	GPO (SMP) Dona	Dc -50 ghz	10 dB
	Fru 2-24 ffgppf-xxx	Femella de 2,4 mm amb una brida de 4 forats	GPPO (mini-SMP) femenina	Dc -50 ghz	10 dB
	Fru 2-185 mgppf-xxx	Home de 1,85 mm	GPPO (mini-SMP) femenina	Dc -67 ghz	10 dB
	Fru 2-185 wmgppf-xxx	1,85 mm masculí amb angle recte	GPPO (mini-SMP) femenina	Dc -67 ghz	10 dB
	Fru 2-185 mg3pf-xxx	Home de 1,85 mm	G3PO (SMPS) femenina	Dc -67 ghz	10 dB
	Fru 2-185 mmmpxm-xxx	Home de 1,85 mm	MMPX masculí	Dc -67 ghz	10 dB
	Fru 2-185 mmmpxf-xxx	Home de 1,85 mm	Femella MMPX	Dc -67 ghz	10 dB
	Fru 2-185 fgppf-xxx	1,85 mm femella	GPPO (mini-SMP) femenina	Dc -67 ghz	10 dB
	Fru 2-185 ffgppf-xxx	1,85 mm femella amb brida de 4 forats	GPPO (mini-SMP) femenina	Dc -67 ghz	10 dB
	Fru 2-185 fg3pf-xxx	1,85 mm femella	G3PO (SMPS) femenina	Dc -67 ghz	10 dB
	Fru 2-185 ffg3pf-xxx	1,85 mm femella amb brida de 4 forats	GPPO (mini-SMP) femenina	Dc -67 ghz	10 dB
	Fru 2-185 fmmpxm-xxx	1,85 mm femella	MMPX masculí	Dc -67 ghz	10 dB
	Fru 2-185 fmmpxf-xxx	1,85 mm femella	Femella MMPX	Dc -67 ghz	10 dB

Fru3\/GT3507 Muntatge de cable estable de baixa pèrdua (40GHz)
	Estructura del diàmetre del material (mm)
	1	Conductor interior	Acer de coure amb plafó platejat	0.91±0.05
	2	Aïllant	PTFE sòlid	2.69±0.05
	3	Blindatge interior	Banda de coure platejat de plata	2.86±0.05
	4	Blindatge exterior	Trena de filferro de coure platejat	3.28±0.05
	5	jaqueta	Fep	3.73±0.13

Atenuació, potència (condició de prova al nivell del mar de 20 graus)
Freqüència (GHz)	1	10	18	26.5	40
Atenuació (db\/m)	0.39	1.31	1.81	2.23	2.85
Potència (W)	380	120	90	75	65

Propietats elèctriques i mecàniques
Freqüència (GHz)	Impedància (ω)	Taxa de transmissió	Capacitança	Blindatge	Temperatura de funcionament distància	Radi mínim de flexió	Mecànic Estabilitat de la fase
40	50	85%	86 pf\/m	>90db	-65 grau ~ +165 grau	11mm	10GHz\/3 graus 18GHz\/5 graus
Models comuns i indicadors tècnics

Cuadre	Sku	Connector 1	Connector 2	Lliure	Pèrdua de retorn\/VSWR

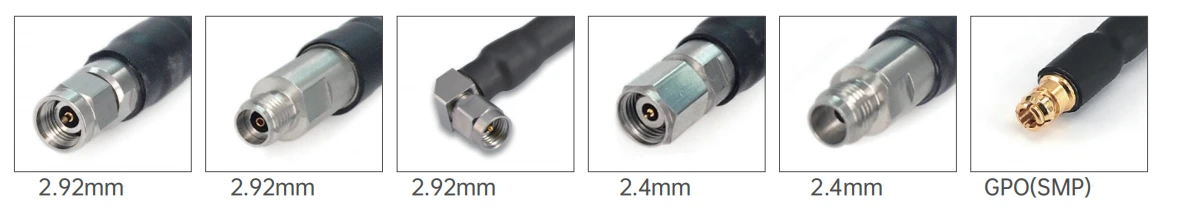

	Fru 3-292 m292m-xxx	2,92 mm masculí	2,92 mm masculí	Dc -40 ghz	1.44
	Fru 3-292 m24m-xxx	2,92 mm masculí	2,4 mm masculí	Dc -40 ghz	1.35
	Fru 3-24 m24m-xxx	2,4 mm masculí	2,4 mm masculí	Dc -40 ghz	1.35

FRA3\/GT2501 Muntatge de cables estable de baixa pèrdua (26,5 GHz)
	Estructura del diàmetre del material (mm)
	1	Conductor interior	Acer de coure amb plafó platejat	1.45±0.05
	2	Aïllant	PTFE sòlid	3.99±0.05
	3	Blindatge interior	Banda de coure platejat de plata	4.19±0.05
	4	Blindatge exterior	Trena de filferro de coure platejat	4.42±0.05
	5	jaqueta	Fep	5.21±0.13

Atenuació, potència (condició de prova al nivell del mar de 20 graus)
Freqüència (GHz)	1	5	10	18	26.5
Atenuació (db\/m)	0.26	0.52	0.76	1.05	1.28
Potència (W)	800	350	---	100	---

Propietats elèctriques i mecàniques
Freqüència (GHz)	Impedància (ω)	Taxa de transmissió	Capacitança	Blindatge	Temperatura de funcionament distància	Radi mínim de flexió	Mecànic Estabilitat de la fase
26.5	50	80.4%	86 pf\/m	>100 dB	-65 grau ~ +165 grau	6.35mm	10GHz\/3 graus 18GHz\/5 graus
Models comuns i indicadors tècnics

Cuadre	Sku	Connector 1	Connector 2	Lliure	Pèrdua de retorn\/VSWR

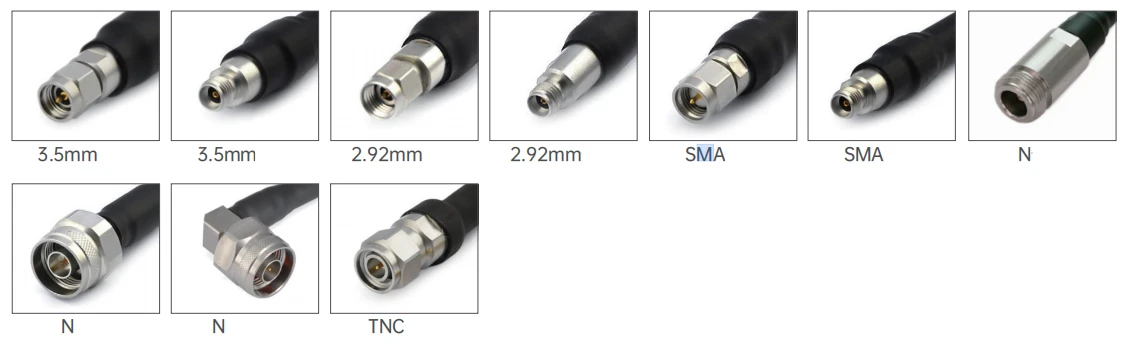

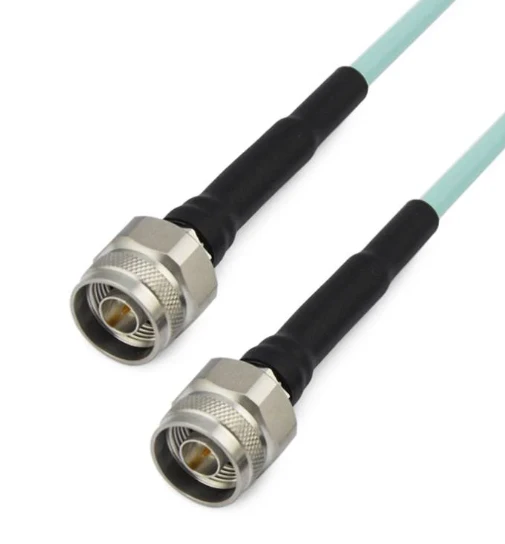

	Fra 3- nmnm-xxx	N masculí	N masculí	Dc -18 ghz	1.25

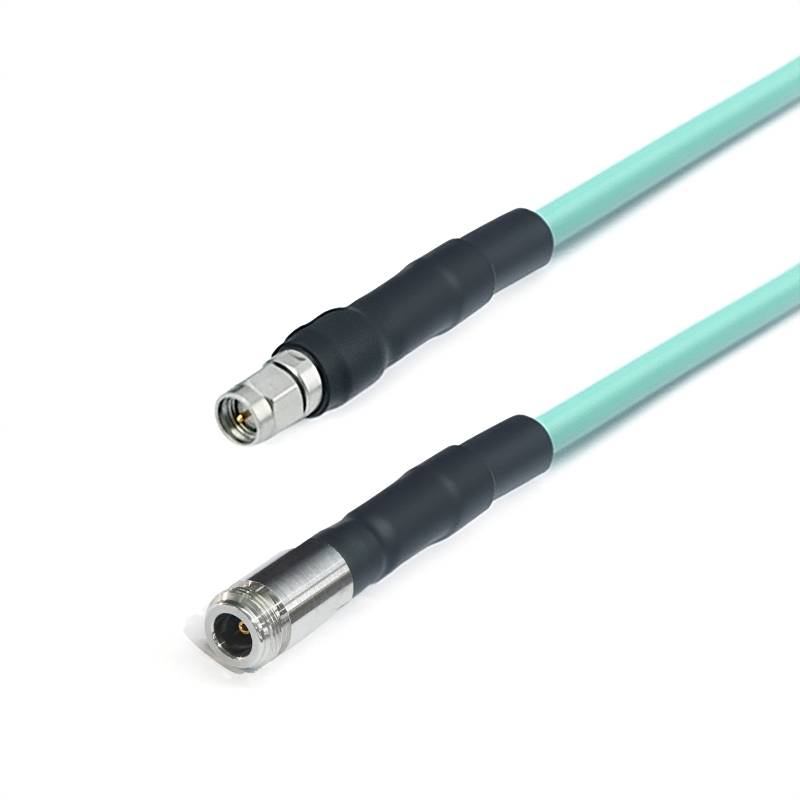

	Fra 3- nfsmm-xxx	N femella	SMA masculí	Dc -18 ghz	1.25

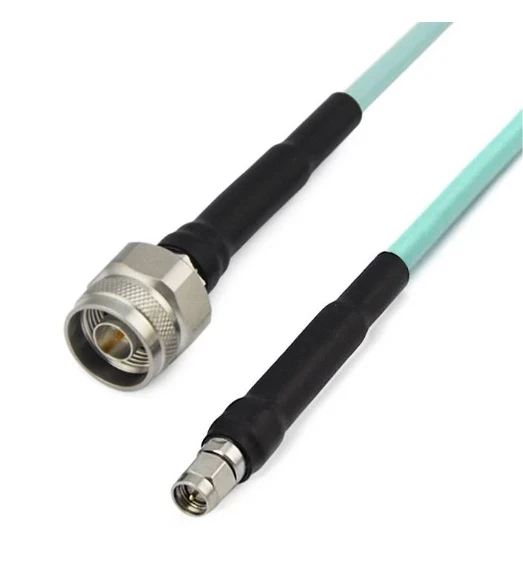

	Fra 3- nmsmm-xxx	N masculí	SMA masculí	Dc -18 ghz	1.25

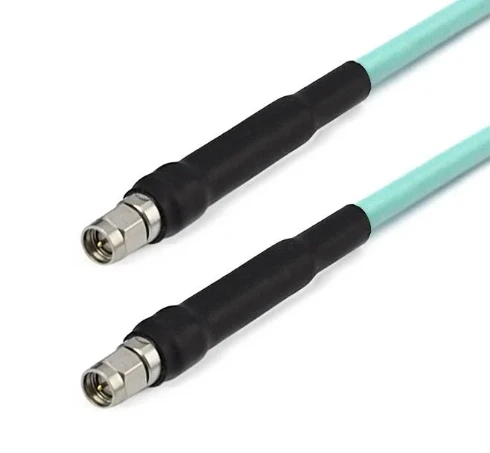

	Fra 3- smmsmm-xxx	SMA masculí	SMA masculí	Dc -18 ghz	1.25

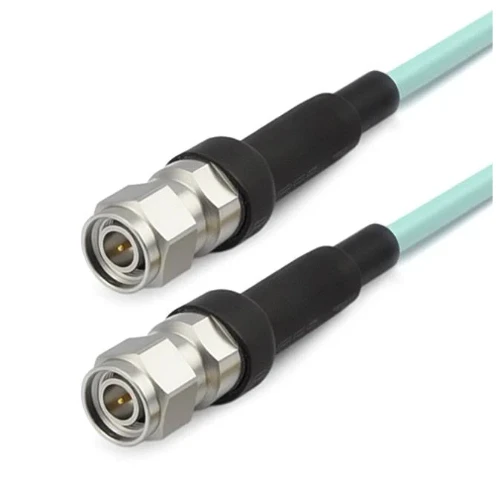

	Fra 3- tncmtncm-xxx	Tnc masculí	Tnc masculí	Dc -18 ghz	1.30
