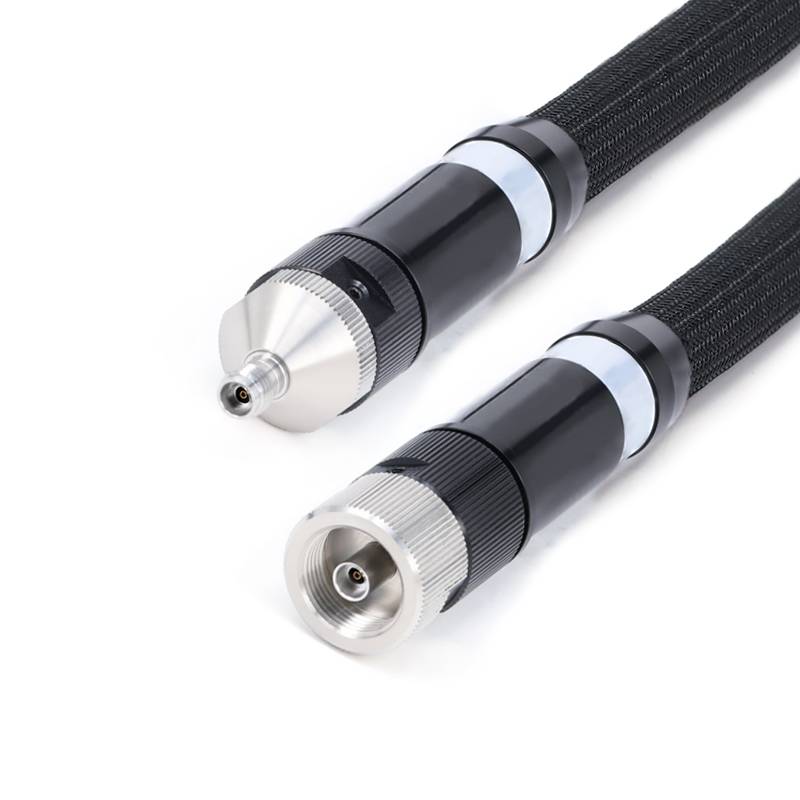

Cables de prova de VNA
La sèrie de conjunts de cables VNA de VNA de FlexIRF està dissenyada per proporcionar als clients un valor de mesurament de Network Analyzer (VNA) repetible i precís .
En els escenaris de proves dels analitzadors de xarxa vectorial (VNAS), la vulnerabilitat de les interfícies coaxials de precisió ha estat un repte de la indústria .
Descripció
Introducció del producte
La sèrie de conjunts de cables VNA de VNA de FlexIRF està dissenyada per proporcionar als clients un valor de mesurament de Network Analyzer (VNA) repetible i precís .
En els escenaris de prova dels analitzadors de xarxa vector Degradació del rendiment elèctric a causa de la concentració de tensió . Això afecta directament la precisió de la prova i fins i tot pot causar fallades dels equips .
Característiques de l'estructura del producte

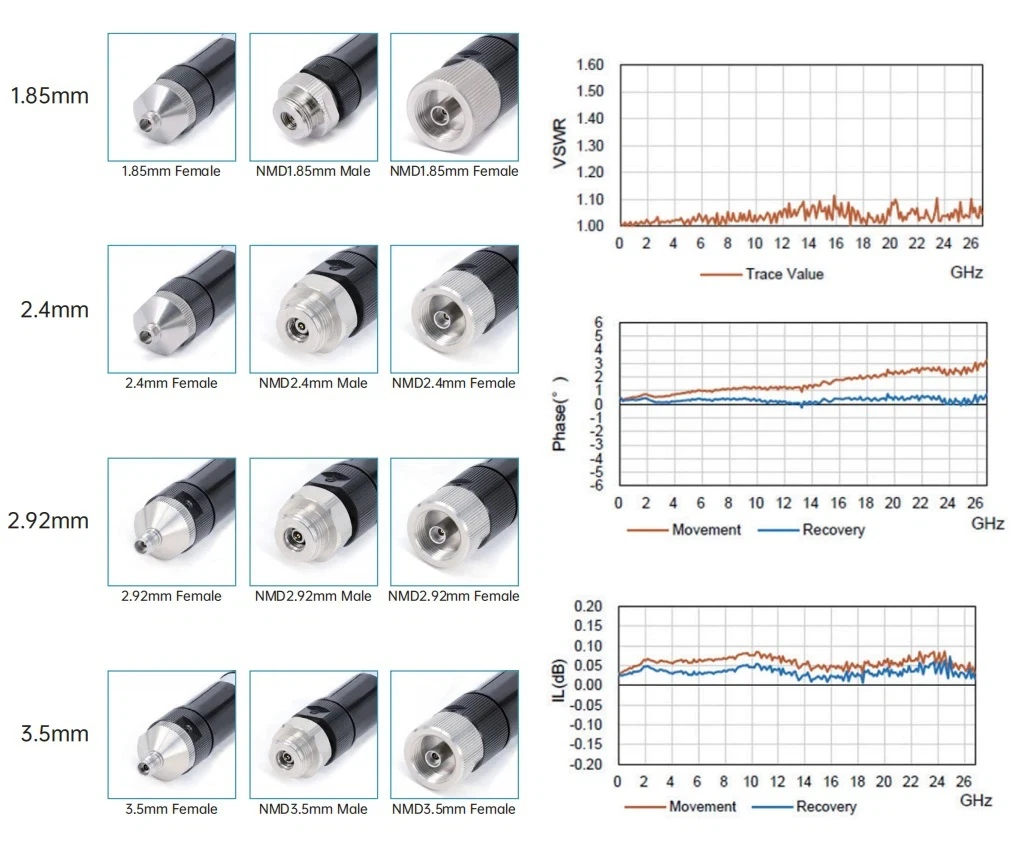

Basat en la classificació de freqüències, hi ha:
26 . 5GHz Munts de cable d'interfície de 3,5 mm, conjunts de cables de 4,4 mm de 2,4 mm, 67GHz 1,85 mm NMD Cable.
Els anomenats conjunts de cables NMD presenten connectors reforçats registrats per a les interfícies . Aquest disseny garanteix que la tensió mecànica durant l'ús és absorbida principalment pels components estructurals reforçats exteriors, impedint danys a la precisió interfícies coaxials .
Aplicació del producte

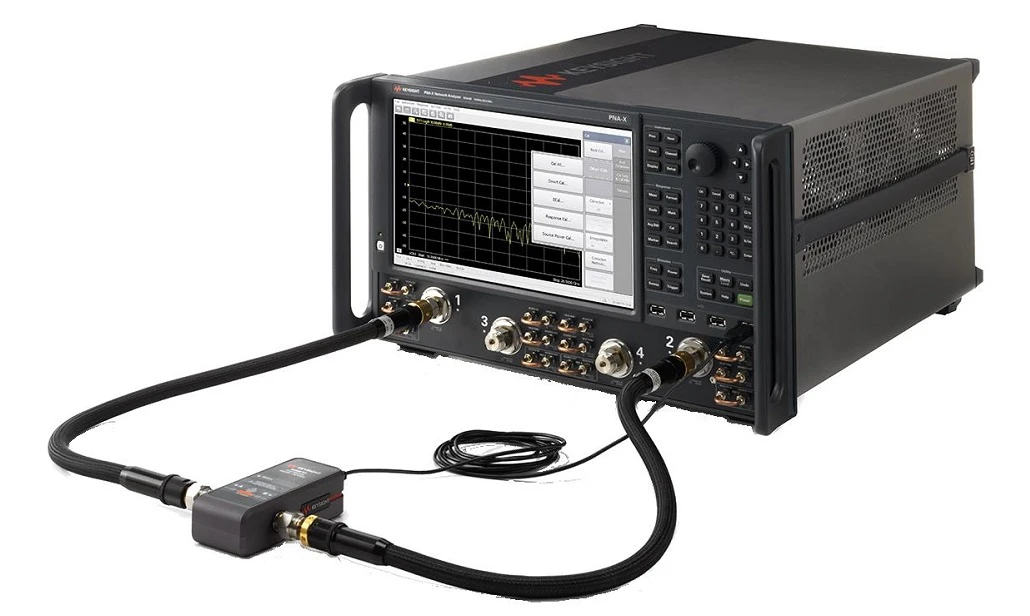

Els conjunts de cables de prova de VNA són cables de prova d’amplitud i fase d’alt rendiment que s’utilitzen principalment en els analitzadors de xarxa vector escenaris .
Notes importants
1. Per a conjunts de cables de longitud personalitzada, no us oblideu de deixar la informació de longitud a la pàgina de compra;
2. Tots els conjunts de cable poden proporcionar-se parells o grups igualats en fase; Si necessiteu que els cables siguin coincidents, envieu -nos un correu electrònic: sales@flexirf.com
Dades d’especificació del producte
|
Configuració |
|
|
Connector 1 Tipus |
Nmd3.5mm/nmd2.92mm/nmd2.4mm/nmd1.85mm |
|
Connector 1 Impedància |
50 ohms |
|
Connector 1 Polaritat |
Estàndard |
|
Connector 2 Tipus |
Nmd3.5mm/nmd2.92mm/nmd2.4mm/nmd1.85mm |
|
Impedància del connector 2 |
50 ohms |
|
Connector 2 Polaritat |
Estàndard |
|
Mètode de muntatge del connector |
Res |
|
Estil del cos del connector |
Directament |
|
Informació dels materials |
|
|
Contacte central |
Llautó daurat, xapat d'or de coure de beril·li |
|
Contacte exterior |
Acer inoxidable passivat |
|
Cos |
Acer inoxidable passivat |
|
Dielèctric |
PTFE |
|
Dades mediambientals |
|
|
Rang de temperatura |
-40 grau a +165 grau |
|
2011/65/UE (ROHS) |
Complicant |
Tipus de producte
|
Cables de prova de VNA |
|||||
|
|
|||||
| Models comuns i indicadors tècnics | |||||
|
Cuadre |
Sku |
Connector 1 |
Connector 2 |
Lliure |
Pèrdua de retorn/VSWR |
 |
Vna -35 f35f -630 |
Femella de 3,5 mm de nmd |
Femella de 3,5 mm |
Dc -26.5 ghz |
1.30 |
 |
Vna -35 m35f -630 |
Femella de 3,5 mm de nmd |
Home de 3,5 mm de nmd |
Dc -26.5 ghz |
1.30 |
 |

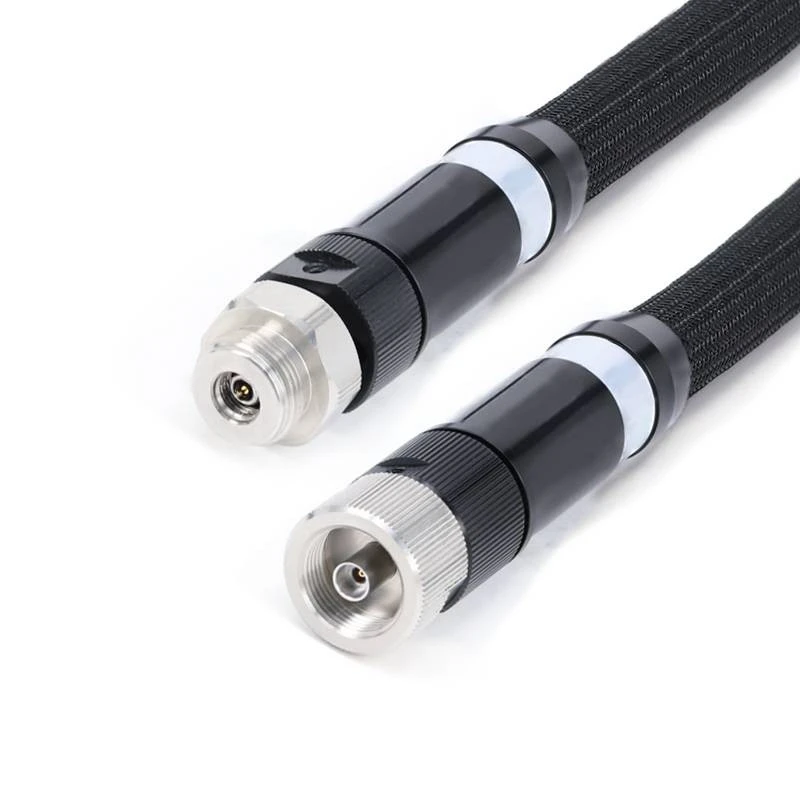

Vna -292 f292f -630 |
Femella de 2,92mm NMD |
Femella de 2,92 mm |
Dc -40 ghz |
1.30 |
 |
Vna -292 m292f -630 |
Femella de 2,92mm NMD |
Femella de 2,92mm NMD |
Dc -40 ghz |
1.30 |
 |
Vna -24 f24f -630 |
Femella de 2,4 mm NMD |
2,4 mm femella |
Dc -40 ghz |
1.35 |
 |
Vna -24 m24f -630 |
Femella de 2,4 mm NMD |
2,4 mm nmd masculí |
Dc -50 ghz |
1.35 |
 |

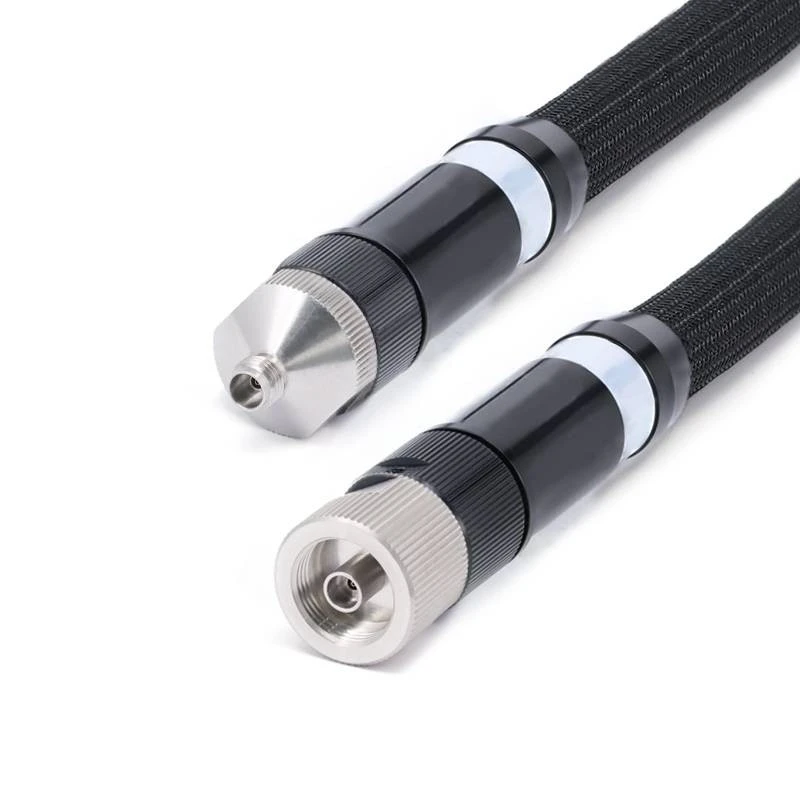

Vna -185 f185f -630 |
1,85 mm de nmd femenina |
1,85 mm femella |
Dc -67 ghz |
1.50 |
 |

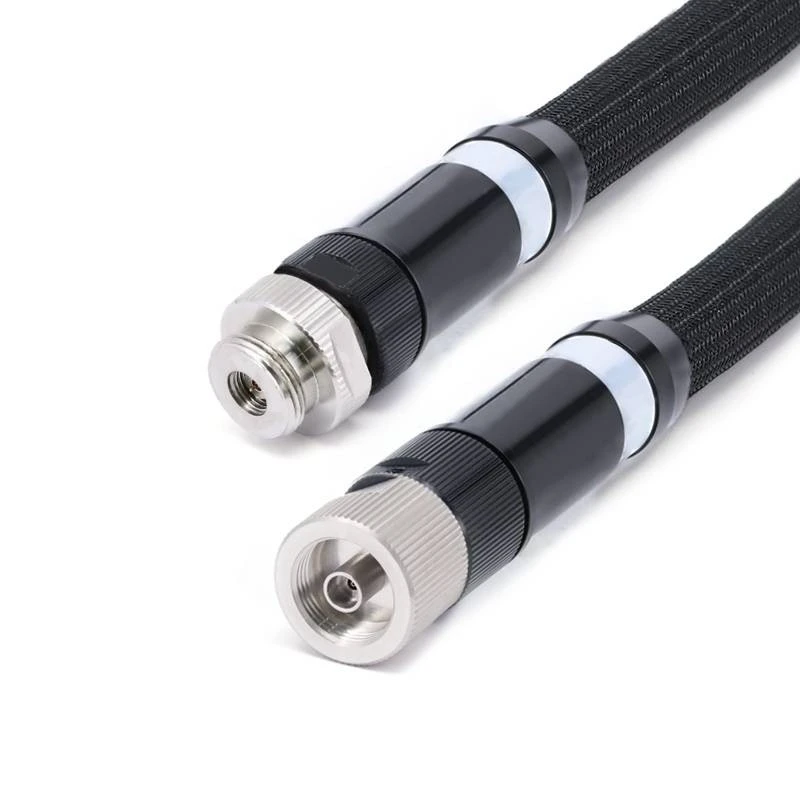

Vna -185 f185m -630 |
1,85 mm de nmd femenina |
1,85 mm nmd masculí |
Dc -67 ghz |
1.50 |
