Connectors de terminals

Aquest connectors de terminal compta amb un rendiment excepcional . Es pot transmetre de manera eficient els senyals a través de la banda de freqüència de RF ultra -ampla de DC ~ 110GHz, salvaguardant la integritat del senyal en gran mesura i reduint significativament la atenuació del senyal i el reflex {{3} A més, pot suportar nombroses insercions i eliminacions, assegurant connexions de fiabilitat d'alta .

Es destaca en la comoditat de manteniment, permetent una reemplaçament senzilla i un desmuntatge fàcil i reparació . amb una impedància coincident de 50 ohms, té una pèrdua d'inserció baixa, minimitzant efectivament la pèrdua d'energia del senyal . que ofereix un rang divers de tipus de port, inclosos SMA, 2 . 92mm, 2 .}}}}}}}}.. GPO (SMP), GPPO (MINI-SMP), etc., permetent una adaptació flexible als requisits de diversos dispositius i sistemes de RF.

Els connectors de terminals presenten principalment un disseny directe a través del disseny . No obstant això, un subconjunt d'aquests connectors inclou una configuració angular de 90 graus, oferint flexibilitat per complir diversos requisits d'instal·lació .

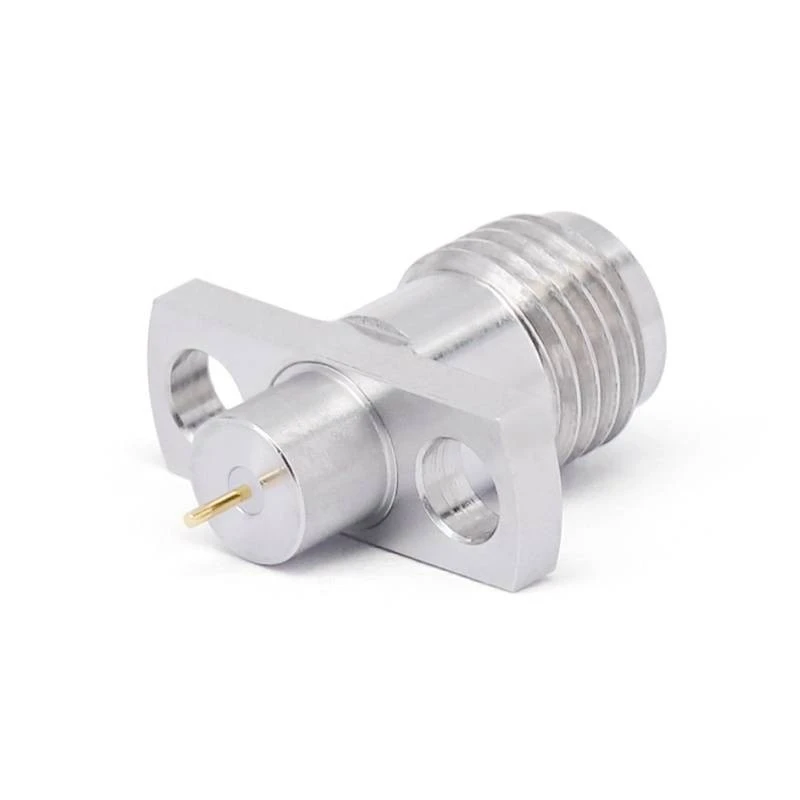

En termes d’instal·lació, hi ha una varietat d’opcions disponibles . Les brides de muntatge inclouen tant 4 - forat com {2 - configuracions de forat, que permeten adjunts segurs en diferents configuracions . A més, connectors de terminal amb interfícies externes.

Quan es tracta d’interfície amb tancaments o cavitats, els connectors terminals admeten tres mètodes de transició diferents . L’aire - paret dielèctrica - Mètode de penetració garanteix una transmissió de senyal eficient amb interferències mínimes . L’opció de penetració insuidant - paret dielèctrica - ofereix un aïllament elèctric enhorat, suitable per a les aplicacions que requereix una insuulació estricta Wall dielèctric: el mètode de penetració proporciona blindatge i robustesa mecànica, ideal per a entorns d’alt rendiment i resistent .

Amb el seu rendiment excepcional, aquests connectors terminals s’utilitzen àmpliament en el camp de la infraestructura de comunicació i són components clau indispensables de les estacions base, equips de comunicació per satèl·lit i sistemes de xarxa d’àrea local sense fil (WLAN) {{0 i contribuint al funcionament estable i eficient de tot l'enllaç de comunicació .

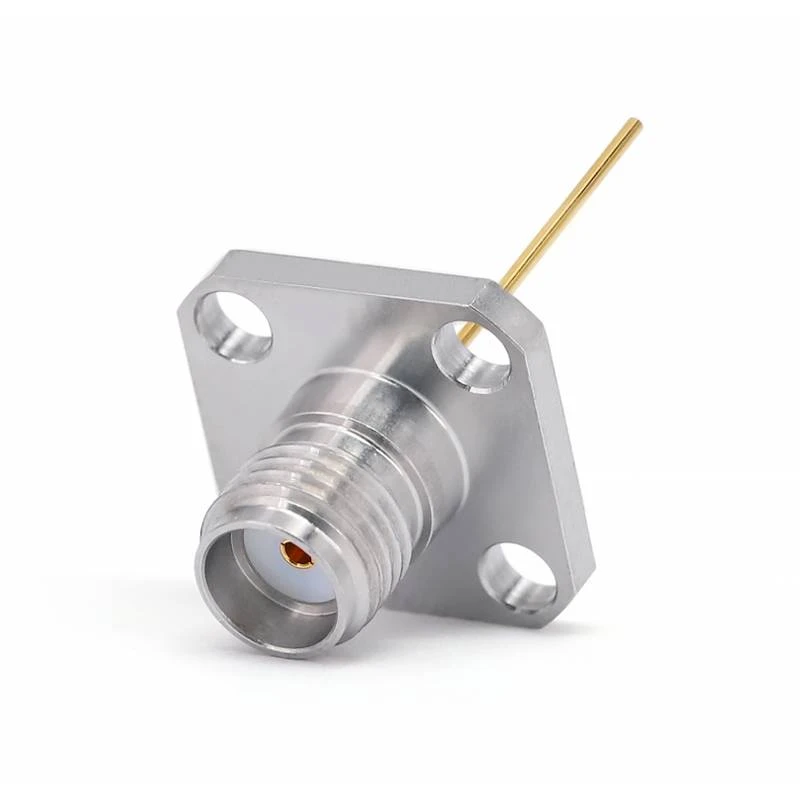

Connectors de terminal SMA

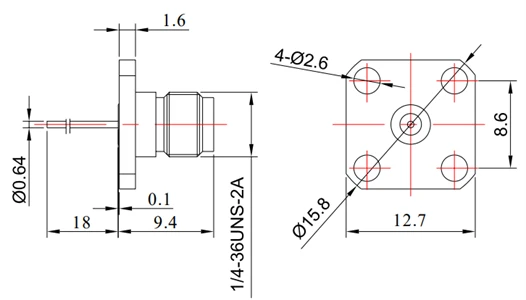

Sku	Frecuència	Pin L	Peix D	Vswr	Instal·lació
Fr 2- sma-kfd0110	Dc - 26.5 ghz	18mm	0,64 mm	1.15	Bloqueig de cargol

Sku	Frecuència	Pin L	Peix D	Contacte D	Vswr	Instal·lació
Fr 2- sma-kfd0101	Dc - 26.5 ghz	2mm	0,8 mm	4mm	1.15	Bloqueig de cargol
Sku	Frecuència	Pin L	Peix D	Dielèctric d	Vswr	Instal·lació
Fr 2- sma-kfd0405a	Dc - 26.5 ghz	1.3mm	0,4 mm	3.2mm	1.15	Bloqueig de cargol

Connectors de terminal SMA

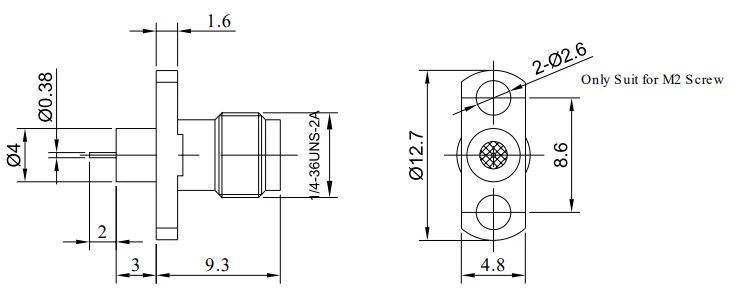

Sku	Frecuència	Pin L	Peix D	Vswr	Instal·lació
Fr 2- sma-kfd0702	Dc - 26.5 ghz	2mm	0,38 mm	1.15	Bloqueig de cargol

Connectors de terminal de 2,92 mm

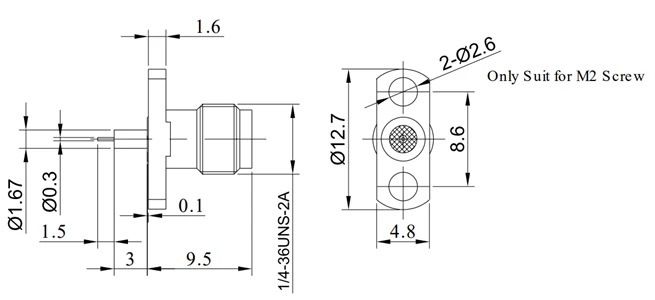

Sku	Frecuència	Pin L	Peix D	Dielèctric d	Vswr	Instal·lació
Fr 2-2.92- kfd0705	Dc - 26.5 ghz	1,5 mm	0,30 mm	1.67mm	1.15	Bloqueig de cargol
Sku	Frecuència	Pin L	Peix D	Contacte D	Vswr	Instal·lació
Fr 2-2.92- kfd0402	Dc - 26.5 ghz	1,5 mm	0,3 mm	4mm	1.15	Bloqueig de cargol
Sku	Frecuència	Pin L	Peix D	Dielèctric d	Vswr	Instal·lació
Fr 2-2.92- kfd0405	Dc - 26.5 ghz	1,5 mm	0,3 mm	1.67mm	1.15	Bloqueig de cargol

Connectors de terminal GPO (SMP) i GPPO (Mini-SMP)
Sku	Frecuència	Pin L	Peix D	Contacte D	Vswr	Instal·lació
Fr 2- gppo (m) -jd 1- f	Dc - 65 ghz	1.8mm	0,30 mm	2.18mm	1.32@18GHz	Soldadura
Sku	Frecuència	Pin L	Peix D	Cargolar	Vswr	Instal·lació
Fr 2- gpo-jyd12g	Dc - 26.5 ghz	1.2mm	0,45 mm	M5*0.5	1.40	Fil de cargol
Sku	Frecuència	Pin L	Peix D	Cargolar	Vswr	Instal·lació
Fr 2- gppo-jyd 2- f	Dc - 40 ghz	1 mm	0,3 mm	M4*0.5_6g	1.22	Fil de cargol

Connectors de terminal GPO (SMP)

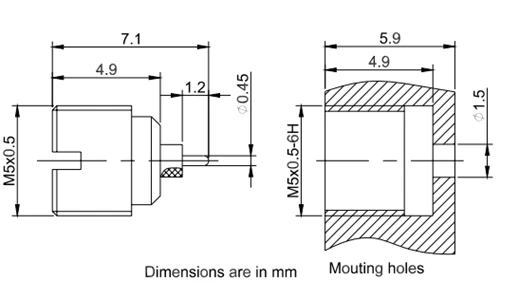

Sku	Frecuència	Pin L	Peix D	Cargolar	Vswr	Instal·lació
Fr 2- gpo-jyd26ag-l	Dc - 26.5 ghz	2mm	0,45 mm	M5*0.5	1.40	Fil de cargol
Sku	Frecuència	Pin L	Peix D	Cargolar	Vswr	Instal·lació
Fr 2- gpo-jyd26g-l	Dc - 40 ghz	2mm	0,7 mm	M5*0.5	1.43	Fil de cargol
