Tipus de per què els atenuadors de RF tenen entrada masculina i sortida femenina?

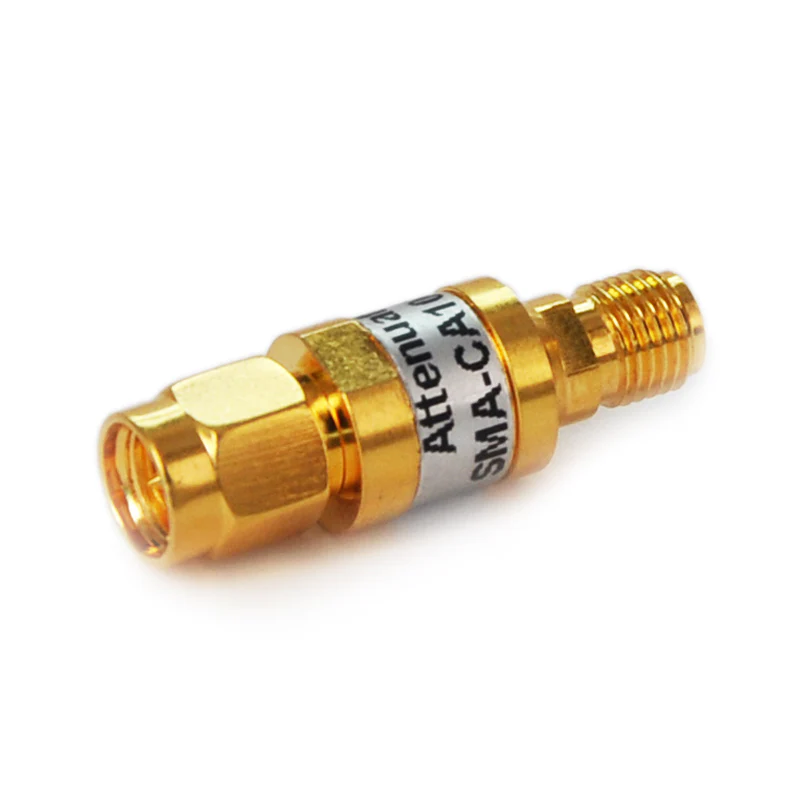

La funció principal d’un atenuador de freqüència de ràdio (RF) és reduir la potència del senyal, i normalment es connecta directament a fonts de senyal com generadors de RF i amplificadors de potència . Els atenuadors de RF normalment adopten un disseny amb un connector masculí per a l’entrada i un connector femení per a la sortida, que està relacionat amb factors com ara estabilitat de connexió, compatibilitat, estandardització de la indústria i prevenció de danys . Segueix:

1. Estabilitat de la connexió
Els connectors masculins solen tenir una estructura de tipus PIN, mentre que les connectors femenines tenen una estructura de tipus Jack . Aquest mètode de connexió masculina - femenina pot proporcionar un efecte de connexió relativament estable . POBRE CONTACTE .

2. Compatibilitat i normalització dels equips de la indústria
Al camp RF, les fonts de senyal solen estar equipades amb connectors femenines (com ara instruments de RF i amplificadors) . Si l’atenuador té una entrada masculina, es pot inserir directament a la font de senyal sense adaptadors addicionals, minimitzant la pèrdua de connexió en la major extensió .
Els cables RF solen tenir un connector masculí en un extrem i un connector femení a l’altre extrem . com a dispositiu intermedi, l’atenuador ha de complir aquests estàndards .
Per tant, un atenuador amb una entrada masculina es pot connectar directament a l'extrem de sortida femenina de la font del senyal i el seu extrem de sortida femenina es pot connectar fàcilment a altres dispositius RF .

3. protecció dels equips de prova de RF
Un ús comú dels atenuadors de RF és protegir els equips de recepció sensibles dels senyals d’alimentació d’alta potència . A més, per a alguns atenuadors amb alta precisió, la protecció del connector de sortida pot assegurar millor l’estabilitat de la sortida del senyal i la precisió de l’atenuació .

Reduir connectors addicionals i millorar la integritat del senyal
Si un atenuador està dissenyat amb connectors femenins tant per a entrada com per a la sortida, els usuaris han d'utilitzar un adaptador masculí addicional - a - masculí per connectar -lo a la font del senyal:

4. Els adaptadors addicionals introduiran la pèrdua d'inserció .

Massa punts de connexió poden augmentar la reflexió del senyal i la proporció d'ona permanent (vswr) .

Les connexions soltes poden afectar la precisió de la mesura . No obstant això, un atenuador amb una entrada masculina i una sortida femenina es pot connectar directament, reduint la necessitat d'adaptadors addicionals i la millora de la fiabilitat del sistema .

5. Camps d'aplicació

Xarxes de concordança d’antena

Sistemes de comunicació sense fils per al control d’energia

Sistemes de radar i microones

Prova d'enllaç de RF

En aquestes aplicacions, els dispositius RF solen seguir les especificacions de connector femení estandarditzades, i els cables de RF solen tenir un connector masculí en un extrem i un connector femení a l’altre extrem . el disseny de l’atenuador amb una entrada masculina i una sortida femenina fa que sigui més adaptable i compatible .
