Per què existeixen 0 db atenuators?



Molts enginyers de RF no poden ni tan sols conscients de l’existència de {{0}} db atenuators . a primera vista, 0DB atenuators poden semblar contraintuitius, tot i que el seu nom suggereix que la seva funció principal és reduir la intensitat del senyal, però en realitat no introdueixen cap atenuació {{4}. No obstant això Atenció del senyal . Aquí teniu un desglossament detallat dels seus principals usos:



1. coincidència d'impedàncies
Un dels rols més crítics dels atenuadors db 0 és assegurar la coherència de la impedància en els sistemes electrònics i la freqüència de ràdio (RF) .

Molts sistemes electrònics (com ara transmissors de radiofreqüència, antenes i equips de prova) estan dissenyats per operar amb impedàncies característiques específiques (normalment 50ω o 75Ω) . Impedància Els desajustos entre components connectats poden causar reflexions del senyal, que degraden la integritat del senyal, redueix Impedància precisa i normalitzada (e . g ., 50ω) a la seva entrada i ports de sortida . quan s'insereixen entre components desajustats, "ponten" la bretxa d'impedància, minimitzant reflexions i garantint una transmissió de senyal eficient sense alterar l'amplitud del senyal .



2. Adaptació mecànica/interfície

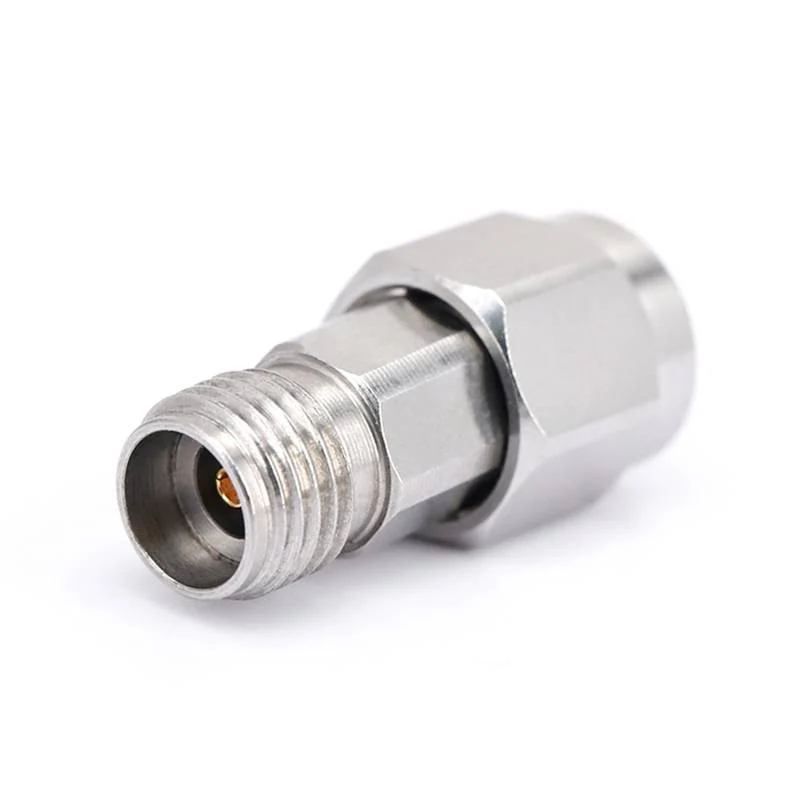

En sistemes complexos, els components sovint utilitzen diferents tipus de connectors (com ara SMA, N-Type, BNC) o Formes físiques . 0 Els atenuadors db s’utilitzen freqüentment com a adaptadors per resoldre aquestes incompatibilitats .



3. Referència de calibració i prova
A RF, les proves de microones i òptiques, la precisió és crucial . 0 dB Els atenuadors serveixen de valuoses eines de calibració i punts de referència: actuen com a "estàndard conegut" en les configuracions de prova .



4. consistència del camí del senyal
En sistemes on els requisits d'atenuació canvien dinàmicament (com ara xarxes de comunicació o sistemes de radar), 0 dB Els atenuadors poden mantenir uniformitat mecànica i elèctrica a la cadena de senyal:



Per exemple, un sistema pot canviar entre utilitzar un atenuador de 5 dB (per reduir els senyals forts) i requerir cap atenuació (per gestionar senyals febles) . Inserir un 0 atenuador dB quan no es necessita atenuació Canvis inesperats en la fase, el retard o la impedància del senyal que podrien interferir amb el rendiment del sistema .



5. Aïllament i protecció
Tot i que no redueixen l’amplitud del senyal, 0 Els atenuadors dB solen integrar -se amb les característiques de disseny que proporcionen aïllament elèctric o protecció: poden tapar components sensibles (com els receptors) de les espigues de tensió o reflexions generades per dispositius aigües avall (com els transmissors) . els seus circuits interns (e .} G {{{{{{{{3} {3} {3} {3} {3} {3 xarxes resistents) poden amortir senyals transitòries o evitar que la potència inversa perjudicial danyi els equips amunt . en sistemes d’alta freqüència, fins i tot sense atenuació, poden reduir el “crosstalk” aïllant diferents seccions de la ruta del senyal .



Exemples d’aplicació

Sistemes de comunicació de RF: A 0 db atenuador entre un transceptor i una antena garanteix la coincidència de la impedància de 50Ω, maximitzant la transmissió de potència .

Laboratius de prova: A 0 db atenuator (SMA-a-bnc) s'utilitza per connectar un generador de senyal i un oscil·loscopi, que serveix com a adaptador d'interfície i una referència de calibració .

Retransissió: En sistemes de vídeo, 75ω 0 Els atenuadors db coincideixen amb els cables coaxials amb els amplificadors, evitant reflexions del senyal que causen fantasma o distorsió .



En conclusió, 0 Els atenuadors de DB no són "inútils", sinó que són components versàtils que resolen els reptes d'enginyeria clau relacionats amb la impedància, la connectivitat, la calibració i l'estabilitat del sistema i el seu valor s'estén molt més enllà de l'atenuació del senyal .
