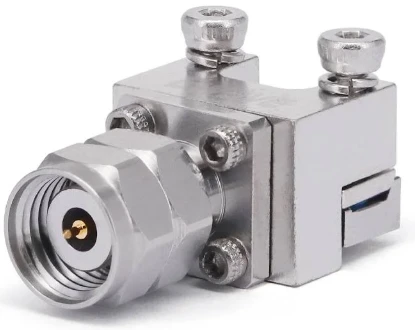

Connectors de llançament final

Els connectors de llançament de FlexIRF, disponibles a SMA, 2 . 92mm, 2,4 mm, 1,85 mm i 1,0 mm de variants, estan dissenyats per satisfer els requisits més exigents en aplicacions de freqüència d'alta freqüència.
Aquests connectors de llançament final presenten un rendiment elèctric excepcional . amb el seu disseny de precisió: poden suportar freqüències fins a nivells extremadament alts .

Enviar la consulta

Descripció

Introducció del producte

Aquests connectors de llançament final presenten un rendiment elèctric excepcional . amb el seu disseny de precisió, poden suportar freqüències fins a nivells extremadament alts . Els connectors 2 . 92mm, per exemple, són capaços de manejar freqüències de fins a 40GHz, mentre que els 2 . 4mm poden arribar 50GHz . Els connectors de 1,85 mm ofereixen un rendiment excel·lent de fins a 67GHz, i els connectors de 1,0 mm són freqüències de suport a 110 GHz. Això els fa ideals per utilitzar -los en sistemes avançats de comunicació sense fils, aplicacions aeroespacials i de defensa i transferència de dades d’alta velocitat.

Producte Body Style

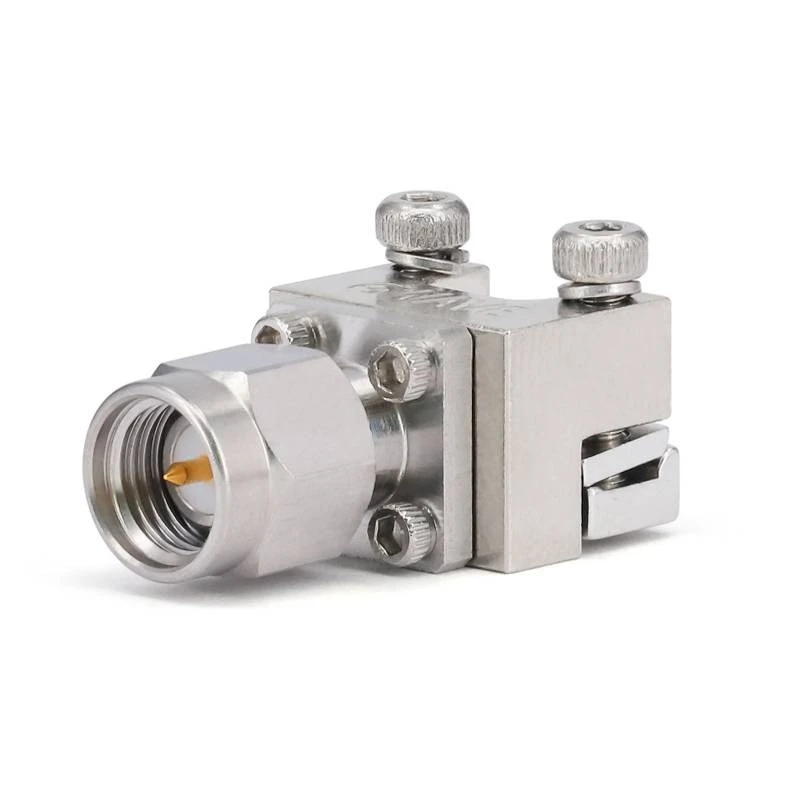

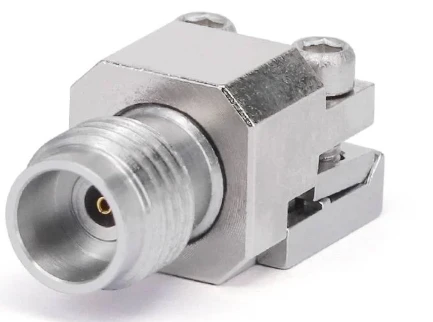

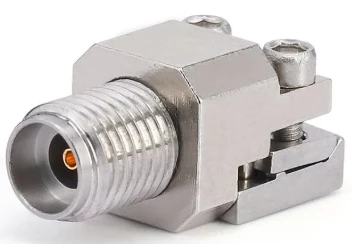

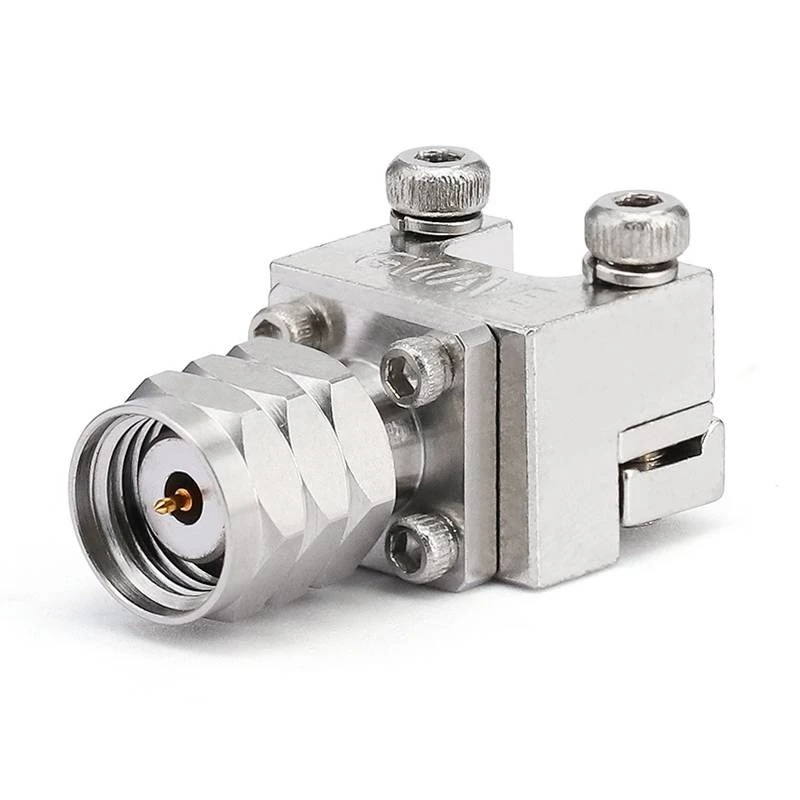

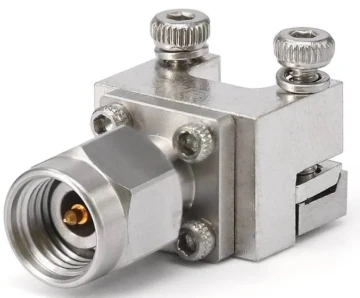

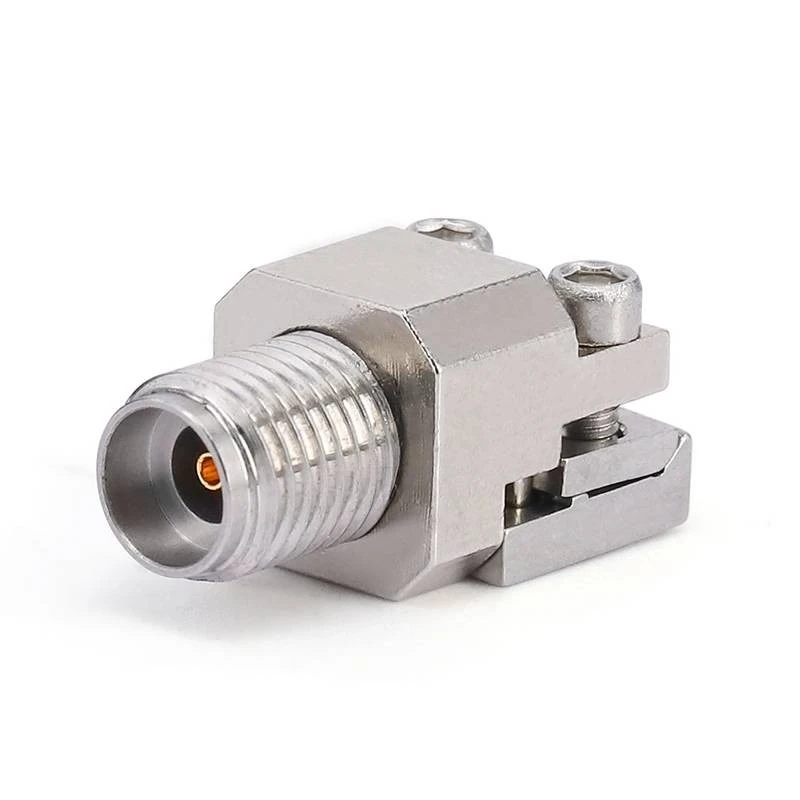

Connector Solderless llançament per a PCB, el pin central té diàmetre 0 . 23mm, 0 . 3mm i 0 . 51mm. Aquest connector té un cos tri-metal de llautó i garanteix un excel·lent rendiment de microones amb baixa pèrdua d’inserció i VSWR de 1.35. Aquest connector està fabricat precisament a indústries de RF com Military & Space. Construït amb materials d’alta qualitat, el seu disseny compacte i lleuger també els fa adequats per a aplicacions on l’espai i el pes siguin factors crítics.

Aplicació del producte

Els connectors sense soldadura de llançament final troben aplicacions extenses en diversos camps . en l'àmbit de les telecomunicacions, tenen un paper crucial en la transmissió de dades d'alta velocitat, assegurant que la transferència perfecta d'energia de microwave des de cables coaxials fins als circuits de PCB Els objectius . La seva capacitat per minimitzar les reflexions els fa ideals per a aquesta aplicació on la recepció i la transmissió de senyal precises són Vita .

FAQ de contractació

Com resoldre els problemes dels connectors durant l'ús?

Envieu un correu electrònic a vendes @flexirf . com sobre el problema amb les imatges o un vídeo petit serà millor, trobarem el problema i el solucionarem . Si es trenca, us enviarem una nova part gratuïta si al període de garantia .

Dades d’especificació del producte

Configuració
Tipus de connector	SMA/2.92mm/2,4 mm/1,85 mm
Impedància del connector	50 ohms
Polaritat del connector	Estàndard
Mètode de muntatge del connector	Flanca de 2 forats
Tipus d'interfície del connector 2	Pin de 0,30 mm / 0,51 mm
Mètode de fitxer adjunt	Contacte
Informació dels materials
Contacte central	Cube Gold Plated
Contacte exterior	Acer inoxidable
Cos	Xapat de llautó trimetal
Dielèctric	Peek/Ptfe
Dades mediambientals
Rang de temperatura	-55 grau a +165 grau
2011/65/UE (ROHS)	Complicant

Tipus de producte

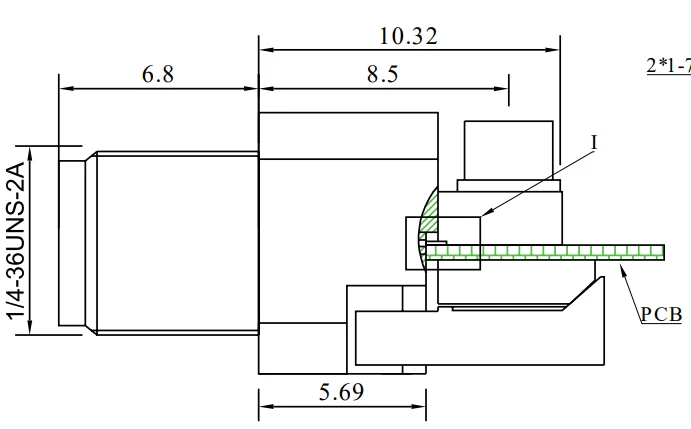

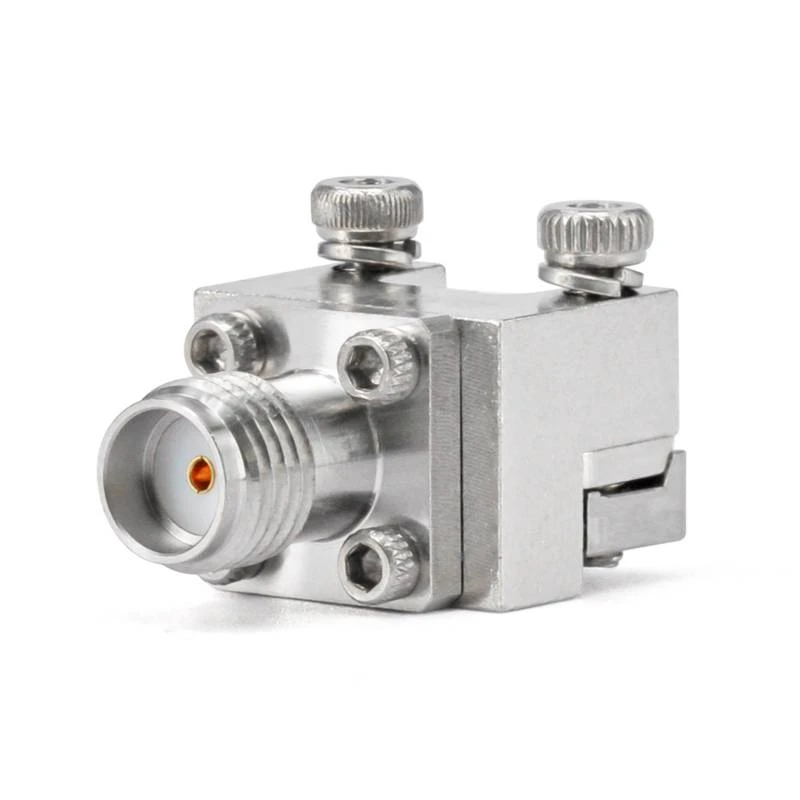

Tipus de connector	Dibuix	Sku	Diàmetre	Frecuència	Vswr	Espai de muntatge de forat

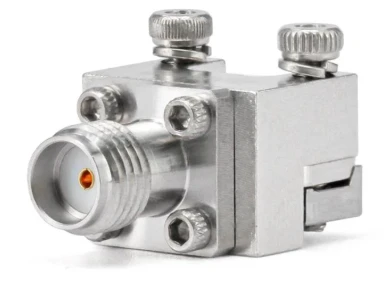

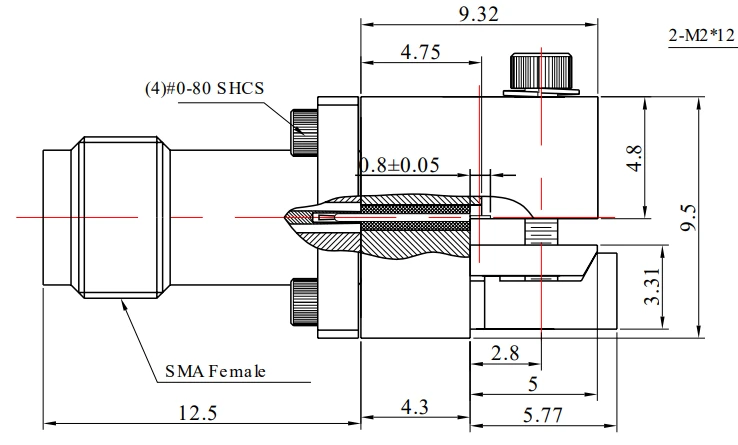

Sma		Fr 2- sma-kfd0830	0,30 mm	Dc -26.5 ghz	1.25	9,5 mm
		Fr 2- sma-kfd0851	0,51 mm	Dc -26.5 ghz	1.25	9,5 mm

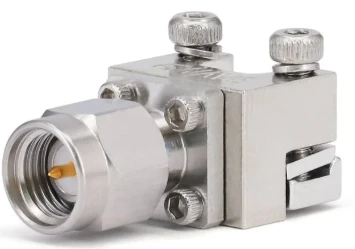

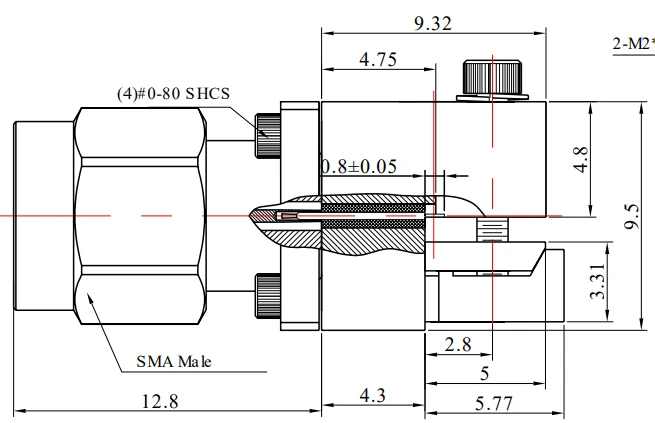

		Fr 2- SMA-JFD0830	0,30 mm	Dc -26.5 ghz	1.25	9,5 mm
		Fr 2- SMA-JFD0851	0,51 mm	Dc -26.5 ghz	1.25	9,5 mm

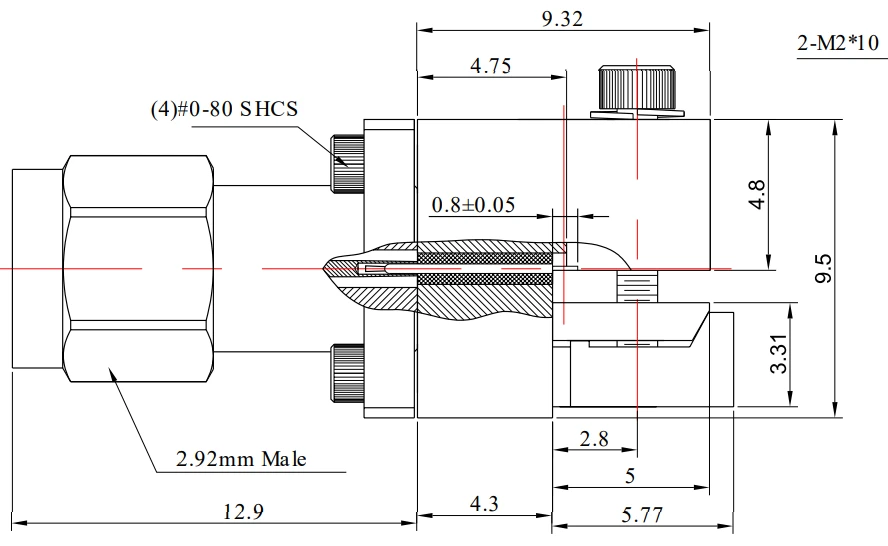

Tipus de connector	Dibuix	Sku	Diàmetre	Frecuència	Vswr	Espai de muntatge de forat

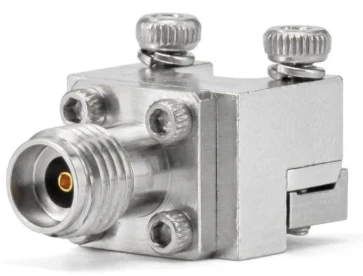

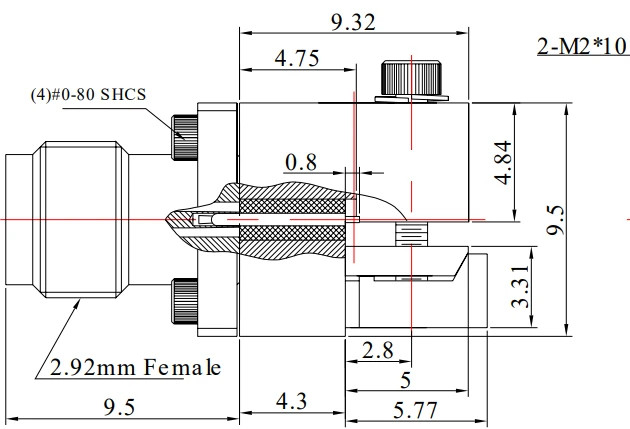

2.92mm		Fr 2-2.92- kfd0830	0,30 mm	Dc -40 ghz	1.30	9,5 mm
		Fr 2-2.92- kfd0851	0,51 mm	Dc -40 ghz	1.30	9,5 mm
		Fr 2-2.92- kfd0923	0,23 mm	Dc -40 ghz	1.30	5.84mm
		Fr 2-2.92- jfd0830	0,30 mm	Dc -40 ghz	1.30	9,5 mm
		Fr 2-2.92- jfd0851	0,51 mm	Dc -40 ghz	1.30	9,5 mm

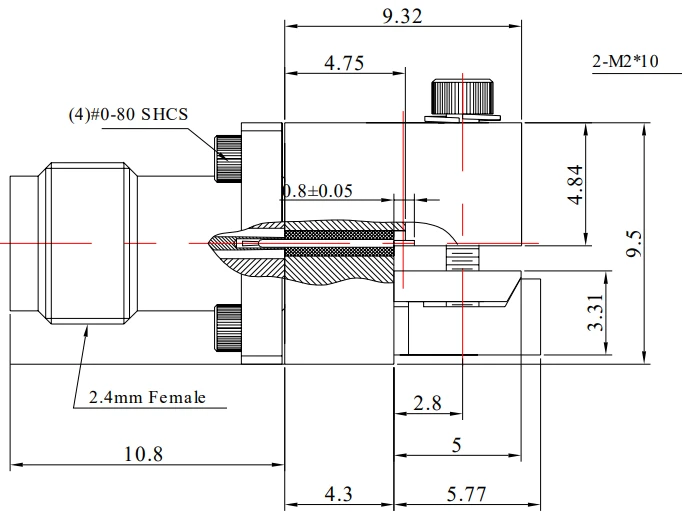

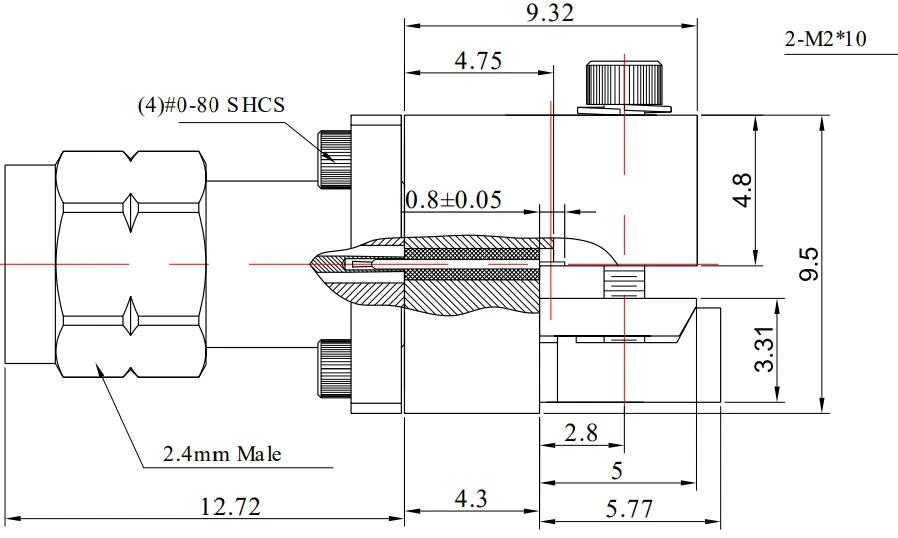

Tipus de connector	Dibuix	Sku	Diàmetre	Frecuència	Vswr	Espai de muntatge de forat

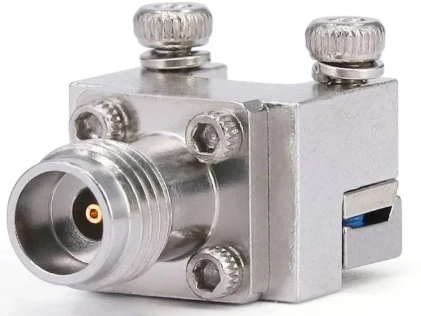

2,4 mm		Fr 2-2.4- kfd0830	0,30 mm	Dc -50 ghz	1.30	9,5 mm
		Fr 2-2.4- kfd0851	0,51 mm	Dc -50 ghz	1.30	9,5 mm
		Fr 2-2.4- jfd0830	0,30 mm	Dc -50 ghz	1.30	9,5 mm
		Fr 2-2.4- jfd0851	0,51 mm	Dc -50 ghz	1.30	9,5 mm
Tipus de connector	Dibuix	Sku	Diàmetre	Frecuència	Vswr	Espai de muntatge de forat

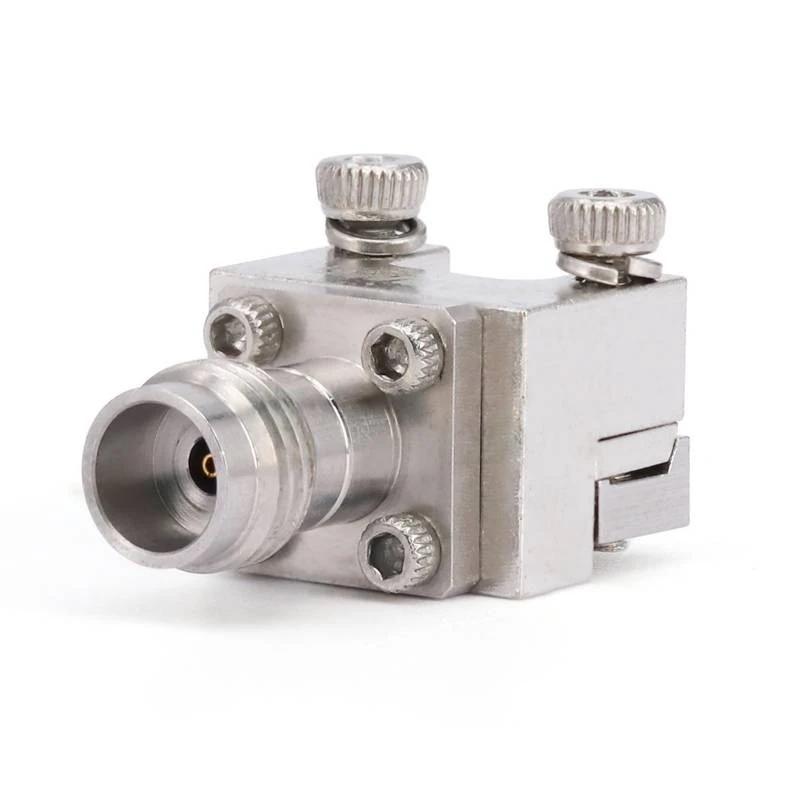

1.85mm		Fr 2-1.85- kfd0830	0,30 mm	Dc -65 ghz	1.35	9,5 mm
		Fr 2-1.85-- kfd0851	0,51 mm	Dc -65 ghz	1.35	9,5 mm
		Fr 2-1.85- kfd0923	0,23 mm	Dc -65 ghz	1.35	5.84mm
		Fr 2-1.85-- jfd0830	0,30 mm	Dc -65 ghz	1.35	9,5 mm
		Fr 2-1.85-- jfd0851	0,51 mm	Dc -65 ghz	1.35	9,5 mm
