Estructura de la placa PCB

L’estructura d’una placa PCB inclou principalment diverses estructures de capes de tauler com ara taulers d’una sola capa, taules de doble capa i taulers multicapa . A continuació, es mostra una anàlisi estructural detallada:

1. Taula d'una sola capa
Composició estructural: hi ha paper de coure a un sol costat i no hi ha cap paper de coure a l'altre costat . que els components se solen col·locar al costat sense paper de coure, i el costat amb paper de coure s'utilitza principalment per al cablejat i la soldadura .
Escenaris d'aplicació: adequats per a circuits simples, com ara rellotges electrònics, joguines, etc . El seu procés de producció és senzill i el cost és baix, però les seves funcions són relativament simples .

2. Taula de doble capa
Material del substrat: el que s'utilitza habitualment és fr -4, que és una barreja de fibra de vidre i resina epoxi . té una bona resistència mecànica, aïllament i resistència a la calor, i pot proporcionar un suport estable per a la placa de circuit .
Capa conductora: és a dir, paper de coure, que es distribueix als costats superiors i inferiors del substrat . Diversos patrons de circuit es formen a través del procés de gravat per a la transmissió actual . El gruix de la paper de coure es pot seleccionar segons els requisits . La fulla de coure d'unça és adequada per a circuits ordinaris .
Material aïllant: PP (prepreg) s’utilitza com a material aïllant al mig de la placa de doble capa . És una barreja de resina semi-curiosa i fibra de vidre, que pot enllaçar fermament les dues capes i assegurar-se que no hi ha un curtcircuit entre les dues capes .
Material de protecció de superfície: incloent màscara de soldadura i capa de serigrafia . La màscara de soldadura és generalment verda, vermella o negra, que s’utilitza per protegir la làmina de coure de l’oxidació i l’oxidació, i evitar que el soldador flueixi a llocs no desitjats durant la soldadura, només les pastilles que exposen coure; La capa de serilació sol ser tinta blanca, utilitzada per imprimir text o símbols com ara posicions i models de components a la placa PCB, facilitant el muntatge i el manteniment .
Escenaris d’aplicació: El procés de producció és relativament més senzill que el dels taulers de diverses capes . És adequat per a circuits de complexitat mitjana, com ara equips d’àudio, conjunts de televisió, etc .

3. Placa de diverses capes
Capa de senyal: usada per col·locar components i cablejar, és la capa principal que connecta diversos components, incloent la capa superior (capa superior), la capa inferior (capa inferior) i diverses capes de cablejat de senyal intermedi . El seu disseny de cable
Capa de potència i capa de terra: normalment situada a la capa mitjana, utilitzada per proporcionar una font d’alimentació estable i la posada a terra per a tota la placa de circuit ., per exemple, en una placa de quatre capes, la capa mitjana 1 pot servir com a "canal dedicat a la Capa o serveix de capa de cablejat per a un altre grup de línies de senyal .
La capa aïllant: Fr -4 o altres materials aïllants s'utilitzen per separar les diverses capes conductives, prevenir els curtcircuits i assegurar la independència i l'estabilitat dels senyals .

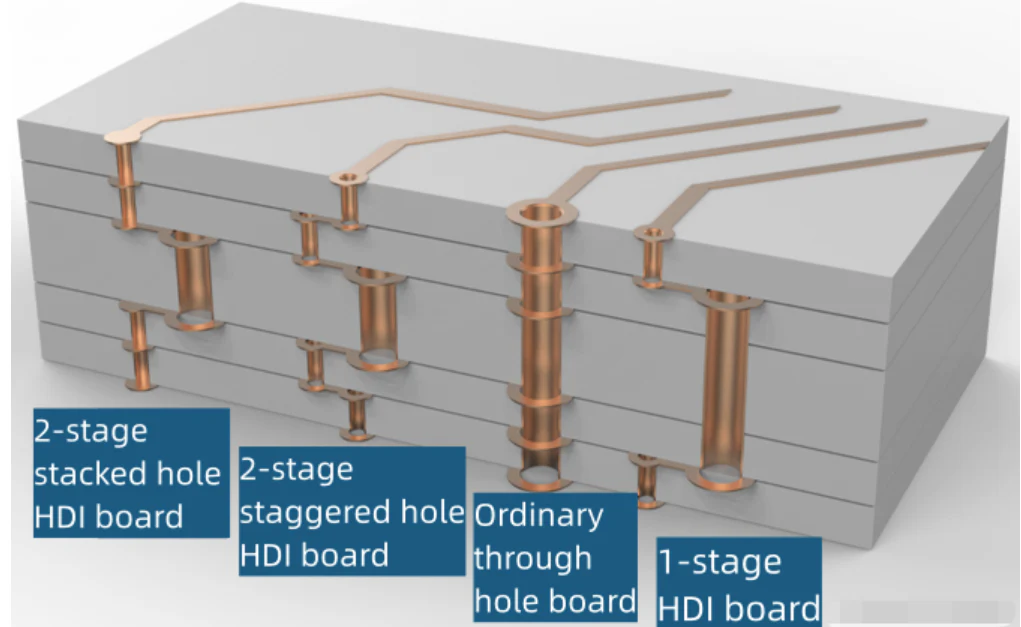

Vias: incloent -hi forats, forats cecs i forats enterrats . a través de forats que recorren tota la placa i s’utilitzen per connectar circuits de diferents capes i muntar components tradicionals; Els forats cecs s’utilitzen per connectar la capa superior i les capes interiors, normalment per a la transmissió de senyal d’alta freqüència, cosa que pot reduir la longitud de la ruta i fer que la transmissió del senyal sigui més ràpida; Els forats enterrats són els responsables de les connexions elèctriques entre les capes interiors . en taules d’alta densitat, la combinació de forats cecs i forats enterrats pot acollir més línies, evitant que la placa sigui massa gruixuda .
Capa de tractament de superfície: Semblant a la placa de doble capa, té una màscara de soldadura i una capa de seda, que tenen els papers de protecció i identificació . A més, algunes plaques de gamma alta també experimentaran una placa d'or de superfície i altres tractaments per millorar la conductivitat i la resistència a la corrosió .}
Escenaris d’aplicació: adequats per a circuits complexos d’alta densitat, d’alta velocitat i d’alta freqüència, com ara plaques base d’ordinador, plaques base de telefonia mòbil, etc . El nombre de capes es pot augmentar per complir els requisits de rendiment del circuit .
