Divisors i divisors de potència
Deixa un missatge
Els divisors de potència i els divisors de potència estan relacionats en funció i aplicació i sovint s’utilitzen de forma intercanviable . estrictament parlant, però, hi ha diferències subtils, principalment en termes deObjectius de disseny, enfocament funcional i escenaris d'aplicacions. Les diferències específiques són les següents:
1. Funcions bàsiques i objectius de disseny
Divisor de potència
El seu nucli rau en"Bidireccionalitat". No només pot dividir una potència d'entrada en diverses sortides (mode de distribució), sinó que també combinar diverses potències d'entrada en una sortida (combinació del mode), de manera que també s'anomena "Power Divider-Combiner" .
El disseny destacaLa concordança de ports, la baixa pèrdua i l’aïllament altPer assegurar un funcionament eficient durant la distribució endavant i la combinació inversa, reduint la reflexió del senyal i la interferència entre els ports .

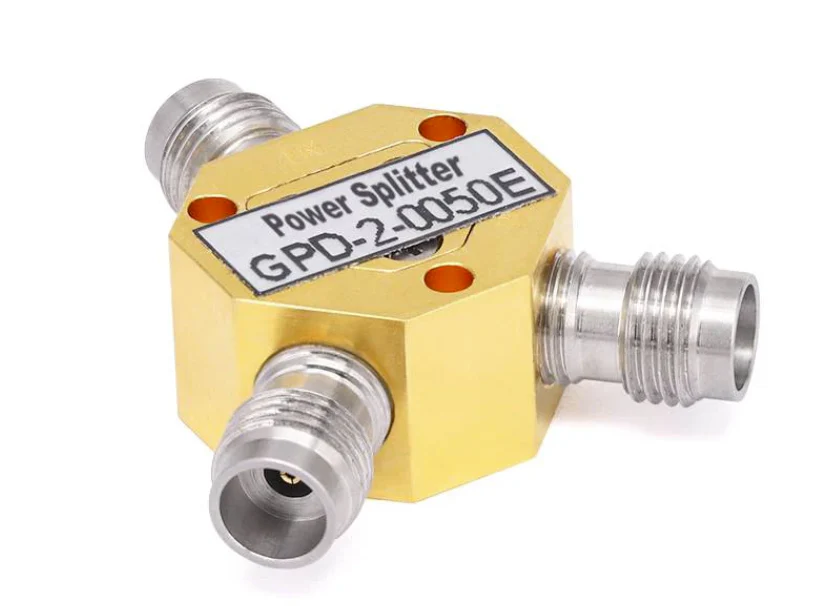

Splitter de potència
El seu nucli és"Unidireccionalitat", centrant -se només en dividir una potència d’entrada en diverses sortides sense considerar la funció de combinació inversa .
El disseny posa més èmfasi enrelacions de distribució de potència simples, amb requisits més baixos per aïllar i coincidir inverses, i l'estructura pot ser més senzilla (com ara utilitzar una xarxa de resistència o una línia de transmissió simple) .
2. Diferències en els indicadors tècnics
| Indicador | Divisor de potència | Splitter de potència |
|---|---|---|
| Aïllament | Alt (normalment ＞ 20dB) per evitar interferències entre ports | Baix (pot no ser estrictament necessari) |
| Bidireccionalitat | Admet un funcionament bidireccional (distribució/combinació) | Només admet la distribució unidireccional |
| Relació d'ona de tensió (VSWR) | Baix (normalment ＜ 1.2) per assegurar una bona concordança bidireccional | Superior (només cal la concordança bàsica del port d’entrada) |
| Pèrdua d'inserció | Baixa (principalment pèrdua de distribució, com ara 3DB per a la divisió bidireccional) | Pot ser més elevat (incloses pèrdues addicionals com la pèrdua de divisió de tensió de resistència) |
3. Estructures típiques i escenaris d'aplicació
Divisor de potència
Estructures típiques: divisors de potència de Wilkinson, ponts de branca, etc ., que es basen en línies de transmissió o estructures d'acoblament per aconseguir una distribució d'alta precisió .
Escenaris d’aplicació: sistemes que requereixen un funcionament bidireccional, com ara els mòduls de transmissió/recepció de radar (que necessiten tots dos per distribuir senyals de transmissió i combinar senyals de recepció), matrius d’antenes (distribució i combinació de senyal), combinadors de potència de freqüència de ràdio, etc .
Splitter de potència
Estructures típiques: xarxes de resistència, línies de transmissió de tipus T simples, etc ., amb una estructura més senzilla .
Escenaris d'aplicació: escenaris que requereixen només una distribució unidireccional, com ara distribuir senyals de televisió per cable a diversos terminals d'usuari, sortida paral·lela multicanal de fonts de senyal en proves de freqüència de ràdio, shunting de dispositius de baix consum, etc .
