Com triar el conjunt de cables RF
Deixa un missatge

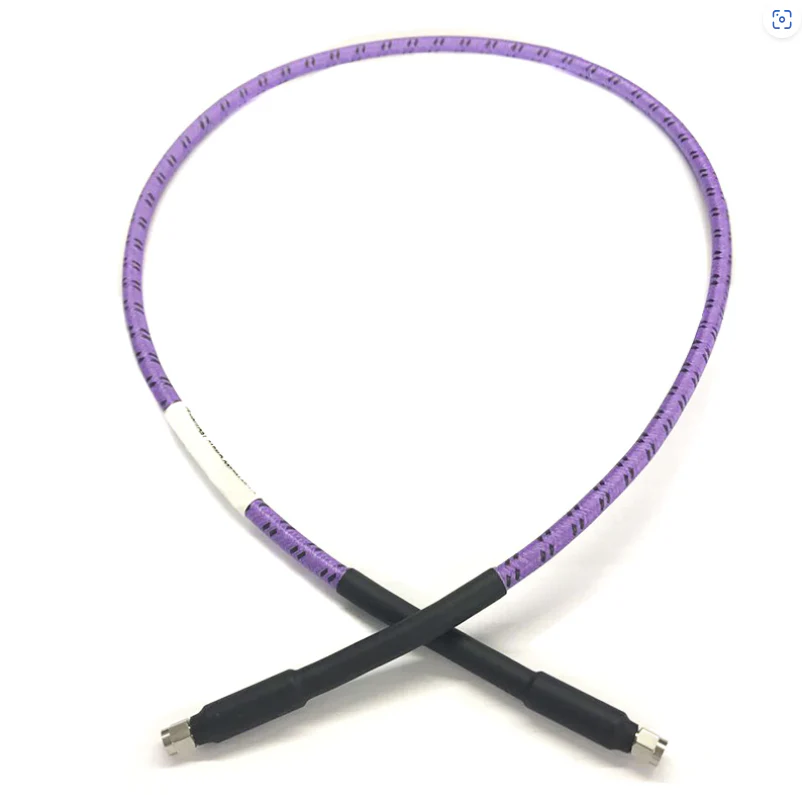

Seleccionar el conjunt de cables RF adequat és crucial per assegurar una transmissió de senyal fiable en camps com ara telecomunicacions, radar, prova i mesura, aeroespacial i sistemes industrials. El procés de selecció requereix equilibrar el rendiment elèctric, les característiques mecàniques, la resistència ambiental i els requisits específics d’aplicació. Aquí teniu una guia pas a pas per ajudar-vos a prendre una decisió informada:
1. Aclariu els requisits i els escenaris de la sol·licitud
Prova i mesura: Flexió freqüent, connexions repetides i requisits d’alta precisió (per exemple, equips de laboratori, oscil·loscopis).
Instal·lació corregida: Estabilitat a llarg termini i necessitats de manteniment baixes.
Ambients durs: Exposició a temperatures extremes, humitat, vibracions o productes químics (per exemple, torres a l'aire lliure, aeroespacial, maquinària industrial).
Sistemes d’alta mobilitat: Flexibilitat i durabilitat en estats mòbils (per exemple, drons, robots, dispositius portàtils).
2. Avaluar els paràmetres de rendiment elèctric clau
a. Rang de freqüències
Els cables de RF tenen una freqüència de funcionament màxima, més enllà de la qual la pèrdua de senyal (atenuació) augmenta bruscament. Assegureu -vos que la freqüència nominal del cable cobreixi el rang de funcionament del vostre sistema:
Baixa freqüència (inferior o igual a 6 GHz): RG 58, RG316 (comú en l'electrònica de consum).
Freqüència mitjana (6–26 GHz): .086, .141 cables semi-flexibles i semi-rígids.
Alta freqüència (26–40 GHz): amplitud de pèrdua ultra-baixa i cables coaxials estables en fase (per exemple, per a comunicacions per satèl·lit, radar).
Freqüència ultra alta (40-110 GHz): amplitud de pèrdua ultra-baixa i cables coaxials estables en fase (sistemes d’ona mil·límetre).
b. Atenuació (pèrdua de senyal)
L’atenuació (db/ft) mesura la pèrdua del senyal per la distància i augmenta amb la freqüència. Per a la transmissió de llarga distància, prioritzeu els cables de baixa assistència.
c. Coincidència d’impedàncies
La desajustament de la impedància provoca la reflexió del senyal, reduint l'eficiència i creant interferències. Coincideix amb la impedància del cable amb el vostre sistema:
La majoria dels sistemes de RF (per exemple, militars, telecomunicacions, equips de prova): 50Ω.
Sistemes de televisió de vídeo / cable: 75Ω.
Eviteu la barreja d’impedàncies (per exemple, un cable de 50Ω amb connectors de 75Ω).
d. Capacitat de manipulació de potència
El cable ha de suportar la potència del sistema (mitjana i màxima potència) per evitar el sobreescalfament o la ruptura. Factors clau:
Potència mitjana: potència contínua (per exemple, 100W a les estacions base).
Potència màxima: potència de pols curt (per exemple, nivell de quilowatt en radar).
Dereu en entorns d’alta temperatura (per exemple, reducció del 20% a 60 graus).
e. Estabilitat en fase
En sistemes sensibles a la fase, com els que tenen senyals diferencials, minimitzeu la deriva de fase causada pels canvis de temperatura o la flexió. Trieu cables amb amplitud estable i característiques de fase.
3. Avaluar les característiques mecàniques
a. Flexibilitat
Alta flexibilitat: utilitzeu cables flexibles per a escenaris que requereixen flexió freqüent (per exemple, cables de prova).
Baixa flexibilitat: per a instal·lacions fixes que necessiten estabilitat, utilitzeu cables semi-rígids (conductor exterior de coure sòlid) o semi-flexibles.
b. Durabilitat
Radi de flexió: assegureu -vos que el cable pot suportar el radi de flexió mínim sense degradació del rendiment.
Resistència al desgast: utilitzeu cables amb beines robustes (per exemple, beines trenades de niló d’acer inoxidable) en ambients industrials durs.
4. Considereu la resistència ambiental
El cable ha de funcionar correctament en les seves condicions de funcionament:
Range de temperatura: grau industrial (-40 grau a 125 graus), grau aeroespacial (-55 grau a 165 graus) o ambients extrems. Els superconductors d’alta temperatura (per exemple, l’aïllament PTFE pot suportar -65 grau fins a 200 graus).
Resistència a la humitat / Classificació IP: Ús a l'aire lliure requereix cables / connectors impermeables (per exemple, IP67 / IP68 N-Type Connectors amb anelles O).
Resistència química / Resistència a la UV: per a escenaris exposats a oli, combustible o llum solar (per exemple, etilè-tetrafluoroetilè copolímer de beines per a la resistència química; PVC estabilitzat per UV per a ús exterior).
Resistència de vibracions / xocs: les aplicacions militars / aeroespacials requereixen cables amb blindatge robust i alleujament de la soca (per exemple, complir els estàndards MIL-DTL -17).
5. Seleccioneu Connectors compatibles
Els connectors han de coincidir amb la interfície del cable i dels equips, amb baixa pèrdua d'inserció i connexió fiable:
Tipus comuns: SMA (fins a 18 GHz), tipus N (fins a 18 GHz, alta potència), TNC (resistent a les vibracions), BNC (baixa freqüència, connexió ràpida), 2,92 mm (fins a 40 GHz), 1,85 mm (fins a 67 GHz).
CARACTERÍSTIQUES: Trieu connectors de Crimp, Solder o Comitonia en funció de les necessitats d’instal·lació. En entorns durs, seleccioneu connectors d’acer inoxidable sobre els de llautó.
Gènere i polaritat: assegureu-vos que els extrems masculins / femenins coincideixin amb els equips (per exemple, SMA masculí a N-N-Type Femení).
6. Cost i fiabilitat de l'equilibri
Els cables d’alt rendiment (per exemple, conductors de plata, PTFE amb foed PTFE / PTFE de baixa densitat) són més cars, però tenen una pèrdua més baixa i una vida útil més llarga (adequada per a sistemes crítics).
Les opcions econòmiques (per exemple, acer revestit de coure de plata, trena de coure en estany, beines de PVC) són adequades per a usos no crítics de baixa freqüència (per exemple, electrònica de consum).
Per a aplicacions crítiques a la seguretat (per exemple, equipament mèdic, aviació), prioritzeu la fiabilitat del cost.
Resum dels passos clau
Aclariu l'escenari de l'aplicació (fix / mòbil, interior / exterior, rang de freqüència).
Relaciona les especificacions elèctriques (impedància, potència, atenuació).
Seleccioneu Propietats mecàniques adequades (flexibilitat, mida, durabilitat).
Garantir la resistència ambiental (temperatura, humitat, productes químics).
Trieu connectors compatibles.
Balanç del rendiment, cost i fiabilitat.
Seguint aquests passos, podeu seleccionar un conjunt de cables RF que optimitzi la integritat del senyal i la longevitat per a les vostres necessitats específiques.
