Adaptador SMA
Els adaptadors de RF coaxials de la sèrie SMA són el rang d’aplicacions més ampli i la varietat més gran entre totes les sèries d’adaptador . Hi ha aproximadament centenars de tipus opcionals . La seva freqüència operativa màxima pot arribar fins a 26 . 5 GHz . productes.
Descripció
Introducció del producte
Els adaptadors de RF coaxials de la sèrie SMA són el rang d’aplicacions més ampli i la varietat més gran entre totes les sèries d’adaptador . Hi ha aproximadament centenars de tipus opcionals . La seva freqüència operativa màxima pot arribar fins a 26 . 5 GHz . productes.
Material del producte
El conductor exterior del cos del connector SMA està generalment fabricat en materials metàl·lics com ara llautó o acer inoxidable . que té un paper crucial en la blindatge i la transmissió del senyal . La seva estructura cilíndrica envolta el conductor interior i el dielèctric, proporcionant un camí de baixa resposta per al corrent de rendibilitat del senyal de l'elector Transmissió .
Producte Body Style
Els connectors SMA estan disponibles en diverses formes de cos, incloent -hi el tipus recte, el tipus d'angle dret, 4- Mont de la brida del forat, el tipus de muntatge de la paret i el muntatge de buit de buit aeri Tipus .
FAQ de contractació
Dades d’especificació del producte
|
Configuració |
|
|
Connector 1 Tipus |
Sma |
|
Connector 1 Impedància |
50 ohms |
|
Connector 1 Polaritat |
Estàndard |
|
Connector 2 Tipus |
SMA/GPPO/GPO/2,4 mm/2,92mm/3,5mm/n/tnc/bnc/ssmc/mmcx/ipex/ssma |
|
Impedància del connector 2 |
50 ohms |
|
Connector 2 Polaritat |
Estàndard |
|
Mètode de muntatge del connector |
Res |
|
Estil de cos de adaptador |
Brida recta/4 forats/muntatge de paret/angle recte/ |
|
Informació dels materials |
|
|
Contacte central |
Cube Gold Plated |
|
Contacte exterior |
Acer inoxidable xapat de llautó / daurat |
|
Cos |
Acer inoxidable xapat de llautó / daurat |
|
Dielèctric |
PEI/PTFE/VIDA |
|
Dades mediambientals |
|
|
Rang de temperatura |
-55 grau a +165 grau |
|
2011/65/UE (ROHS) |
Complicant |
Tipus d'adaptadors SMA
|
Adaptador SMA RF |
|||||
|
Sku |
Dibuix |
Frecuència |
Vswr |
Tipus de descripció |
|
|

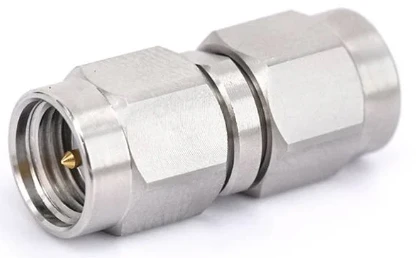

Fr 1- SMA-JJS |
|
|
Dc -18 ghz |
1.15 |
Sma masculí a sma masculí |
|

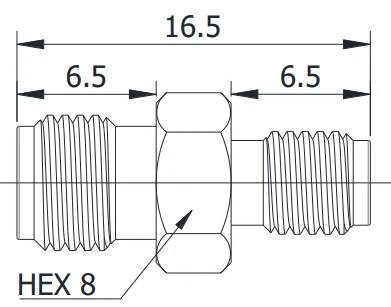

Fr 1- sma-kks |
|
|
Dc -18 ghz |
1.15 |
SMA Femení a SMA Femení |
|
Fr 1- SMA-JKS |
|
|
Dc -18 ghz |
1.15 |

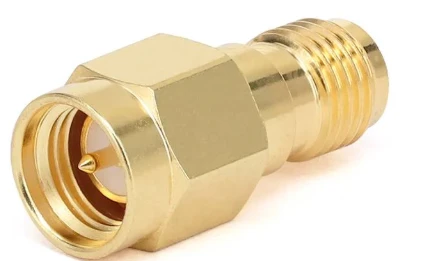

Sma masculí a sma femenina |
|

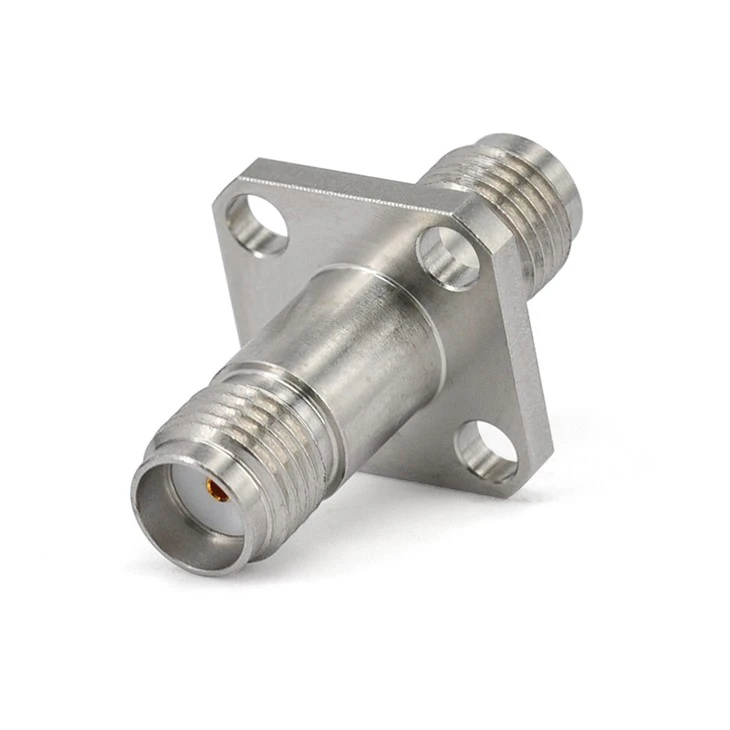

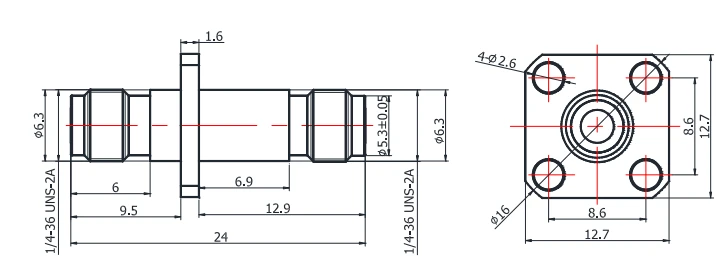

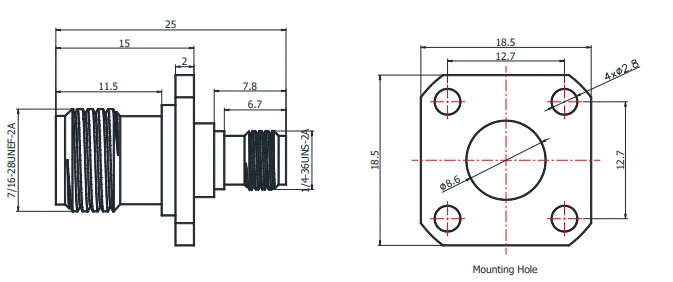

Fr 1- sma-kfkg -1 |
|
|
Dc -18 ghz |
1.15 |

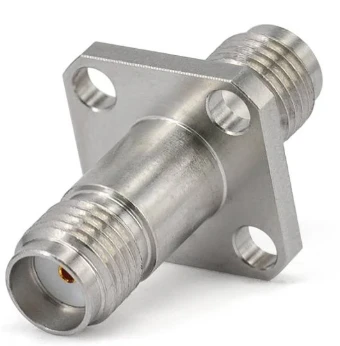

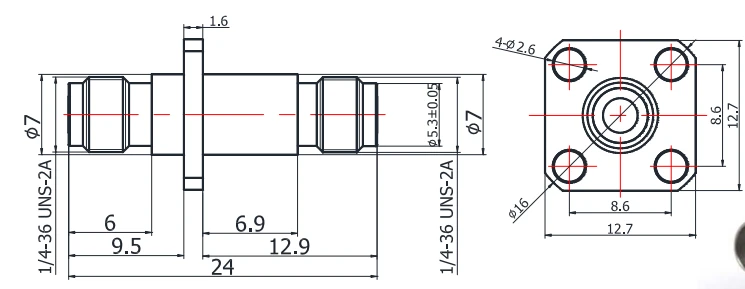

SMA Femení a SMA femella amb una brida de 4 forats |
|
Fr 1- sma-kfkg |
|
|
Dc -26.5 ghz |
1.15 |
SMA Femení a SMA femella amb una brida de 4 forats |
|

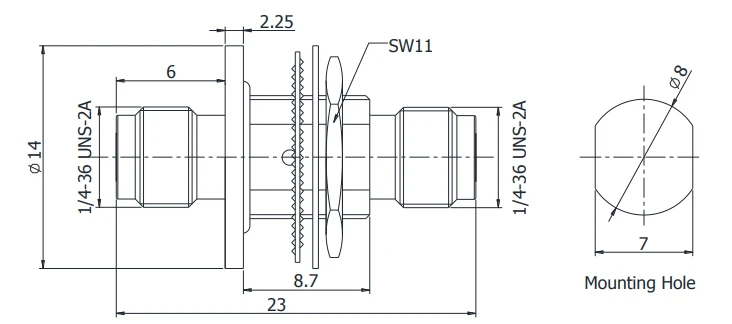

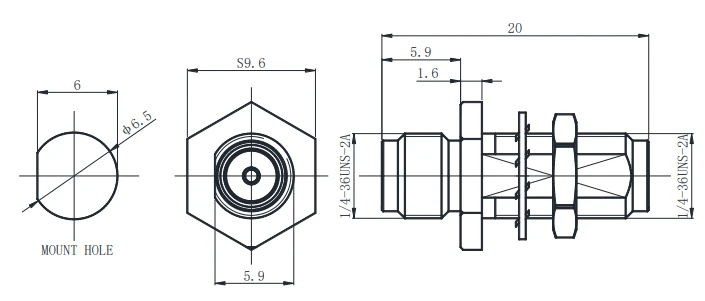

Fr 1- sma-kykg -1 |
|
|
Dc -26.5 ghz |
1.25 |
SMA Femení a SMA Femení amb muntatge de paret |
|

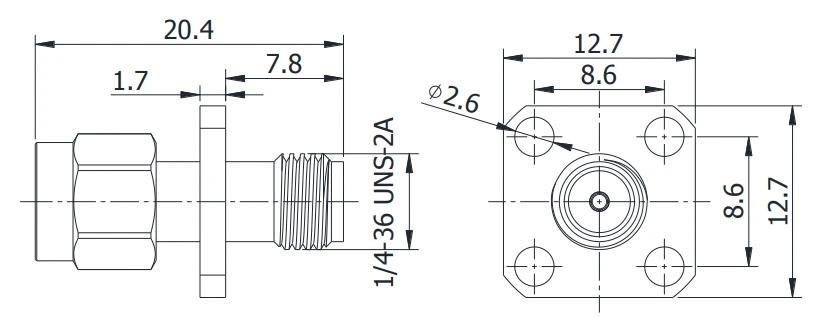

Fr 1- sma-jfkg |
|
|
Dc -18 ghz |
1.20 |
Sma masculí a sma femenina amb una brida de 4 forats |
|
Fr 1- SMA-JWJS -18 g |
|
|
Dc -18 ghz |
1.25 |
Sma masculí a sma masculí amb angle recte |
|
Fr 1- sma-kwks -18 g |
|
|
Dc -18 ghz |
1.25 |
Sma femení a sma femenina amb angle recte |
|
Fr 1- SMA-JWKS -18 g |
|
|
Dc -18 ghz |
1.25 |
Sma masculí a sma femenina amb angle recte |
|

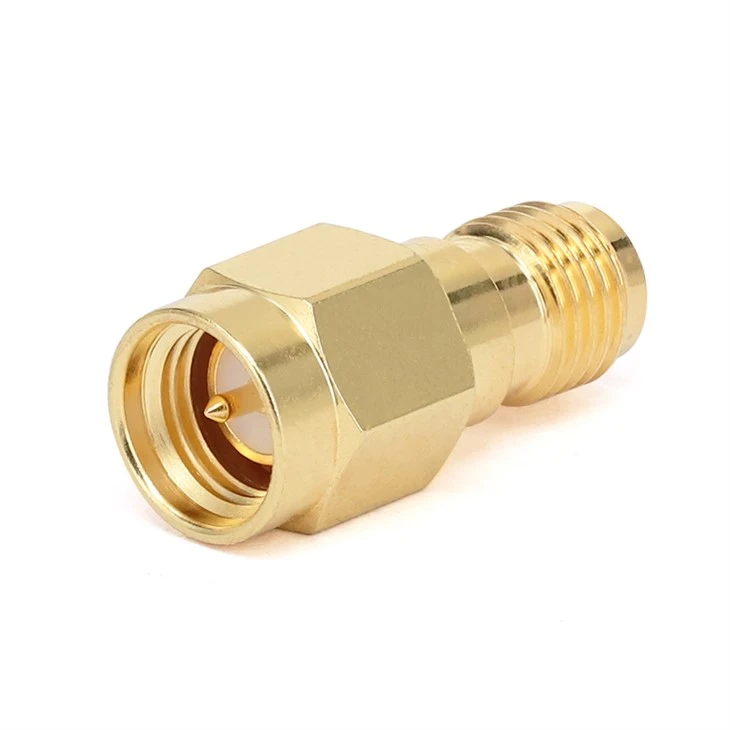

Fr 1- SMA-JK |
|
|
Dc -18 ghz |
1.25 |
Sma masculí a sma femenina |
|
Fr 1- sma-kk-e |
|
|
Dc -18 ghz |
1.25 |

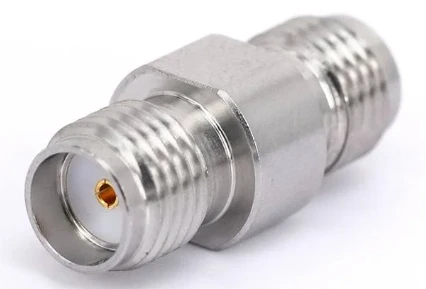

SMA Femení a SMA Femení |
|
Fr 1- sma-kk1 |
|
|
Dc -18 ghz |
1.25 |
SMA Femení a SMA Femení |
|
Fr 1- sma-kyk1 |
|
|
Dc -18 ghz |
1.25 |

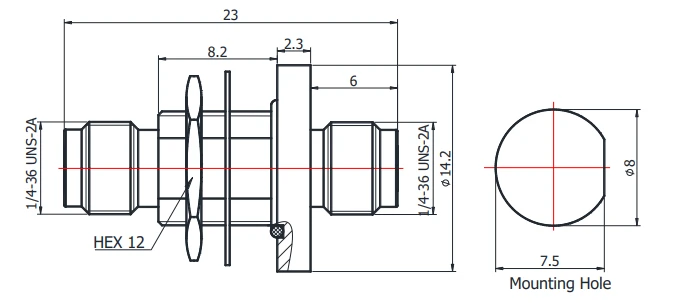

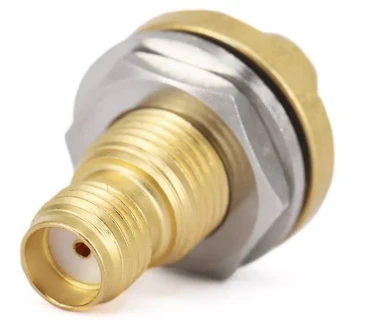

SMA Femení a SMA Femení amb muntatge de paret |
|
Fr 1- smam-kyk |
|
|
Dc -18 ghz |
1.35 |
SMA Femení a SMA femella amb muntatge de paret i estanquitat al buit |
|

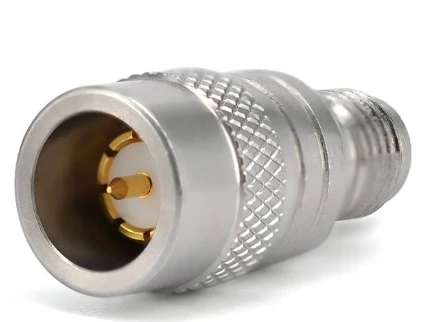

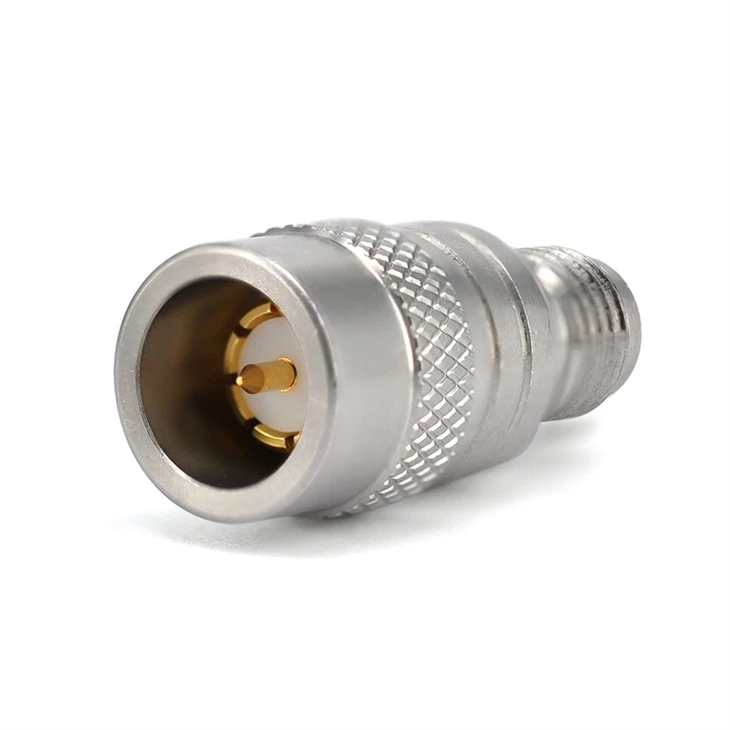

Fr 1- QSMA/SMA-JKS |
|
|
Dc -18 ghz |
1.25 |
Femení ràpid de SMA a SMA |
|
Adaptador RF SMA a 2,4 mm |
|||||
|
Sku |
Dibuix |
Fequència |
Vswr |
Tipus de descripció |
|
|

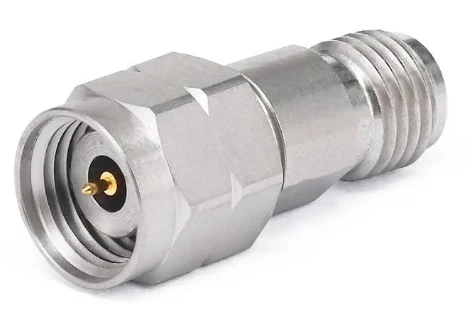

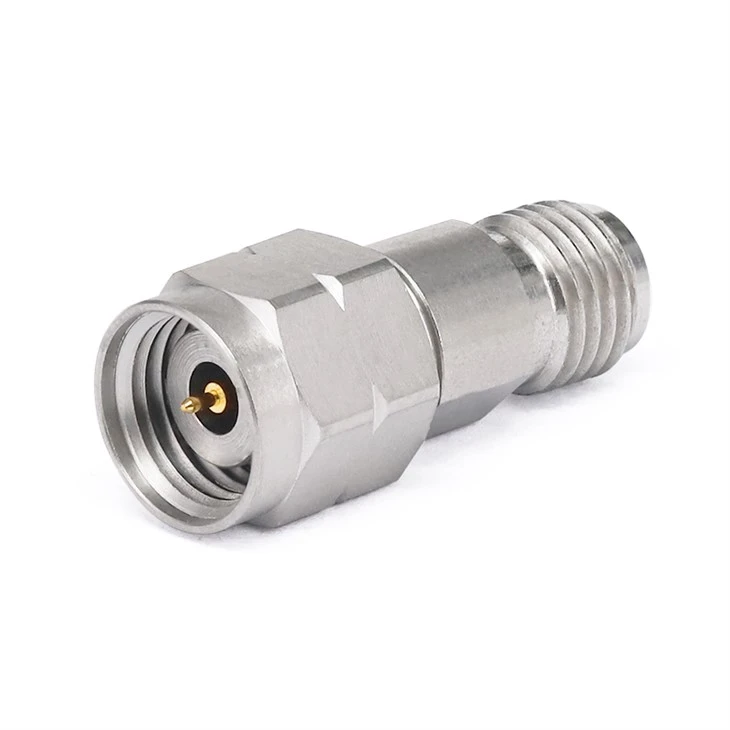

Fr 1- SMA/2.4- KJS |
|
|
Dc -26.5 ghz |
1.15 |
SMA Femení a 2,4 mm masculí |
|

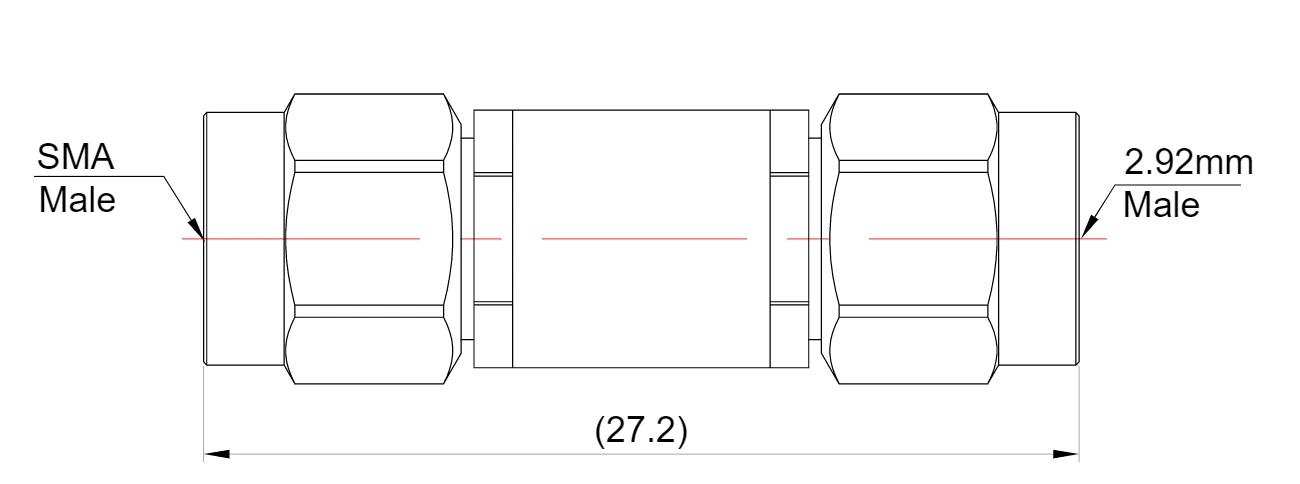

SMA a 2,92 mmAdaptador RF |
|||||
|
Sku |
Dibuix |
Frecuència |
Vswr |
Tipus de descripció |
|
|
Fr 1- SMA/2.92- jjs |
|
|
Dc -18 ghz |
1.15 |
SMA masculí a 2,92 mm masculí |
|
Fr 1- SMA/2.92- kKs |
|
|
Dc -18 ghz |
1.15 |

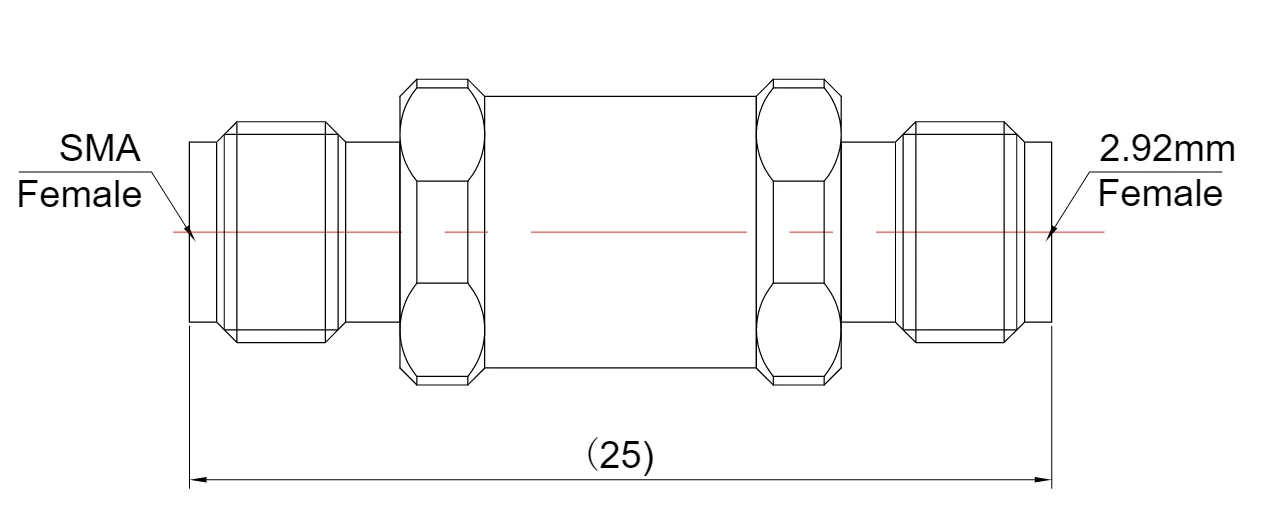

SMA Femení a 2,92 mm femella |
|
Fr 1- SMA/2.92- jks |
|
|
Dc -18 ghz |
1.15 |

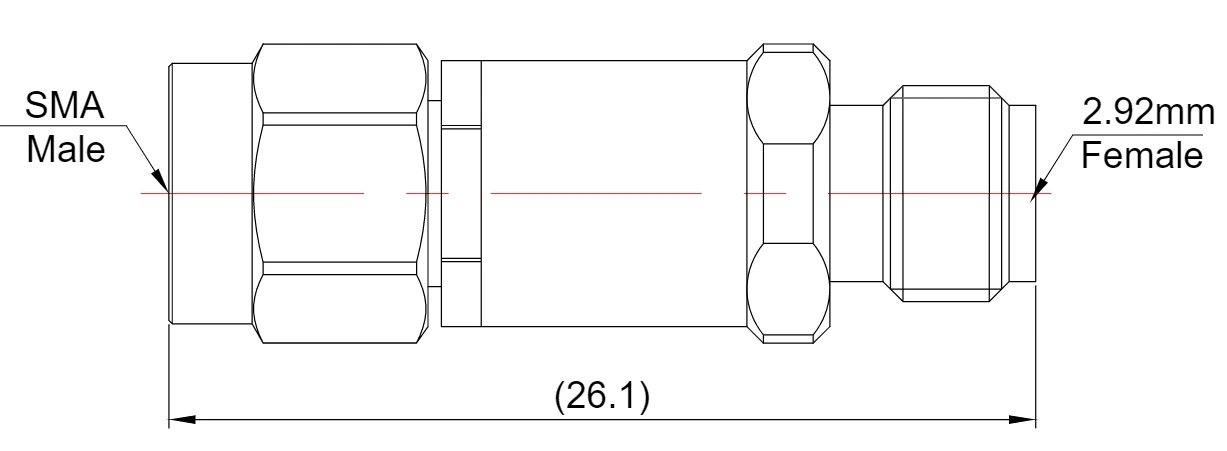

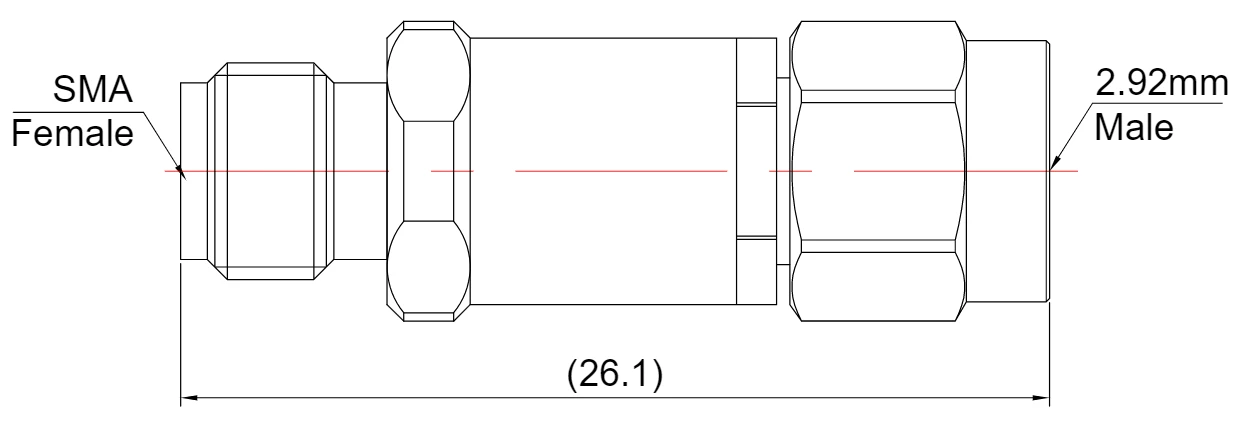

SMA masculí a 2,92 mm femení |
|
Fr 1- SMA/2.92- KJS |
|
|
Dc -18 ghz |
1.15 |
SMA Femení a 2,92 mm masculí |
|

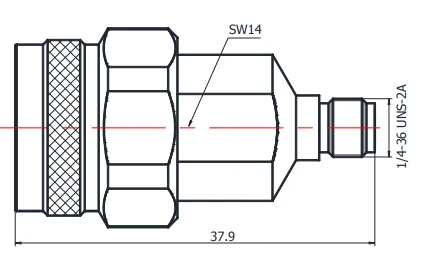

Adaptador SMA a n rf |
|||||
|
Sku |
Dibuix |
Frecuència |
Vswr |
Tipus de descripció |
|
|
Fr 1- n/sma-jjs |
|
|
Dc -18 ghz |
1.15 |
N masculí a sma masculí |
|
Fr 1- n/sma-kks |
|
|
Dc -18 ghz |
1.15 |
N femenina a sma femenina |
|
Fr 1- n/sma-jks |
|
|
Dc -18 ghz |
1.15 |
N masculí a sma femení |
|
Fr 1- n/sma-kjs |
|
|
Dc -18 ghz |
1.15 |
N femení a sma masculí |
|
Fr 1- n/sma-kykg |
|
|
Dc -18 ghz |
1.15 |

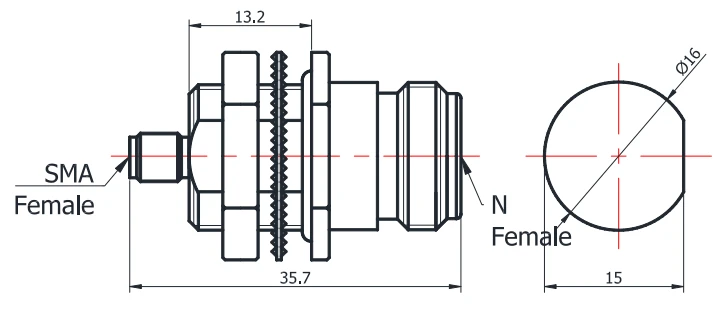

N femenina a sma femenina amb muntatge de paret |
|

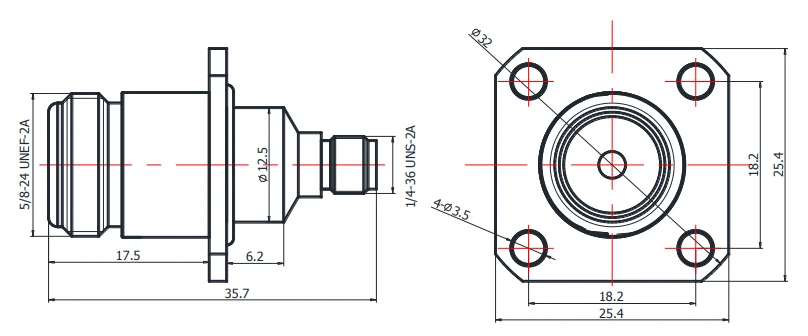

Fr 1- n/sma-kfkg |
|
|
Dc -18 ghz |
1.15 |
N femenina a femella amb una brida de 4 forats |
|

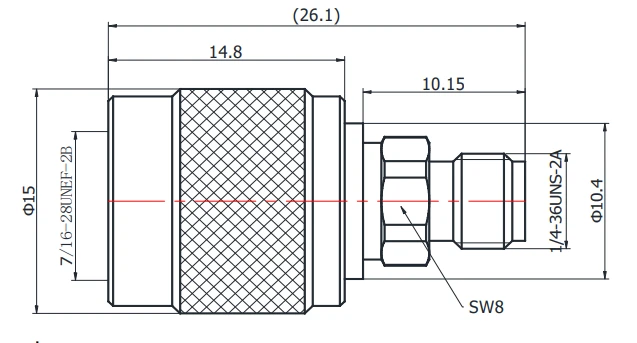

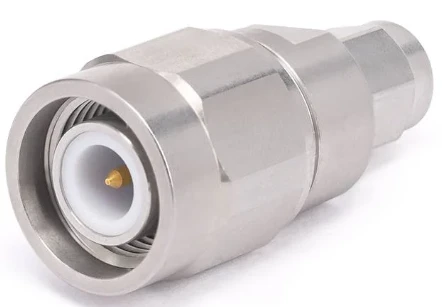

Adaptador SMA a TNC RF |
|||||
|
Sku |
Dibuix |
Frecuència |
Vswr |
Tipus de descripció |
|
|
Fr 1- tnc/sma-jjs |
|
|
Dc -18 ghz |
1.25 |
Tnc masculí a sma masculí |
|
Fr 1- tnc/sma-kks |
|
|
Dc -18 ghz |
1.25 |

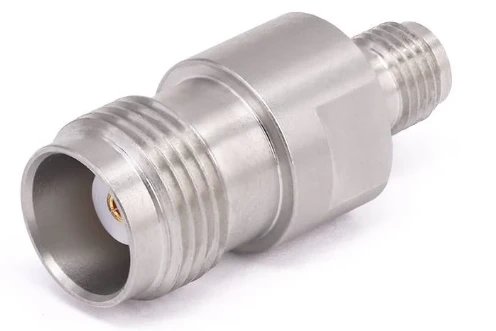

Tnc femení a sma femenina |
|
Fr 1- tnc/sma-jks |
|
|
Dc -18 ghz |
1.25 |
Tnc masculí a sma femení |
|
Fr 1- tnc/sma-kjs |
|
|
Dc -18 ghz |
1.25 |
Tnc femení a sma masculí |
|
Fr 1- tnc/sma-jj |
|
|
Dc -3 ghz |
1.25 |
Tnc masculí a sma masculí |
|
Fr 1- tnc/sma-kk |
|
|
Dc -3 ghz |
1.25 |
Tnc femení a sma femenina |
|
Fr 1- tnc/sma-jk |
|
|
Dc -3 ghz |
1.25 |

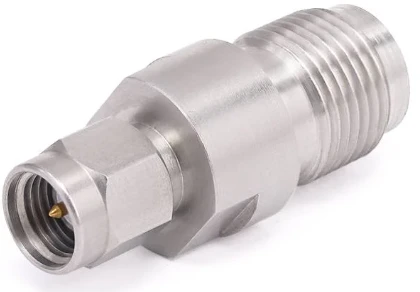

Tnc masculí a sma femení |
|
Fr 1- tnc/sma-kj |
|
|
Dc -3 ghz |
1.25 |
Tnc femení a sma masculí |
|

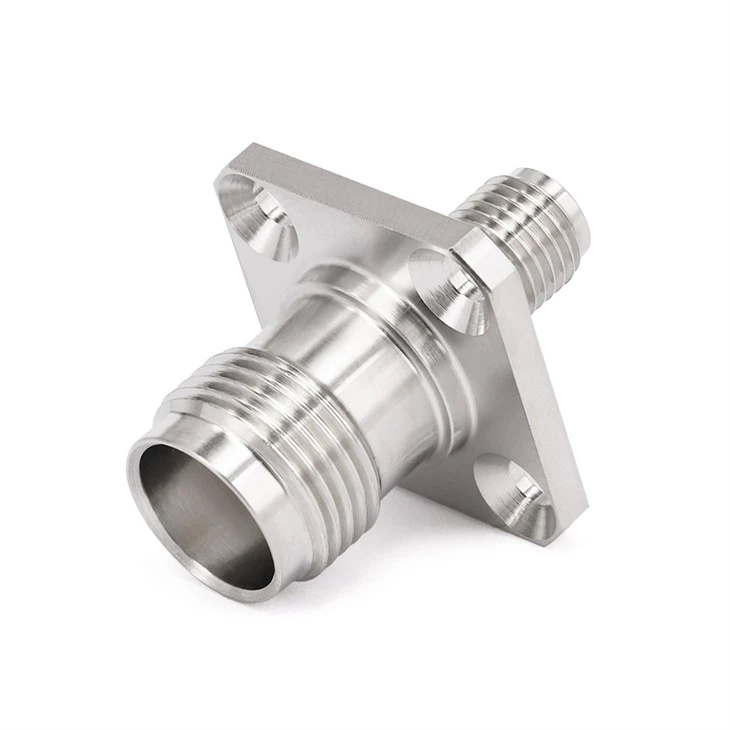

Fr 1- tnc/sma-kfk1 |
|
|
Dc -4 ghz |
1.25 |
TNC femenina a sma femenina amb una brida de 4 forats |
|
Adaptador SMA a BNC RF |
|||||
|
Sku |
Dibuix |
Frecuència |
Vswr |
Tipus de descripció |
|
|
Fr 1- bnc/sma-jjs |
|
|
Dc -18 ghz |
1.15 |
Bnc masculí a sma masculí |
|
Fr 1- bnc/sma-kks |
|
|
Dc -18 ghz |
1.15 |
Femení BNC a SMA Femení |
|
Fr 1- bnc/sma-jks |
|
|
Dc -18 ghz |
1.15 |
BNC masculí a SMA femenina |
|
Fr 1- bnc/sma-kjs |
|
|
Dc -18 ghz |
1.15 |
Femení bnc a sma masculí |
|
Adaptador RF SMA a GPPO (mini-SMP) |
|||||
|
Sku |
Dibuix |
Frecuència |
Vswr |
Tipus de descripció |
|
|
Fr 1- sma/gppo-jj |
|
|
Dc -18 ghz |
1.20 |
Sma masculí a gppo masculí |
|
Fr 1- sma/gppo-kk |
|
|
Dc -18 ghz |
1.20 |
SMA Femení a GPPO Femení |
|
Fr 1- sma/gppo-jk |
|
|
Dc -18 ghz |
1.20 |
Sma masculí a gppo femení |
|
Fr 1- sma/gppo-kj |
|
|
Dc -18 ghz |
1.20 |
SMA femení a gppo masculí |
|

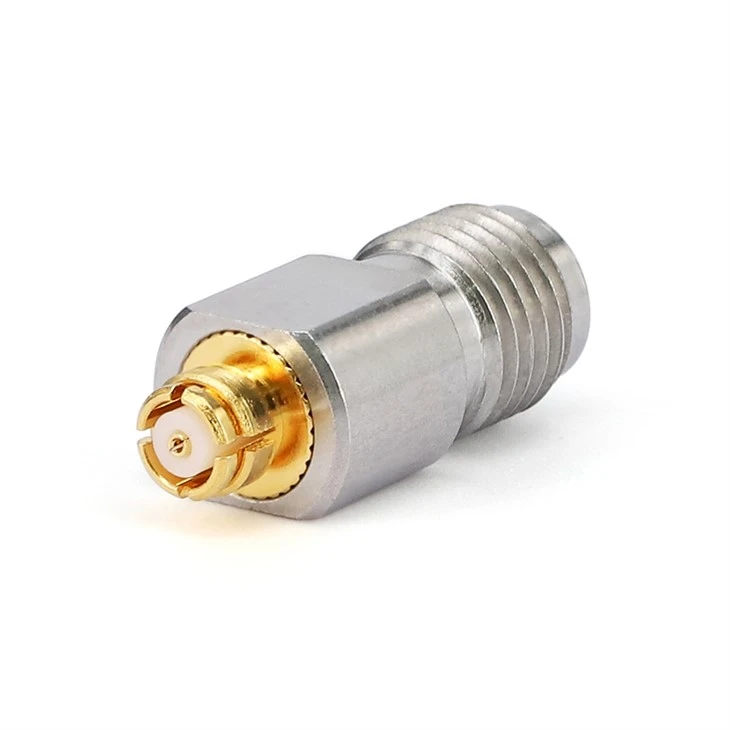

Adaptador RF SMA a GPO (SMP) |
|||||
|
Sku |
Dibuix |
Frecuència |
Vswr |
Tipus de descripció |
|
|
Fr 1- SMA/GPO-JJ |
|
|
Dc -18 ghz |
1.20 |
Sma masculí a GPO masculí |
|
Fr 1- sma/gpo-kk |
|
|
Dc -18 ghz |
1.20 |
SMA Femení a GPO Femení |
|
Fr 1- SMA/GPO-JK |
|
|
Dc -18 ghz |
1.20 |
Sma masculí a gpo femení |
|
Fr 1- SMA/GPO-KJ |
|
|
Dc -18 ghz |
1.20 |
SMA femení a GPO masculí |
|
Adaptador SMA a SSMA RF |
|||||
|
Sku |
Dibuix |
Frecuència |
Vswr |
Tipus de descripció |
|
|
Fr 1- SMA/SSMA-JJ |
|
|
Dc -27 ghz |
1.25 |
Sma masculí a ssma masculí |
|
Fr 1- sma/ssma-kk |
|
|
Dc -6 ghz |
1.25 |
SMA Femení a SSMA Femení |
|
Fr 1- SMA/SSMA-JK |
|
|
Dc -18 ghz |
1.25 |
Sma masculí a ssma femení |
|
Fr 1- SMA/SSMA-KJ |
|
|
Dc -18 ghz |
1.25 |
SMA Femení a SSMA Male |
|
Adaptador RF SMA a SSMC |
|||||
|
Sku |
Dibuix |
Frecuència |
Vswr |
Tipus de descripció |
|
|
Fr 1- SMA/SSMC-JJ |
|
|
Dc -6 ghz |
1.20 |
Sma masculí a ssmc masculí |
|
Fr 1- sma/ssmc-kk |
|
|
Dc -6 ghz |
1.20 |
SMA Femení a SSMC Femení |
|
Fr 1- SMA/SSMC-JK |
|
|
Dc -6 ghz |
1.20 |
Sma masculí a ssmc femení |
|
Fr 1- SMA/SSMC-KJ |
|
|
Dc -6 ghz |
1.20 |
SMA Femení a SSMC Male |
|
Adaptador SMA a MCX RF |
|||||
|
Sku |
Dibuix |
Frecuència |
Vswr |
Tipus de descripció |
|
|
Fr 1- sma/mmcx-jj |
|
|
Dc -6 ghz |
1.20 |
SMA masculí a MMCX masculí |
|
Fr 1- SMA/mmcx-kk |
|
|
Dc -6 ghz |
1.20 |
SMA Femení a MMCX Femení |
|
Fr 1- SMA/MMCX-JK |
|
|
Dc -6 ghz |
1.20 |
SMA masculí a mmcx femení |
|
Fr 1- SMA/MMCX-KJ |
|
|
Dc -6 ghz |
1.20 |
SMA Femení a MMCX masculí |
|
Adaptador SMA a IPEX RF |
|||||
|
Sku |
Dibuix |
Frecuència |
Vswr |
Tipus de descripció |
|
|

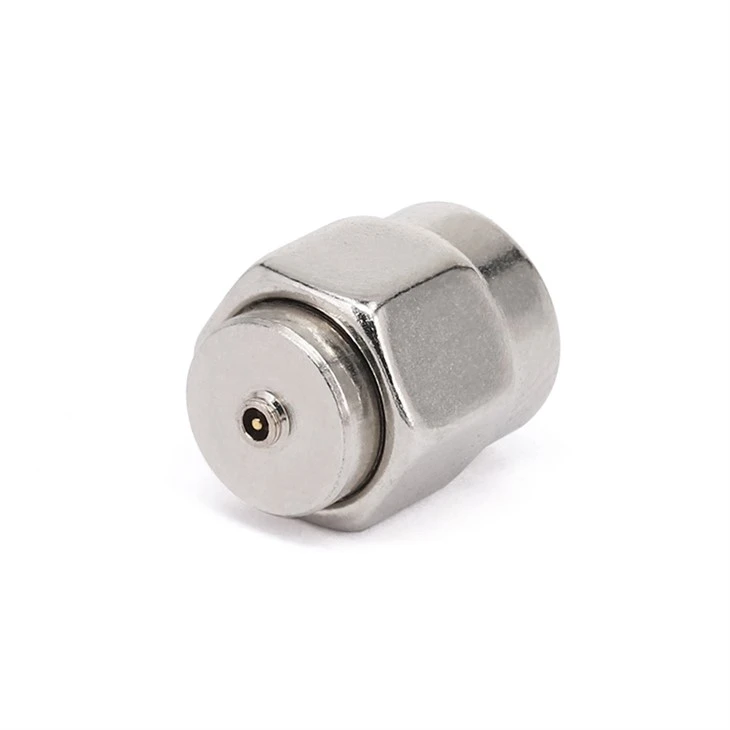

Fr 1- SMA/ipx 1- jj |
|
|
Dc -6 ghz |
1.35 |
Sma masculí a IPX1 masculí |
|
Fr 1- SMA/ipx 1- kKs |
|
|
Dc -6 ghz |
1.20 |
Sma masculí a ipx1 femení |
|

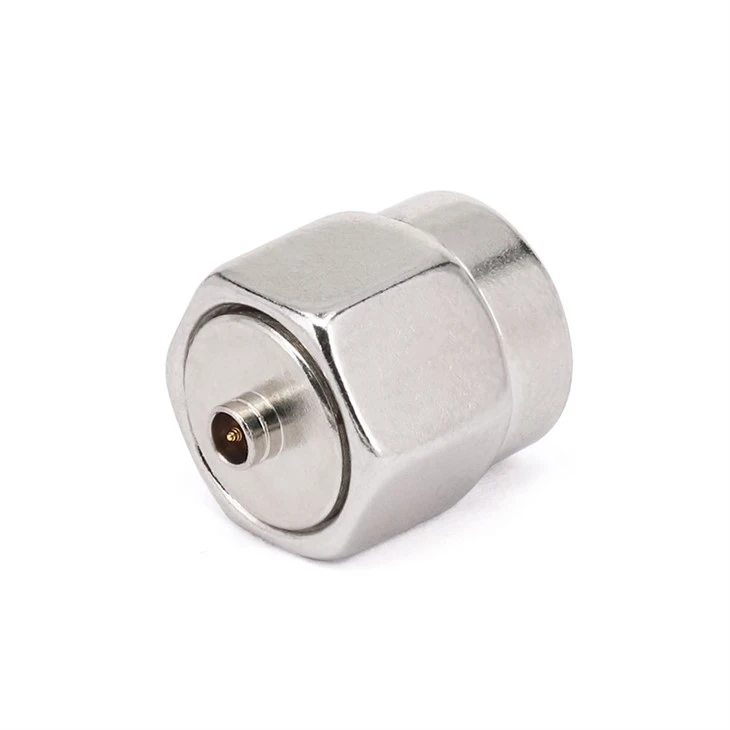

Fr 1- SMA/ipx 4- jj |
|
|
Dc -6 ghz |
1.35 |
Sma masculí a ipx4 masculí |
