Les diferències entre l'ús d'un díode de pin per controlar la tensió i l'ús d'una interfície P-SUB 9- per controlar un commutador mecànic RF

Les diferències entre utilitzar un díode de pin per al control de tensió i utilitzar una interfície de pin 9- per controlar un commutador mecànic RF es reflecteixen en diversos aspectes, inclosos els principis de treball, els indicadors de rendiment i les aplicacions pràctiques . Aquí teniu una anàlisi detallada:



1. Principis de treball

Control de díodes de pin:
Un díode de pin és un dispositiu semiconductor amb una estructura de pins . modula la transmissió de senyals RF canviant la conductivitat de la capa intrínseca (i) a través d'una tensió de biaix DC .

Biaix endavant: Redueix la resistència de la capa I, permetent que els senyals RF passin amb una pèrdua mínima .

Biaix inversa: Amplia la regió d'esgotament, bloquejant els senyals RF .
Aquest commutador electrònic és un dispositiu en estat sòlid, aconseguint velocitats de commutació de nanosegons a microsegons depenent dels nivells de tensió .

D-sub 9- pin + commutador mecànic:
La interfície Pin D-Sub 9- (com ara el connector de -9) transmet normalment els senyals de control digital (e . g ., ttl lògica) per conduir el commutador mecànic RF Circuit de la unitat (com ara un relé o un transistor) per convertir els senyals lògics de baix consum en moviment mecànic .



2. Indicadors de rendiment

Velocitat de commutació
Els díodes de PIN tenen una velocitat de commutació de nanosegons a microsegons, adequada per a aplicacions d'alta freqüència com 5G i radar;
A causa del moviment físic, els interruptors mecànics funcionen a una velocitat de mil·lisegons i no són adequats per a la commutació de senyal ràpida .

Pèrdua i aïllament d'inserció

Diodes de pin: La pèrdua d’inserció sol ser 0 . 5–2 dB a l’estat, depenent de la freqüència i el biaix . L’aïllament és de 20–60 dB en biaix inversa, però disminueix a freqüències altes . La no linealitat de les díodes de pin pot generar harmònics, requerint un disseny minuciós.

D-sub 9- pin + commutadors mecànics: La pèrdua d’inserció és extremadament baixa (0 . 1–1 . 5 dB) sobre una banda de freqüència àmplia . L’aïllament és excel·lent (60–100 dB), que és crucial per a receptors d’alta potència o sensibles. No hi ha cap distorsió harmònica a causa del funcionament purament mecànic.



3. Capacitat de manipulació de potència

Els díodes de pin poden gestionar fins a quilowatts de potència en aplicacions polsades (com el radar) amb una gestió tèrmica adequada, però la seva potència d'ona contínua (CW) està limitada per autoescalfar .
Els interruptors mecànics funcionen bé en escenaris d'ona contínua d'alta potència (com els transmissors de difusió) amb una potència nominal de fins a desenes de quilowatts .



4. fiabilitat i vida útil

Diodes de pin:
No tenen parts mòbils, poden aconseguir més de 10^9 operacions i tenir una forta resistència a les vibracions .
Són susceptibles a l'estrès tèrmic i la seva vida depèn del cicle de treball i de les condicions de refrigeració .

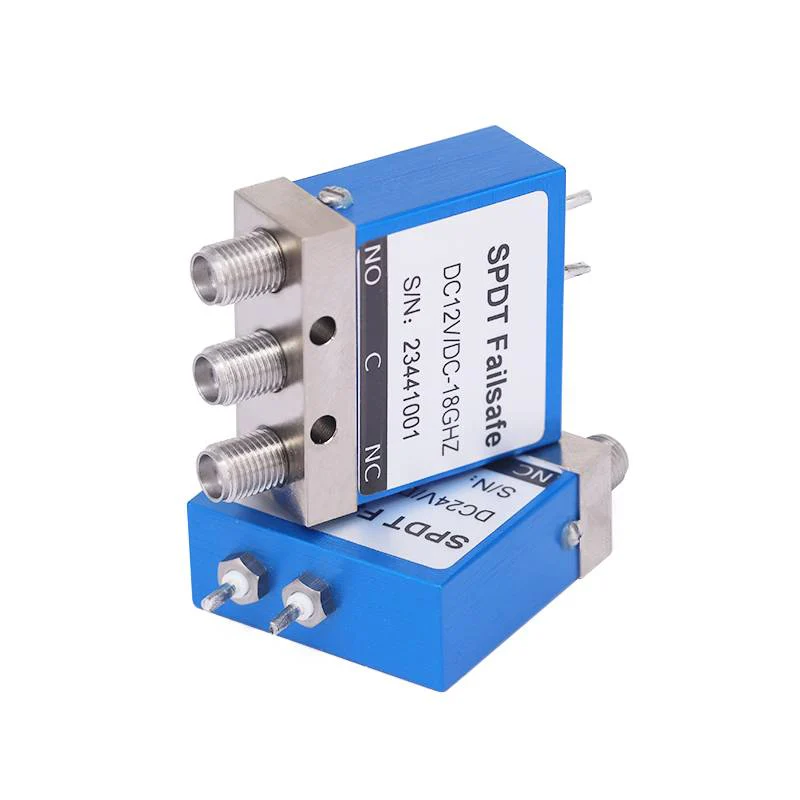

Interruptors mecànics:
La seva vida útil és limitada (10^5–10^6 operacions) a causa del desgast de contacte .
Són sensibles als xocs i vibracions físiques, cosa que redueix la seva fiabilitat en entorns durs .
