Kits de calibració de la sonda: una guia detallada des de la preparació fins al manteniment

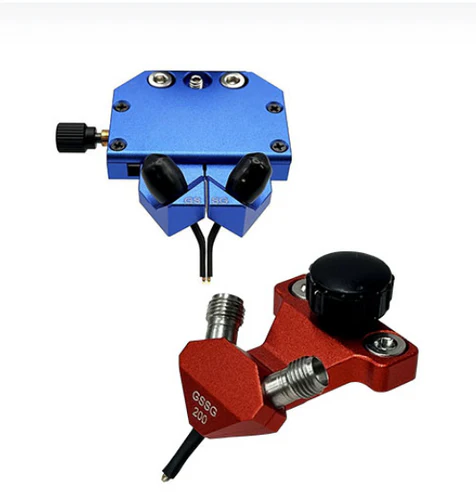

Probe calibration kits are critical tools in high-frequency electronic testing (such as RF, microwave, millimeter-wave, and terahertz applications). They eliminate systematic errors introduced by test probes, cables, and connectors. Proper use of these kits ensures accurate measurements of device-under-test (DUT) parameters, including impedance, PARAMETERS S, I Pèrdua d’inserció . A continuació, es mostra una guia completa que abasta tot, des de la preparació fins al manteniment .

1. Comprensió del paper dels kits de calibració de la sonda

Els kits de calibració de la sonda consisteixen en estàndards dissenyats per precisió (e . g ., curt, obert, càrrega, thu, reflect i estàndards de línia de transmissió) dissenyats per caracteritzar i corregir els errors en sistemes de prova basats en sondes . Aquests errors inclouen::



Errors de reflexió: Causat per desajustos d'impedància en sondes, cables o connectors .

Errors de transmissió: Atenuació o canvis de fase a la ruta del senyal .

Errors relacionats amb el contacte: Un contacte elèctric deficient entre sondes i serveis o estàndards de calibració .



En mesurar aquests estàndards coneguts, els sistemes de prova (e . g ., analitzadors de xarxa vector

2. Posar el fonament per a una calibració precisa

2.1 Control de l’entorn de prova

Temperatura i humitat: Realitzeu calibració en un entorn estable (normalment 23 graus ± 2 graus amb un 45–55% d’humitat relativa) . Les fluctuacions de temperatura provoquen una expansió o contracció del material, alterant les propietats elèctriques de les sondes i estàndards .

Neteja: Treballar en una zona sense pols . contaminants (pols, olis, residus de flux) en puntes de sonda o estàndards de calibració degraden la qualitat del contacte elèctric i introdueix el soroll de mesura .

2.2 Inspecant els equips

Sondes: Comproveu el dany físic (e . g ., puntes doblades, contactes desgastats) o contaminació . Netegeu suaument amb aire comprimit o tovalloletes sense cargol.

Cables i connectors: Inspeccionar cables coaxials si hi ha danys o danys; Assegureu -vos que els connectors estiguin nets i s’aparella adequadament per evitar la pèrdua del senyal .

Kits de calibració: Verifiqueu que els estàndards estiguin indemats (e . g ., sense rascades a les superfícies de càrrega, sense pins doblats en els estàndards) .

2.3 Configuració del sistema

Potència al VNA i el sistema de prova com a mínim 30 minuts abans de la calibració per permetre als components arribar a l'estabilitat tèrmica .

Connecteu les sondes al VNA mitjançant cables, assegurant connexions estretes (però no envoltades) per evitar fuites de senyal .

3. Selecció del mètode de calibració adequat

Els kits de calibració de la sonda admeten diversos mètodes, escollits en funció del rang de freqüència, del tipus de sonda (e . g ., gsg, sg) i de geometria DUT:



Mètode	Normes clau	Rang de freqüències	Aplicacions ideals
Solt	Curt, obert, càrrega, a través	DC - 18 GHz	Sondes coaxials, estructures planes (PCBs)
Trl	A través, reflecteix, línia	10 GHz - 11 GHz	Estructures d'alta freqüència, no coaxials (E . g ., guies d'ona, microstrips)
LRM	Línia, reflectir, coincidir	1 GHz - 40 GHz	Sondes equilibrades, estructures asimètriques

4. Passos de calibració detallats

4.1 Normes de calibració de muntatge

Assegureu -vos el substrat del kit de calibració (e . g ., alumina, quars) a un banc de treball estable i alineeu -lo amb el posicionador de la sonda . assegureu -vos que el substrat sigui pla per evitar una desalineació de la sonda .

4.2 Posicionar les sondes correctament

Utilitzeu un microscopi per alinear les puntes de la sonda amb les pastilles dels estàndards de calibració (e . g ., pastilles curtes, coixinets oberts) .

Apliqueu una pressió lleuger i uniforme per assegurar un bon contacte elèctric sense que els estàndards ni les sondes danyin

4.3 Execució de calibració mitjançant VNA

Inicieu el programari de calibració del VNA i seleccioneu el mètode escollit (e . g ., solt) .

Seguiu les indicacions per mesurar cada estàndard seqüencialment:

Curt: Un curt teòricament perfecte (0 ω) per caracteritzar la reflexió a la punta de la sonda .

Obrir: Una estructura amb impedància infinita (e . g ., un buit d'aire) per mesurar els camps de franja .

Carregar: Una càrrega de 50 Ω per calibrar per a la pèrdua del senyal .

Fins: Una connexió directa entre parells de sonda per calibrar rutes de transmissió .

Els VNA calculen els termes d’error (e . g ., seguiment de reflexió, seguiment de transmissió, aïllament) i els emmagatzema per a la correcció en temps real .

5. Errors habituals a evitar

Descuidar els factors ambientals: Calibrar en entorns mal ventilats o a alta temperatura provoca la deriva tèrmica .

Normes o sondes brutes: Els contaminants actuen com a resistències/condensadors paràsits, distorsionant resultats .

Pressió excessiva de sonda: Danya els consells de sonda i les pastilles estàndard, provocant errors permanents .

Conclusió

L’ús adequat dels kits de calibració de la sonda és fonamental per a les proves electròniques fiables . seguint els protocols de preparació estrictes, seleccionant mètodes adequats, executant passos de calibració precisos i mantenint estàndards, els enginyers asseguren que les mesures reflecteixen amb precisió les característiques DUT-crítiques per dissenyar RF d’alt rendiment, microones i dispositius d’ona mil·limètrica .}}}}}}}}}}}}}}}}}}}}}}}}}}}}
