Diferències i connexions entre els circuladors de RF i els aïllants de RF

Principi d’operació:

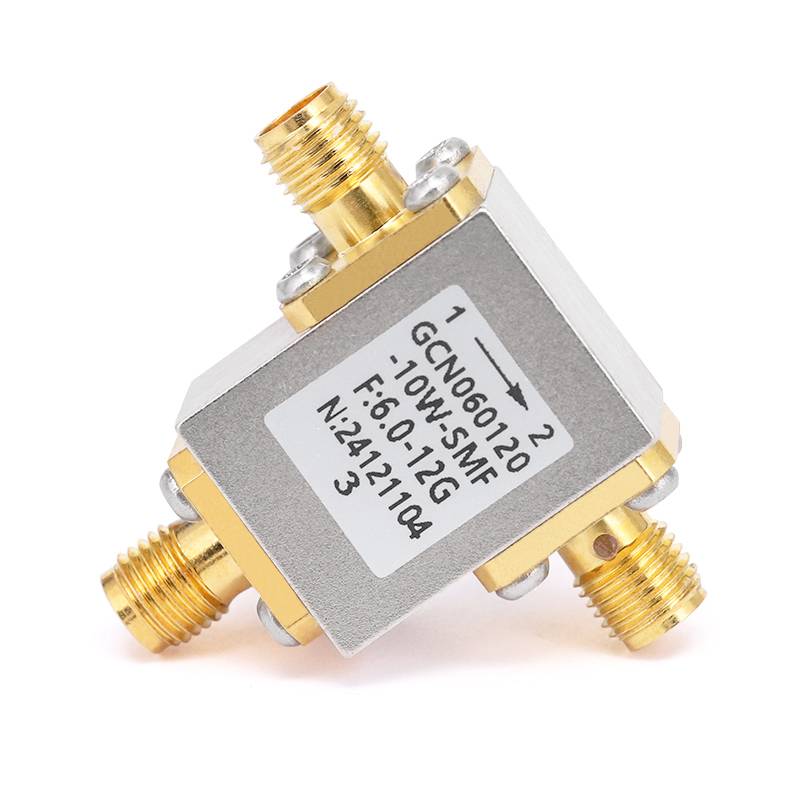

Circulador de RF:

Un circulador és un dispositiu de tres ports (o més) que dirigeix els senyals RF en una direcció específica entre els ports . que garanteix que els senyals flueixen d'un port a un altre en una direcció definida .

El circulador funciona basant-se en els efectes no lineals dels materials magnètics . que normalment consisteix en un material no lineal rotatiu acoblat a un camp magnètic . en un circulador de tres ports, el senyal del port 1 va al port 2, el senyal del port 2 va al port 3 i el port 3 del port 3 es remunta al port 1.}

RF Aïllador:

Un aïllador és normalment un dispositiu de dos ports que permet que el senyal flueixi d’un port a un altre mentre bloqueja qualsevol senyal de tornar a la font original .

Semblant al circulador, un aïllant utilitza materials magnètics per al seu funcionament, però només té dos ports . L’aïllador impedeix el flux de senyal invers, aïllant la font de qualsevol senyals reflectits que puguin causar danys o interferències .}



Principi de funcionament clau: materials magnètics

Els dos dispositius s’ajustenMaterials ferromagnètics(e . g ., ferrite) sota un camp magnètic estàtic . el camp magnètic indueixPropagació no recíprocade senyals RF, el que significa el comportament del senyal difereix quan es viatja endavant vs . enrere . Aquesta no recíprocitat permet:

Circuladors per encaminar els senyals de manera seqüencial entre els ports .

Aïlladors per suprimir els senyals inversos (alta atenuació en sentit invers, baixa pèrdua en la direcció endavant) .



Aplicacions pràctiques: casos d’ús del món real

Circuladors:

En els sistemes de radar, separen els senyals transmesos i rebuts (transmissor → antena → receptor sense interferències) .

A les xarxes de comunicació, permeten el flux de senyal bidireccional sobre un sol canal (e . g ., dividint senyals uplink/downlink) .

Aïllants:

Protegiu els amplificadors de RF bloquejant la potència reflectida de les càrregues no coincidents (e . g ., antenes amb impedància variable) .

Estabilitzeu els oscil·ladors prevenint el tir de freqüència causats per les reflexions de càrrega .



.
