Quines diferències hi ha entre cables semi-rígids i semi-flexibles?



Comparació entre cables semi-rígids i semi-flexibles

Tant els cables semi-rígids com semi-flexibles s’utilitzen àmpliament en escenaris de comunicació d’alta i baixa freqüència, però difereixen significativament en l’estructura, la flexibilitat, el rendiment i els escenaris d’aplicació. A continuació es mostra una comparació detallada:



1. Disseny estructural

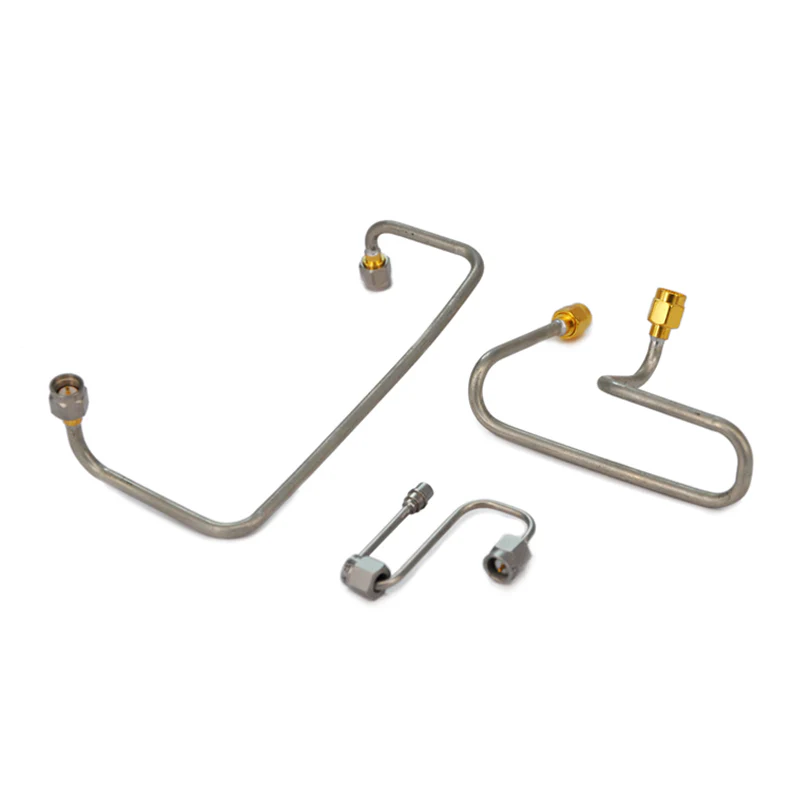

Cables semi-rígids
El conductor exterior està fabricat amb un material sòlid i no doblable (normalment coure) amb un diàmetre fix; El conductor interior és recolzat centralment per un material dielèctric (per exemple, PTFE).
Un cop format, manté una forma fixa i no es pot doblar o remodelar fàcilment sense eines especialitzades.

Cables semi-flexibles
El conductor exterior presenta una estructura trenada, amb tota la capa trenada inclinada, fent-la més deformable que el conductor exterior sòlid dels cables semi-rígids. El conductor interior també està recolzat per un material dielèctric, però l'estructura trenada permet flexionar i donar forma a mà o a eines simples.



2. Comparació de flexibilitat

Cables semi-rígids
Tenen alta rigidesa, conservant la seva forma després de la formació i mostrant una forta resistència a la flexió. Forçar la flexió sense eines professionals pot danyar el conductor exterior, provocant una degradació del rendiment.

Cables semi-flexibles
Ofereixen una flexibilitat moderada, permetent flexió repetida, enrotllada o enrutant els obstacles sense danys permanents. La seva flexibilitat es troba entre els cables rígids i totalment flexibles.



3. Paràmetres de rendiment elèctric

Paràmetre	Cables semi-rígids	Cables semi-flexibles
Estabilitat de la impedància	Excel·lent: la geometria fixa garanteix una impedància constant a totes les freqüències.	Els conductors exteriors trencats són bons però inferiors als conductors exteriors semi -rígids a freqüències extremadament altes.
Pèrdua	Baixa pèrdua d’inserció, especialment en bandes de microones (fins a {{0} GHz), a causa de la superfície llisa del conductor exterior sòlid.	Una pèrdua d’inserció més elevada que semi-rígida, particularment a altes freqüències, a causa de petites llacunes i irregularitats superficials al conductor exterior trenat.
Efectivitat blindant	Excel·lent (normalment> 100 dB). El conductor exterior sòlid bloqueja efectivament EMI i RFI.	Bé (normalment 80 dB) però inferior a semi-rígid. Les llacunes del conductor trenat poden causar fuites EMI menors.
Capacitat de manipulació de potència	Els conductors sòlids superiors tenen una dissipació de calor eficient, adequada per a escenaris d’alta potència.	La conductivitat tèrmica inferior dels conductors trenats limita la capacitat de potència.



4. Escenaris d’aplicació

Cables semi-rígids
Apte per a escenaris d’alta pre-precisió d’alta freqüència que requereixen estabilitat estricta i baixa pèrdua, com ara:

Sistemes aeroespacials i de defensa (radar, comunicació per satèl·lit);

Equips de prova de microones (analitzadors de xarxa vectorial, generadors de senyal);

Dispositius mèdics (màquines d’MRI, sistemes de teràpia amb microones);

Instal·lacions permanents amb longituds fixes (per exemple, alimentadors d’antenes de l’estació base).

Cables semi-flexibles
Apte per a escenaris que necessiten una flexibilitat moderada amb un bon rendiment, com ara:

Configuració de proves portàtils (per exemple, connexions entre instruments i drets);

Sistemes de RF interiors (encaminadors WiFi, impulsors de senyal cel·lular);

Escenaris que requereixen una reconfiguració puntual (per exemple, desenvolupament de prototips de laboratori);

Connexions internes en matrius de commutació de RF.

Sumari

Els cables semi-rígids excel·len en escenaris d’instal·lació fixa d’alt rendiment, que ofereixen estabilitat superior i baixa pèrdua. Els cables semi-flexibles, en canvi, són més avantatjosos en els escenaris que requereixen una flexibilitat moderada amb un bon rendiment, una funcionalitat d’equilibri i una usabilitat.



Notes suplementàries: diferències de cost i manteniment

Cables semi-rígids:
Costos de fabricació més elevats a causa del conductor exterior de coure sòlid i la necessitat d’eines especialitzades per a la formació. La instal·lació i el manteniment són més complexos (requereixen operadors professionals). Tanmateix, el seu rendiment estable, la resistència a l’envelliment i el desgast tenen com a resultat un menor cost a llarg termini, cosa que els fa adequats per a escenaris amb requisits de fiabilitat estrictes.

Cables semi-flexibles:
Els costos més baixos a causa dels processos de producció més simples per a conductors exteriors trencats i sense necessitat d’eines especialitzades de formació. A més, la seva doblabilitat manual redueix els costos de manteniment i reconfiguració, cosa que els fa ideals per a escenaris que requereixen ajustaments freqüents o amb restriccions pressupostàries.



Extensió: breu comparació amb cables completament flexibles

Per entendre millor el posicionament "semi-flexible", és útil una breu comparació amb cables totalment flexibles:
Els cables completament flexibles tenen conductors exteriors normalment trenats a partir de fils de coure fins (amb poc o sense dipòsit), oferint una flexibilitat extrema per a la flexió o fins i tot el nus. No obstant això, el seu rendiment elèctric (per exemple, estabilitat d’impedància, efectivitat de blindatge) és inferior als cables semi-flexibles, adaptant-se a les aplicacions de baixa freqüència a curt termini amb necessitats d’alta flexibilitat (per exemple, cables d’auriculars, connexions internes en dispositius petits).
Els cables semi-flexibles aconsegueixen un equilibri entre la flexibilitat i el rendiment, omplint el buit entre cables semi-rígids (de rendiment alt però no ajustable) i totalment flexibles (alta flexibilitat però de rendiment més feble).
