La concordança de fase o retard del cable RF de prova per a proves singulars diferencials
Deixa un missatge
En les proves de senyal diferencial, el requisit per a la concordança de fase o retard dels cables RF de prova es determina principalment per les característiques de transmissió dels senyals diferencials i els requisits de precisió de l'escenari de proves . Això es pot entendre a partir de les següents perspectives clau:
1. Salvaguardant la característica essencial dels senyals diferencials: el fonament per a la cancel·lació d'interferències
L’avantatge bàsic dels senyals diferencials rau en la seva capacitat de cancel·lar la interferència del mode comú (com la interferència electromagnètica i el soroll) a través del “càlcul de diferència” al receptor, basant-se en el fet que "els senyals de les dues línies tenen una amplitud igual i oposadadiferència de temps o diferència de faseEntre els dos senyals que arriben al receptor, pertorbant la relació síncrona de "l'amplitud igual i la polaritat oposada ." en aquests casos, la interferència no es pot cancel·lar eficaçment i fins i tot es pot amplificar, minant directament la capacitat anti-interferència de senyals diferencials .
2. Evitar la distorsió del senyal per assegurar la precisió de les proves
La transmissió de senyals diferencials depèn de la "simetria" de les dues línies:

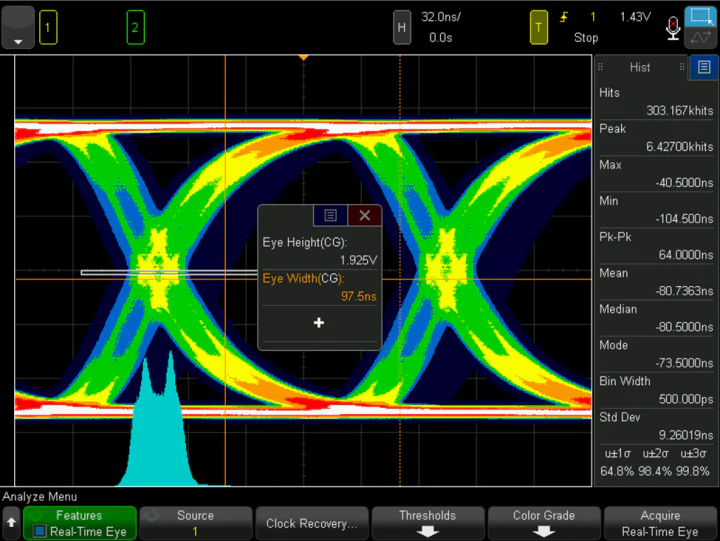

Un desajust de retard farà que els dos senyals arribin al receptor de forma asíncrona, donant lloc a un solapament de forma d'ona desordenada (e . g .Distorsió de la forma d'ona;
Un desajust de fase (sobretot en escenaris de RF d’alta freqüència) farà que la relació de fase dels senyals es desviï de les expectatives dissenyades, pertorbant la lògica de sincronització dels senyals .
Aquestes distorsions afectaran directament l’autenticitat dels resultats de les proves, provocant errades sobre la qualitat del senyal i el rendiment de transmissió .
3. Prevenir els errors de sincronització per adaptar-se als escenaris de senyal d'alta velocitat
En la transmissió de senyal diferencial d’alta velocitat (com USB, PCIe, HDMI, etc .), el període de senyal és extremadament curt (nivell nanosegon "temps de retenció" del senyal, provocantErrors de sincronització{{{0}} Això comportarà un judici errònia de la lògica de dades (confusió entre 0 i 1) al receptor, augmenta la velocitat d’error de bits o, fins i tot rendiment .
4. Mantenir la integritat del senyal i reduir la interferència secundària
Els cables amb fase o retard desajustats pertorbaran la continuïtat de la impedància de la línia de transmissió, provocantReflexió del senyalicruixent:
La reflexió comportarà la superposició i l’oscil·lació del senyal, donant lloc a distorsions en forma d’ona com ara la superació i la subjecció;
Crosstalk provocarà un acoblament electromagnètic innecessari entre les dues línies de senyal, interferint encara més amb els senyals .
D'altra banda, els cables coincidents poden minimitzar aquests problemes, garantint la "integritat" del senyal del transmissor al receptor i fent que els resultats de les proves siguin més coherents amb l'estat real del sistema .
En resum, la concordança de fase o retard és un requisit bàsic per garantir la precisió i la fiabilitat de les proves de senyal diferencial ., especialment en escenaris d’alta freqüència i d’alta velocitat, el seu impacte es relaciona directament amb la validesa de les conclusions de prova i la precisió de l’avaluació del rendiment del sistema .
